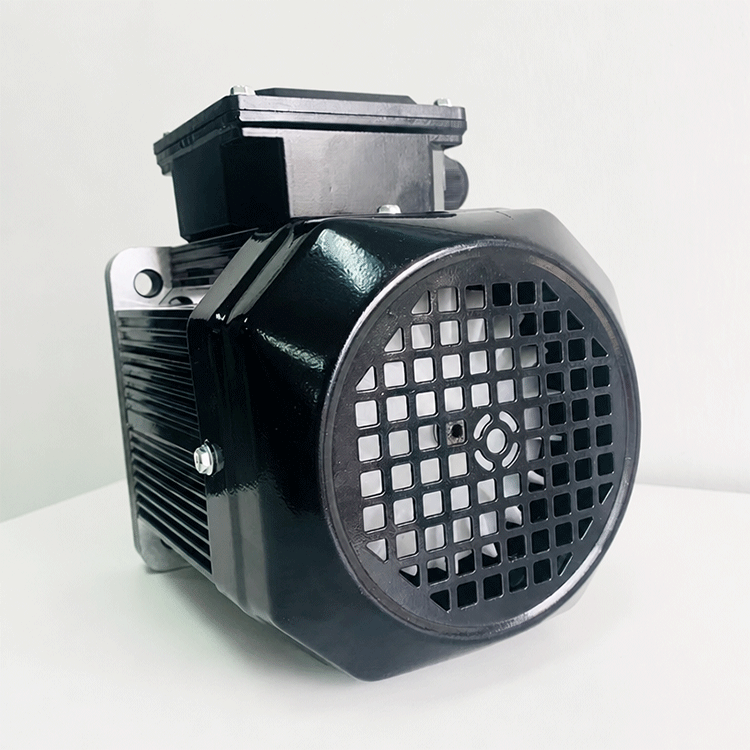

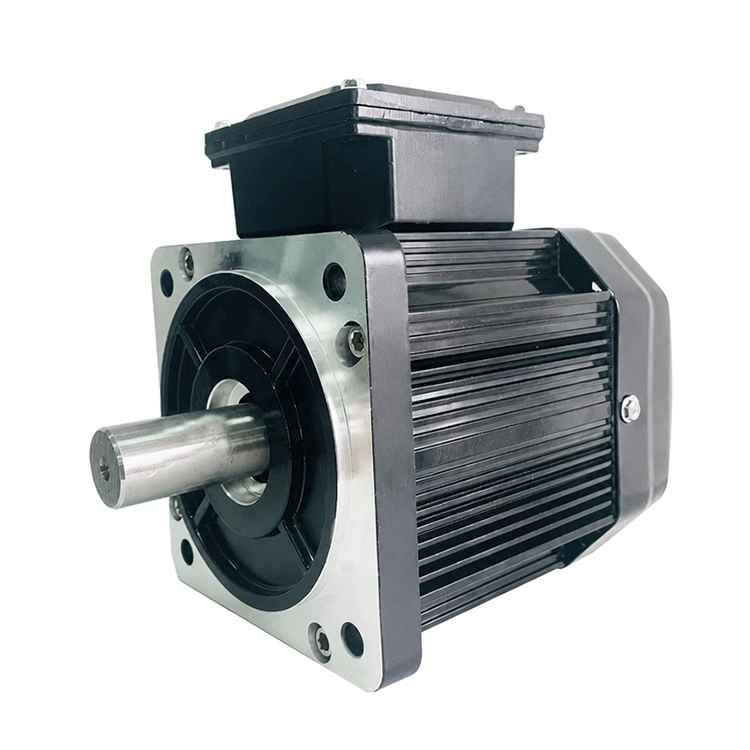

Động cơ PMSM servo điện-thủy lực cho máy ép phun và máy ép

Tổng quan về Sản phẩm

Động cơ điều khiển servo điện-thủy lực được thiết kế dành riêng cho thiết bị thủy lực công nghiệp có yêu cầu thay đổi về áp suất và lưu lượng. Sản phẩm kết hợp động cơ đồng bộ nam châm vĩnh cửu cùng giải pháp bộ điều khiển servo tương thích, ứng dụng trên máy ép phun, máy đúc áp lực, máy ép thủy lực, thiết bị uốn, máy thổi chai và các dự án cải tạo. Thay vì hoạt động ở một mức công suất cố định suốt chu kỳ, hệ thống servo thủy lực tương thích có thể điều chỉnh tốc độ và mô-men xoắn của động cơ theo từng giai đoạn thực tế của quá trình.

Công ty TNHH Động cơ Qingdao Enneng cung cấp Dòng MM cho việc tích hợp thiết bị gốc và nâng cấp hệ thống thủy lực. Khái niệm truyền động này đặc biệt phù hợp trong các trường hợp máy di chuyển lặp đi lặp lại giữa các giai đoạn tiêm, giữ áp suất, làm mát, trở về và chờ. Một động cơ đồng bộ nam châm vĩnh cửu có thể kết hợp với bộ điều khiển servo, phản hồi từ bộ mã hóa, bơm và hệ thống điều khiển để đầu ra tuân theo lệnh áp suất và lưu lượng một cách chính xác hơn.

Việc lựa chọn nên bắt đầu từ các điều kiện thực tế của thiết bị. Loại bơm, áp suất và lưu lượng yêu cầu, chu kỳ vận hành, tín hiệu điều khiển, giao diện lắp đặt, vỏ bảo vệ, nhiệt độ môi trường xung quanh và tình trạng máy đều ảnh hưởng đến cấu hình cuối cùng. Trang này cung cấp thông tin tham khảo ở cấp độ dòng sản phẩm; các chi tiết cuối cùng về điện, cơ khí, phản hồi và bộ điều khiển cần được xác nhận đối với máy đã chọn.

Nguyên lý hoạt động của Hệ thống Thủy lực Servo

Một hệ thống servo thủy lực sử dụng phản hồi và đầu ra động cơ biến đổi để đáp ứng nhu cầu thủy lực. Khi bộ điều khiển yêu cầu áp suất hoặc lưu lượng, bộ điều khiển servo ra lệnh cho động cơ đồng bộ nam châm vĩnh cửu cung cấp tốc độ và mô-men xoắn cần thiết. Cấu hình này có thể hữu ích trong các trường hợp máy cần tăng tốc nhanh, duy trì áp suất ổn định hoặc chuyển động được kiểm soát tại các điểm khác nhau trong chu kỳ vận hành.

Dòng MM được liệt kê với thời gian đáp ứng không quá 50 ms. Thời gian đáp ứng tổng thể của toàn bộ máy còn phụ thuộc vào giao tiếp với bộ điều khiển, đặc tính bơm, van, cảm biến, thiết kế đường ống thủy lực và việc hiệu chỉnh. Vì lý do đó, động cơ servo điện-thủy lực cần được đánh giá như một thành phần trong toàn bộ hệ thống servo thủy lực chứ không phải như một bộ phận thay thế độc lập.

Các tính năng nổi bật

• Thiết kế roto nam châm vĩnh cửu NdFeB dành cho ứng dụng servo điện-thủy lực.

• Mô-men xoắn định mức từ 10 đến 500 N·m và mô-men xoắn cực đại từ 30 đến 1500 N·m.

• Tải trọng quá tải tức thời lên đến ba lần, tùy thuộc vào điều kiện ứng dụng.

• Thời gian phản hồi được liệt kê là ≤50 ms khi thay đổi lệnh thủy lực.

• Các tùy chọn tốc độ định mức: 1000 vòng/phút và 1500 vòng/phút.

• Các tùy chọn làm mát tự nhiên, làm mát bằng khí cưỡng bức và làm mát bằng dầu.

• Các tùy chọn bảo vệ IP54 hoặc IP55, cách điện cấp F với độ tăng nhiệt cấp B.

• Số lượng đặt hàng tối thiểu là một đơn vị cho việc thay thế hoặc lập kế hoạch cải tạo.

Thông số kỹ thuật

Ưu điểm kỹ thuật

Một động cơ servo điện-thủy lực có thể đáp ứng theo nhu cầu thay đổi trong chu kỳ sản xuất. Trong hệ thống thủy lực thông thường, động cơ có thể tiếp tục vận hành ở tốc độ tương đối không đổi trong các giai đoạn duy trì áp suất, làm nguội hoặc chờ đợi. Với các thành phần và thiết lập tương thích, hệ thống servo thủy lực có thể giảm đầu ra không cần thiết trong các giai đoạn có nhu cầu thấp hơn, đồng thời vẫn giữ đủ công suất cho các giai đoạn hoạt động.

Tài liệu gốc dành cho dòng MM nêu tiềm năng tiết kiệm năng lượng trong các ứng dụng cải tạo, với kết quả thay đổi tùy theo thiết bị và quy trình. Mức tiêu thụ năng lượng thực tế chịu ảnh hưởng bởi hồ sơ chu kỳ, biến thiên tải, tình trạng bơm, tình trạng dầu, cài đặt bộ điều khiển và thời gian vận hành. Đánh giá cụ thể tại hiện trường sẽ cung cấp cho đội ngũ kỹ thuật và mua hàng cơ sở hữu ích hơn để đánh giá một hệ thống thủy lực tiết kiệm năng lượng so với chỉ dựa vào kết quả chung chung.

Độ ổn định về áp suất và tốc độ cũng rất quan trọng trong sản xuất thủy lực. Khi kết hợp với phản hồi bộ mã hóa tương thích và phần cứng điều khiển vector, động cơ đồng bộ nam châm vĩnh cửu có thể hỗ trợ duy trì áp suất kiểm soát được và điều chỉnh lưu lượng. Điều này có thể giúp các quy trình yêu cầu chuyển động lặp lại chính xác, quản lý áp suất hoặc tính nhất quán chu kỳ.

Độ ồn và nhiệt độ dầu chịu ảnh hưởng bởi cách thiết kế và vận hành cụm thủy lực. Tài liệu nguồn ghi nhận rằng các hệ thống phù hợp có thể hoạt động ở mức dưới 70 dB và hạn chế tối đa việc khuấy trộn dầu không cần thiết. Hành vi thực tế về âm thanh và nhiệt phụ thuộc vào bơm, đường ống, vỏ bọc, mạch làm mát, mô hình tải và môi trường lắp đặt; do đó, chúng cần được kiểm tra trên máy hoàn chỉnh.

Ứng dụng

Máy ép nhựa

Động cơ servo điện-thủy lực có thể được xem là một giải pháp động cơ servo cho máy ép phun, trong đó yêu cầu kiểm soát tốc độ phun, áp lực giữ và chuyển động thủy lực. Một hệ thống servo thủy lực được lựa chọn phù hợp sẽ đồng bộ đầu ra của động cơ với các giai đoạn khác nhau trong chu kỳ ép phun.

Máy ép đùn

Thiết bị đúc áp lực có thể có những khoảng thời gian ngắn đòi hỏi lưu lượng thủy lực cao trong các thao tác liên quan đến quá trình bắn (shot). Dải mô-men xoắn cực đại được liệt kê có thể hỗ trợ việc lựa chọn một đơn vị servo-thủy lực được thiết kế phù hợp. Động cơ và bộ điều khiển cần được phối hợp với chu kỳ thực tế của máy và yêu cầu về bơm.

Máy ép thủy lực và máy uốn

Máy ép thủy lực và máy uốn có thể sử dụng động cơ servo điện-thủy lực khi cần quản lý lực lặp lại được, các hồ sơ chuyển động biến đổi hoặc công suất đầu ra thấp hơn trong các giai đoạn không hoạt động.

Thiết bị tạo hình bằng thổi

Đối với thiết bị ép thổi, động cơ servo điện-thủy lực có thể hỗ trợ các hành động thủy lực liên quan đến điều khiển chuyển động và quy trình. Việc cấu hình cần xem xét lưu lượng yêu cầu, áp suất, chuyển động cơ học, nhịp độ sản xuất và điều kiện làm mát.

Các dự án cải tiến

Đối với máy hiện hữu, việc nâng cấp nên bắt đầu bằng đánh giá kỹ thuật. Công ty TNHH Động cơ Thanh Đảo Enneng có thể đánh giá bố trí động cơ và bơm đã lắp đặt, áp suất vận hành, nhu cầu lưu lượng, chu kỳ làm việc, chi tiết lắp đặt và tín hiệu bộ điều khiển nhằm hỗ trợ xác định cấu hình động cơ servo điện-thủy lực phù hợp.

Lựa chọn và các yếu tố thương mại

Giá trị của một hệ thống thủy lực tiết kiệm năng lượng không chỉ giới hạn ở một con số hiệu suất duy nhất. Đánh giá thực tế còn xem xét chất lượng điều khiển, quản lý nhiệt, kế hoạch bảo trì, khả năng tương thích giữa các thành phần và chiến lược thay thế. Khi hệ thống được khớp với chu kỳ làm việc của nó, hệ thống có thể giảm mức tiêu thụ điện năng không cần thiết ở các giai đoạn yêu cầu thấp trong khi vẫn đảm bảo đầu ra cần thiết cho sản xuất.

Trước khi đặt hàng, hãy xác nhận các yêu cầu về mô-men xoắn và tốc độ, phương pháp làm mát, cấp độ bảo vệ, nguồn điện, kích thước lắp đặt, thiết bị phản hồi, bộ điều khiển servo tương thích, giao diện bơm và môi trường tại hiện trường. Việc rà soát này đặc biệt quan trọng đối với công việc cải tạo vì tình trạng máy hiện có có thể ảnh hưởng đến phạm vi lắp đặt cũng như kết quả vận hành.

Câu hỏi thường gặp

Câu hỏi: Động cơ servo điện-thủy lực có thể nâng cấp (retrofit) cho máy ép phun hiện hữu không?

Trả lời: Có thể xem xét áp dụng cho việc cải tạo hệ thống thủy lực sau khi đánh giá kỹ động cơ, bơm, bộ điều khiển, cách bố trí lắp đặt, chu kỳ sản xuất và yêu cầu thủy lực hiện có.

Câu hỏi: Mức tiết kiệm năng lượng dự kiến là bao nhiêu?

Trả lời: Việc tiêu thụ năng lượng phụ thuộc vào chu kỳ máy, đặc điểm tải, tình trạng bơm, cài đặt điều khiển và thời gian vận hành. Tài liệu gốc nêu các dải giá trị phụ thuộc ứng dụng, tuy nhiên khuyến nghị thực hiện đánh giá riêng theo từng hiện trường thay vì cam kết mức tiết kiệm chung chung.

Câu hỏi: Động cơ có yêu cầu bộ điều khiển servo tương thích không?

A: Đúng vậy. Động cơ đồng bộ nam châm vĩnh cửu được thiết kế để hoạt động cùng bộ điều khiển servo tương thích và các thành phần phản hồi, điều khiển liên quan trong ứng dụng điện-thủy lực.

C: Nên chọn phương pháp làm mát nào?

A: Các tùy chọn làm mát bao gồm làm mát tự nhiên, làm mát bằng khí cưỡng bức và làm mát bằng dầu. Việc lựa chọn phụ thuộc vào yêu cầu mô-men xoắn, thời gian vận hành, nhiệt độ môi trường, điều kiện vỏ bọc và không gian lắp đặt sẵn có.

C: Thông tin chứng nhận có sẵn cho mọi cấu hình không?

A: Tính áp dụng của chứng nhận cần được xác nhận đối với đúng cấu hình sản phẩm trước khi đưa vào tài liệu mua hàng hoặc tài liệu tuân thủ.
