Varför PMSM för industriella fläktar eliminerar energiförluster orsakade av mellanliggande växeltransmissionsstrukturer

När en uppgradering av en industriell fläkt utvärderas fäster man ofta största uppmärksamheten vid motorns typskylt. Det är rimligt, men det kan dölja den större systemfrågan: hur mycket av den elektriska energin når fläkthjulet efter att den passerat varje mellanliggande komponent? En PMSM för industriella fläktar kan förbättra denna kedja genom att leverera användbar lågvarvtorsion direkt till fläkten, i stället för att leda motorns effekt genom en reducerande växellåda eller någon annan mellanliggande överföringssteg.

Det är inte ett argument för att varje fläkt med växellåda slösar bort oacceptabel mängd energi, eller att varje ombyggnad bör göras till direktdrift. Poängen är att en växellåda har en egen verkningsgrad, tillsammans med smörjning, tätningsringar, lager, justeringskrav och ett växelförhållande som möjligen inte längre passar den verkliga driftcykeln. Om fläkten kan drivas direkt vid den krävda varvtalen och vridmomentet kan dessa omvandlingsförluster och underhållskrav elimineras från systemet.

Energislöseriet börjar med hela drivlinjen

En utväxlad fläktdrift är mer än en induktionsmotor plus en fläkthjul. Elektrisk inmatning omvandlas till axeleffekt vid motorn, överförs genom kopplingar och växlar och levereras slutligen till fläkten. Varje gränssnitt har friktion, luftmotstånd, lagerdrag, oljeförbrukning i växlarna eller känslighet för justering. Den totala verkningsgraden är produkten av de enskilda komponenternas verkningsgrader, så en bra motor kan inte fullständigt återvinna energi som förloras nedströms.

Detta är särskilt viktigt när en växellåda ursprungligen installerades för att anpassa en hög motordrift till en lägre impellervridmoment. Hastighetsminskningen löser ett mekaniskt anpassningsproblem, men skapar också en permanent förlustväg varje gång fläkten körs. En PMSM för industriella fläktar förändrar valet av konstruktion: motorn kan väljas så att den ger det nödvändiga vridmomentet vid en hastighet som ligger mycket närmare impellerns krävda driftpunkt.

Hur en PMSM direktkopplad fläkt eliminerar förlustvägen

En permanentmagnetmotor (PMSM) använder rotorermagneter istället for att förlita sig på rotorström för att skapa sitt magnetfält. Med en lämplig regulator kan den ge reglerad vridmoment över ett brett hastighetsområde. I en direktdriven fläkt är motoraxeln kopplad direkt till fläkthjulet eller navet, så ingen reduktionsväxellåda krävs för att omvandla motorhastighet till fläkthastighet.

• Ingen förlust vid kuggparning: vridmomentet passerar inte genom sammanväxande tänder och smörjfilmslager innan det når fläkten.
• Färre roterande gränssnitt: borttagandet av en växellåda kan eliminera kopplade lager, tätningsringar, kopplingar och justeringskontroller i transmissionsavsnittet.
• Bättre hastighetsanpassning: styrenheten kan beordra den fläkthastighet som luftsystemet kräver, istället för att använda mekanisk reduktion och sedan begränsa flödet.
• Lägre underhållsexponering: det finns ingen växellådsolja att övervaka avseende oljekvalitet, oljeläckage eller tandhjulsdrivslitaget.
• Det betyder inte att motorn själv blir förlustfri. Kopparförluster, järnförluster, lager, kylning och regulatorn spelar fortfarande en roll. Den mer användbara tekniska påståendet är snävare: PMSM för industriella fläktar kan eliminera en mellanliggande mekanisk förlustmekanism samtidigt som den möjliggör ett motor-och-regulatorpaket anpassat till den faktiska fläktlasten.

Varför hastighetsreglering gör arkitekturen mer värdefull

Industriell ventilation kräver ofta varierande kapacitet. För geometriskt liknande fläktdrift indikerar de välkända likformighetsrelationerna att luftflödet ungefärligen ändras proportionellt mot hastigheten, trycket med kvadraten på hastigheten och effekten med kuben på hastigheten. För planeringsändamål har en fläkt vid halv hastighet en idealiserad effektrelation på cirka 12,5 % av effekten vid full hastighet. Verkliga system måste kontrolleras mot deras fläktkurva, systemmotstånd, reglering och minsta ventilationskrav, men riktningen för denna relation är viktig.

I ett fasthastighetsväxlat system använder operatörer ofta dämpare eller andra begränsningar för att reglera luftflödet. Motorn och växellådan kan fortsätta att rotera med en hastighet som är högre än vad processen kräver. En direktdriven PMSM för industriella fläktar kombinerad med en lämplig variabelhastighetsregulator tar itu med källan till överskottsluftflöde istället: minska rotationshastigheten när efterfrågan sjunker. Den direkta drivningen förhindrar att växellådan förbrukar en del av energin medan fläkten arbetar vid delbelastning.

Direktdrift är ett systembeslut, inte en motorbyte

Det är lätt att prata om direktdrift som ett utbyte av motor. I praktiken är det mer än så. I verkligheten avgör impellerns tröghet, erforderlig startvridmoment, driftvarvtal, driftcykel, monteringsgränssnitt och regulatorinställning om ombyggnaden kommer att fungera väl. En fläkt som kräver högt starthållmoment, frekventa starter eller långvarig drift vid lågt varvtal kräver en motordimensionering och termisk konstruktion som är anpassade därefter.

Också omgivningsförhållandena spelar roll. Ett högre skydd mot inkräktning kan vara lämpligt vid damm eller fuktighet, men val av hölje kan påverka värmeavledningen. Att behandla en motors effektklass som ett fast tal är tillräckligt för en första jämförelse; men när man tar hänsyn till omgivningstemperatur, ventilation och kontinuerlig låghastighetsvridmoment kan det användbara driftområdet förändras. Begär en vridmoment–varvtalskurva och termiska gränsvärden under dina faktiska platsförhållanden, inte bara ett nominellt effektivitetsvärde.

Där mellanhjul sannolikt är en olämplig lösning

Utanväxling är särskilt värt att undersöka när en fläkt körs många timmar, tillbringar betydande tid under full luftflöde eller drivs på platser där service av växellådan stör drift. Stora cirkulationsfläktar, avgassystem och processventilationssystem kan alla passa in i detta mönster. Driftteamet kan vara intresserat av mindre smörjarbete och färre mekaniska delar; ingenjören kan bry sig om vridmomentmarginal och harmoniska svängningar; inköpsavdelningen kan fokusera på livscykelkostnader. En användbar granskning bör omfatta alla tre perspektiven.

Det finns fall där en växellåda fortfarande är motiverad. Befintlig axelgeometri, ovanliga varvtalsförhållanden, kraftiga stötbelastningar eller en ombyggnadsbudget som inte kan täcka kostnaderna för styrutrustning och mekanisk omkonstruktion kan tala för att behålla den. Växlar är inte i sig felaktigt val. Det gäller att jämföra hela drivsträckan – motor, regulator, överföring, fläkt, styrutrustning, underhåll och risk för driftstopp – med ett direktdrivalternativ.

ENNENG:s anpassningsfördel

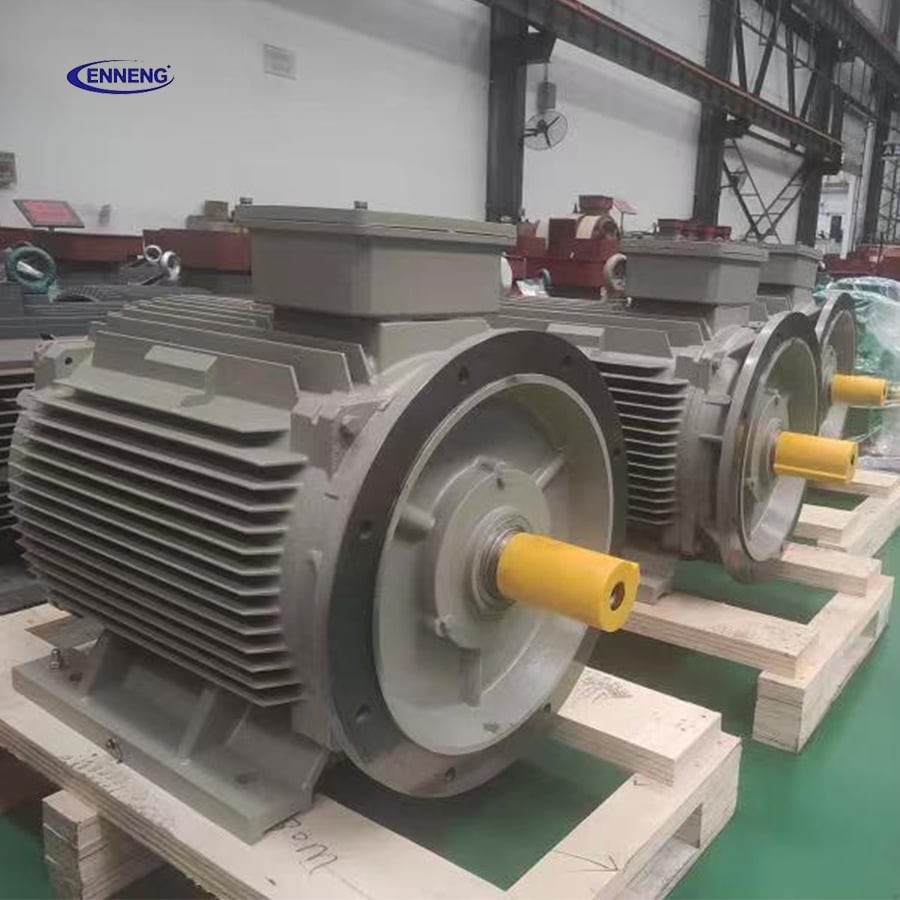

Inga två industriella anläggningar har samma utrymmesmässiga eller mekaniska begränsningar. eNNENG skiljer sig åt eftersom vi inte bara levererar standardprodukter från katalogen; vi specialiserar oss på att leverera leverera en skräddarsydd permanentmagnetmotor anpassad till ditt specifika användningsområde.

Stödd av vårt elitforskning- och utvecklingsteam, som består av ingenjörer från det nationella centrumet för sällsynta jordartsmagneter och permanentmagnetter, samt stött av dussintals patent, anpassar vi högspänningslösningar (6 kV/10 kV) och lågspänningslösningar (380 V/660 V/1140 V) till din befintliga installation. Från vattenreningsanläggningar och oljekällor till explosionsäkra gruvområden levererar vi optimal prestanda där allmänna motorer misslyckas.

Om du utvärderar kommersiella permanentmagnetmotorer till försäljning och behöver en tekniskt genomarbetad drivlösning som garanterar effektivitet och lång livslängd är ENNENG din betrodda partner. Kontakta ENNENG idag .Prata med vårt tekniska ingenjörsteam för att få ett anpassat drivförslag.

• WhatsApp:+86 18562780228
• E-post:  [email protected]
• Telefon: +86 532 66000559

Det viktiga

Det praktiska fallet för PMSM i industriella fläktar är inte ett generellt påstående om att permanentmagneter är bättre. Det är ett drivlinjeargument. När en PMSM och dess styrning kan leverera fläkthjulets krävda låghastighetstork direkt behöver inte längre en mellanliggande växellåda absorbera energi, lägga till underhållsarbete eller begränsa hastighetsregleringen. Verifiera först fläktkurvan, kraven på vridmoment och hastighet, miljön samt mekaniken för ombyggnad. Om systemet stödjer direktdrift kommer energifördelen från att anpassa produktionen till efterfrågan samtidigt som en mekanisk förlustväg – som fläkten inte längre behöver – elimineras.
