Výrobcovia strojného zariadenia čelia stále väčšiemu tlaku, aby dosiahli vyššiu výkonnosť strojov, znížili priestorovú náročnosť a urýchlili komerčné spustenie. Či už ide o inžiniersky vývoj špeciálnych CNC indexovacích hláv, vysokorýchlostných automatických balicích karuselov alebo ťažkého priemyselného vstrekovacieho lisovacieho zariadenia, inžinierske tímy OEM sa bežne stretávajú s vývojovými úzkymi miestami v počiatočnej fáze fyzického prototypovania. Štandardné komerčné motory z katalógu zvyčajne nezodpovedajú špecifickým architektúram strojov, čo vedie k nepríjemným mechanickým kompromisom. Priame použitie špeciálneho vlastného návrhu PM motora tieto integračné prekážky odstraňuje a transformuje výber pohonných jednotiek z pokusov a omylov na efektívny inžiniersky zrýchlovač.
Výrobcovia originálnych zariadení (OEM) vyvíjajúci automatické balicí karusely, obrábací centrá s viacerými osami a priemyselné výživové zariadenia pre extrúziu pracujú pod veľmi krátkymi termínmi dodania. Vytváranie prototypov nových strojov vyžaduje integrovanie výkonných pohonných jednotiek do stále kompaktnejších, špeciálne vyrobených rámových konštrukcií. Keď inžinieri pokúšajú navrhnúť riešenie okolo priemyselných štandardných motorov z katalógu, fyzikálne problémy pri integrácii sa objavia okamžite. Štandardné valcové kryty motorov a bežné pätové montážne usporiadania zvyčajne nezodpovedajú moderným modulárnym strojovým štruktúram.
Používanie štandardných motorov z katalógu núti konštruktérov strojov na začlenenie medzistupňových mechanických spojení, vrátane planetových reduktorov, remenových kladiek a vonkajších pružných spojok. Každá mechanická súčiastka pridáva fyzickú dĺžku, hmotnosť a kumuláciu tolerancií pri montáži. Ešte kritičtnejšie je, že vysokopresné planetové prevodovky často majú dobu dodania presahujúcu 20 týždňov, čo spôsobuje zastavenie plánov montáže prototypov. Mechanická hra vznikajúca viacstupňovými prevodovkami znižuje presnosť dynamického polohovania, zatiaľ čo požiadavky na mazanie predstavujú riziko kontaminácie. Aby sa tieto vývojové úzkosti odstránili, výrobcovia strojov (OEM) využívajú ENNENG inžinierske služby pre špeciálne Vlastné návrhy PM motorov v výkonových rozsahoch od 5 kW do 5 MW a v prevádzkových napäťových rozsahoch od 110 V do 690 V.

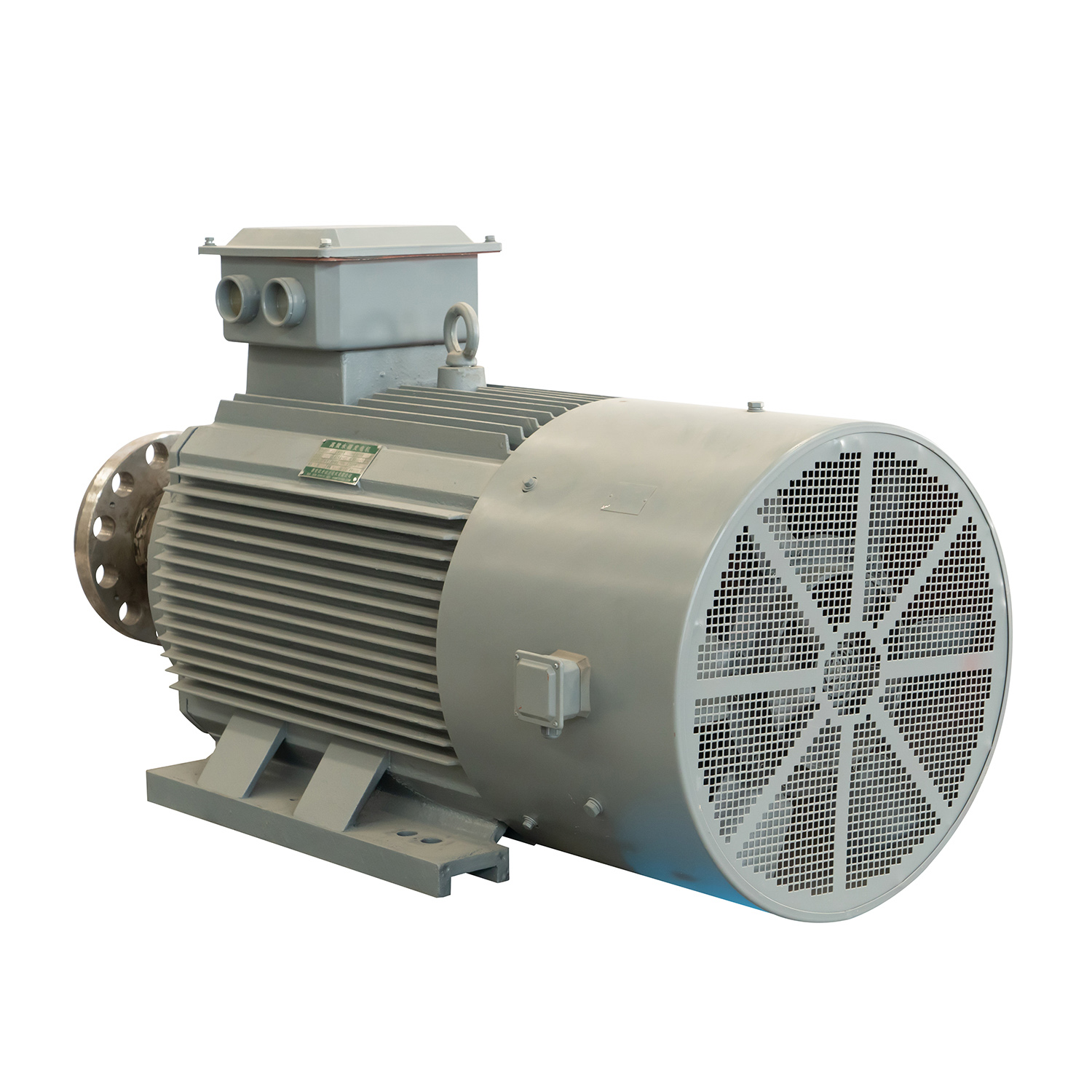

Prispôsobený návrh PM motora nahrádza vonkajšie reduktory priamym pohonom s trvalými magnetmi, ktorý je navrhnutý tak, aby zodpovedal vlastným rozmerom stroja. ENNENG spolupracuje priamo s inžinierskymi tímy výrobcov originálnych zariadení (OEM) na konfiguráciu špeciálnych mechanických rozhraní, ako sú napríklad duté hriadele s veľkým priemerom na vedenie káblov, integrované upínacie plochy hriadeľov strojov a individuálne príruby na upevnenie. Pri priamej integrácii rotora motora na hriadeľ pohánanej záťaže sa kryt motora stáva nosnou súčasťou rámca zariadenia. Toto priame spojenie úplne odstraňuje mechanické luftovanie a zníži počet súčiastok pohonného ústrojenstva o viac ako 50 %.
Skratenie cyklov overovania prototypov vyžaduje odstránenie fyzických skúšobných a chybových iterácií. Elektromagnetickí inžinieri spoločnosti ENNENG využívajú pokročilú metódu konečných prvkov (FEA) na simuláciu hustoty magnetického toku, nasýtenia zubov statora a tepelnej disipácie ešte pred začiatkom fyzickej výroby. Vinutia statora sa prispôsobujú presne napätiam medzi 110 V a 690 V, čím sa optimalizujú konštanty spätného EMF a indukčné matice pre špecifické krivky rýchlosť–krútiaci moment. Prototypy sa doručujú do závodu OEM v plne modelovanej forme v natívnych 3D CAD formátoch s overenými elektrickými parametrami, čo zrýchľuje počiatočné uvedenie do prevádzky z týždňov na dni.
Spoľahlivosť prototypového motora sa overuje prísne v súlade so systémami overovania návrhu podľa štandardu ISO 9001 a elektrickými výkonnostnými štandardmi IEC 60034-1. Presné obrábanie špeciálne vyrobených prírub sa riadi úzkymi toleranciami pasovania podľa ISO h6/k6, čo zaručuje presnú súososť s hriadeľmi poháňaných strojov. Dynamické vyváženie rotora spĺňa požiadavky ISO 1940-1 triedy G2.5, čím sa zabráni škodlivému harmonickému budeniu počas vysokorýchlostných indexovacích cyklov stroja. Elektrické izolačné systémy sú v súlade so štandardom IEC 60034-18 a chránia špeciálne vinutia statora pred prudkým prepätím dv/dt pri prepínaní invertora.
Zrýchlenie doby výroby prototypov zariadení umožňuje výrobcom strojov získať trhové vedenie a plniť individuálne objednávky klientov pred termínom. Inžiniersky tím spoločnosti ENNENG spolupracuje so výrobcami zariadení od počiatočného kinematického modelovania až po sériovú výrobu. Kontaktujte našich odborníkov v oblasti mechaniky a elektrotechniky, aby ste začali posúdenie prispôsobenej integrácie pohonu:
A: Prispôsobený návrh PM motora skracuje cykly vývoja prototypov tým, že poskytuje priamo montovateľné pohonné štruktúry bez pomocných prevodoviek, špeciálnych prírubových adaptérov a vonkajších spojok. Výrobcovia mechanického zariadenia sa tak vyhýbajú viacerým opakovaným mechanickým prepracovaniam, zatiaľ čo predtým zhodné elektrické parametre zabezpečujú okamžitú kompatibilitu s regulátormi frekvencie, čím sa doba skúšobnej montáže a overovania skráti zo niekoľkých mesiacov na niekoľko týždňov.
A: ENNENG prispôsobuje rozmery hriadeľa, geometriu montážnych prírub, konfigurácie vinutia statora a napätia v rozsahu od 110 V do 690 V pre výkony od 5 kW do 5 MW. Inžinieri tiež prispôsobujú charakteristiky krútiaceho momentu a otáčok, ako aj zotrvačnosť rotora tak, aby zodpovedali špecifickým profilom mechanického pohybu a úzkym fyzickým priestorom.
A: Prispôsobené motory zjednodušujú údržbu vylúčením opotrebovateľných mechanických prostriedkov medzistupňa, ako sú tesnenia prevodovky, ozubené kolesá a remene časovania. Motory sa vyrábajú s použitím štandardizovaných ložísk, odolných izolačných systémov triedy H a presne obrobených modulárnych kĺbov, čo zabezpečuje dlhodobú dostupnosť náhradných dielov a rýchlu výmenu komponentov počas celého životného cyklu vybavenia.
