Cum motorul cu antrenare directă optimizează dispunerea lanțului de transmisie mecanică pentru mașinile industriale de generație nouă

Cum motorul cu antrenare directă optimizează dispunerea lanțului de transmisie mecanică pentru mașinile industriale de generație nouă

Pentru un proiectant de echipamente, un Motor cu acțiune directă nu este pur și simplu o înlocuire a motorului. Este o decizie privind amplasarea. În loc să se întrebe cum să încapete un motor, o cutie de viteze, o cuplare, o transmisie cu curea sau o transmisie cu lanț în carcasă unei mașini, echipa pornește de la sarcină și se întreabă dacă motorul poate genera cuplul și mișcarea necesare direct la acea interfață. Această schimbare poate scurta lanțul de transmisie mecanică, dar mută și mai multă responsabilitate către selecția motorului, montarea acestuia și proiectarea sistemului de comandă.

În dezvoltarea practică a mașinilor, modul cel mai util de a evalua un Motor cu acțiune directă este să se identifice ce dispare, ce rămâne și ce devine mai important. Un design cu cuplare directă poate elimina o treaptă de reducere, dar nu elimină nevoia de a gestiona inerția, încărcarea radială, condițiile termice sau accesul pentru întreținere. Mai precis, înlocuiește verificările familiare ale transmisiei cu un alt set de verificări la nivel de sistem.

Porniți de la lanțul de transmisie, nu din catalogul de motoare

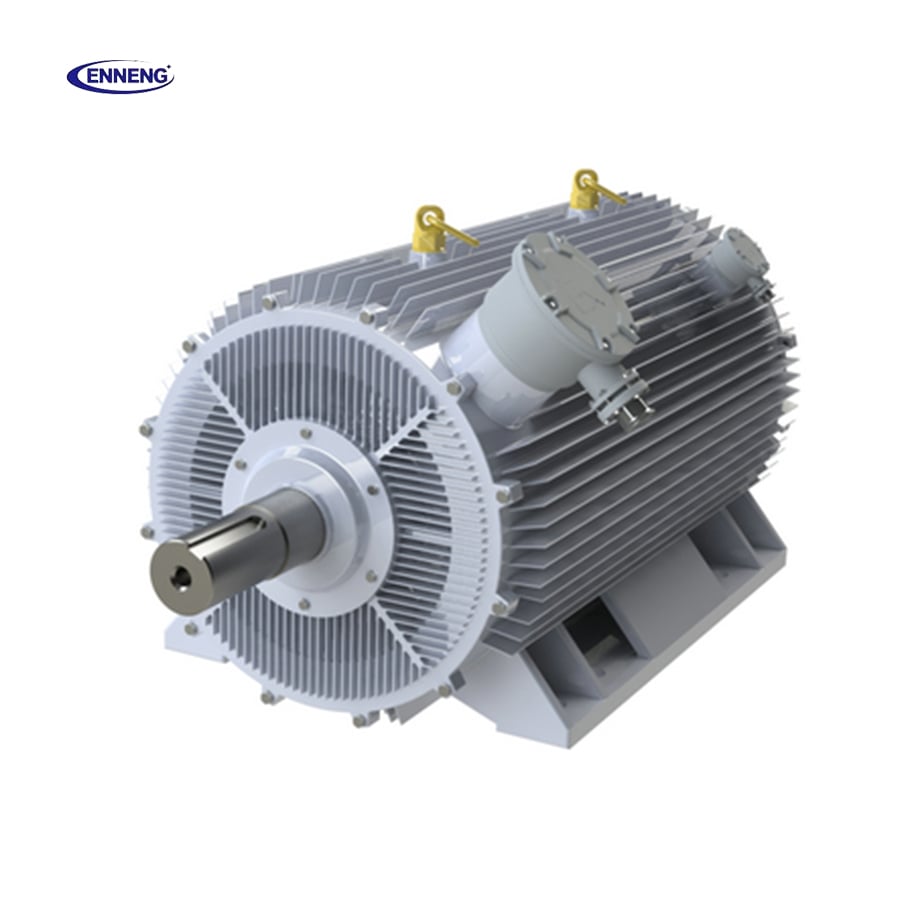

O traiectorie de mișcare convențională arată adesea astfel: motor, cuplaj sau scripete, etapă de reducere a vitezei, arbore și sarcină. Fiecare interfață ocupă spațiu și implică propriile considerente legate de aliniere, ungere, întindere, jocuri sau uzură. Motor cu acțiune directă plasează cuplul motorului direct pe arborele de la partea sarcinii sau pe elementul rotativ, astfel încât inginerul să poată reevalua secvența, nu doar să micșoreze componentele individuale.

Această distincție este importantă, deoarece antrenarea directă este o arhitectură, nu o construcție fixă a motorului. O mașină sincronă cu magnet permanent, un motor de cuplu sau alt design adecvat de motor poate fi utilizat într-un sistem cuplat direct atunci când domeniul său de viteze și cuplu corespunde regimului de funcționare. Motor fără reductor este, prin urmare, un termen util atunci când etapa de reducere a fost efectiv eliminată, dar nu trebuie considerat dovada că toate problemele mecanice au fost rezolvate.

Schimbarea practică constă în trecerea de la proiectarea unui lanț de rapoarte la proiectarea unei singure interfețe motor-sarcină. Acest lucru face, de obicei, prima revizuire a configurației mai productivă: se trasează axa sarcinii, se identifică traseul momentului de torsiune, se localizează lagărele și elementele de susținere, apoi se stabilește locul unde motorul poate fi montat fără a crea probleme neplăcute legate de întreținere sau de rutarea cablurilor.

Ce componente poate elimina un motor cu antrenare directă?

Acolo unde viteza și momentul de torsiune de ieșire necesare o permit, un Motor cu acțiune directă motor cu antrenare directă poate elimina elemente intermediare, cum ar fi reductorul, perechea de curea și roată de transmisie, lanțul și roțile dințate sau cuplajul flexibil. Beneficiul nu este o promisiune automată de costuri reduse. Câștigul imediat este un traseu al momentului de torsiune mai simplu, cu mai puține interfețe care necesită aliniere și întreținere.

• Trepte de angrenare: Eliminarea reductorului poate reduce jocul de angrenare, lucrările de întreținere legate de lubrifiant și volumul necesar pentru reducerea raportului de transmitere.
• Trepte cu curea sau lanț: Eliminarea acestor trepte poate înlătura necesitatea reglării tensiunii, constrângerile legate de unghiul de înfășurare și înlocuirea periodică a acestei trepte.
• Cuplaje: Integrarea directă poate elimina un cuplaj separat, deși proiectarea mecanică trebuie să continue să țină cont de toleranțele de asamblare și de deplasările termice.
• Arbori și suporturi suplimentare: Un număr mai mic de elemente de transmisie poate reduce numărul de carcase, de protecții și de locații pentru rulmenți intermediari.

Există o precauție utilă aici. O Motor fără reductor arhitectură nu înseamnă că fiecare piesă devine mai mică. Funcționarea la viteză scăzută și cuplu ridicat poate necesita un motor cu un diametru semnificativ, iar structura înconjurătoare trebuie să susțină atât motorul, cât și reacțiunile sarcinii. Comparația corectă se face între volumul total al mașinii, inclusiv protecțiile, spațiul necesar întreținerii și cabinetul de comandă, nu doar între lungimea motorului individual.

Reconfigurați amplasarea în jurul axei sarcinii

Odată ce o Motor cu acțiune directă este în curs de analiză; începeți cu încărcarea datelor înainte de a alege dimensiunile cadrelor. Definiți cuplul continuu, cuplul de vârf, viteza maximă, timpul de accelerare, inerția sarcinii, frecvența ciclului și orice forță radială sau axială exterioară. Aceste date de intrare determină dacă cuplarea directă este realistă și unde trebuie plasate rulmenții de susținere.

1. Separați transmisia cuplului de susținerea sarcinii

O greșeală frecventă în proiectare este presupunerea că rulmenții motorului ar trebui să absoarbă toate sarcinile de proces. În unele configurații, aceștia pot fi adecvați; în altele, mașina necesită rulmenți separați, plasați cât mai aproape de sarcină, pentru a suporta sarcinile radiale, axiale sau de răsturnare. Interogați furnizorul de motoare cu privire la sarcinile permise la interfața arbore-rotor, apoi specificați clar dispozitivul de susținere pe desen.

2. Plasați rigiditatea în apropierea conexiunii motor-sarcină

Cu un Motor cu acțiune directă , conformitatea care în trecut era ascunsă de curele sau de reducerea raportului de transmisie poate deveni vizibilă în comportamentul de poziționare. Mențineți flanșa de montare, locașurile pentru rulmenți și butucul de sarcină rigide și concentrice. Evaluați întreaga buclă: carcasă motor, adaptor, bază mașină, rulmenți și elementul antrenat. Un motor foarte performant montat pe o consolă flexibilă nu va oferi calitatea mișcării așteptată.

3. Proiectați traseul de asamblare din faza incipientă

Cuplarea directă poate face mașina finită mai curată, dar poate complica asamblarea dacă nu se lasă acces axial sau radial pentru rotor, butuc, elemente de fixare sau preîncărcarea rulmenților. Decideți dacă motorul se montează din partea de antrenare sau din partea posterioară, unde sunt necesare punctele de ridicare și cum vor avea tehnicienii acces la conectori după montarea protecțiilor.

Ce se schimbă atunci când se elimină o treaptă cu lanț sau curea?

Configurația tradițională cu transmisie prin lanț este reglementată de paralelismul arborelor, distanța dintre centre, înfășurarea pinionului, ungere și tensiune. Dacă un Motor cu acțiune directă înlocuiește acea etapă, acele verificări specifice nu mai reglementează transmisia eliminată. Totuși, intenția lor de proiectare rămâne relevantă: menținerea aliniamentului, controlul încărcărilor și asigurarea unui spațiu suficient pentru o funcționare previzibilă.

Într-o Motor fără reductor configurație, înlocuiți reviziile tensiunii lanțului cu verificări ale excentricității flanșelor, concentricității arborelor, căilor de încărcare ale rulmenților și expansiunii termice. Înlocuiți discuția privind alegerea raportului de transmitere cu o discuție privind ciclul de sarcină cuplu-viteză. Înlocuiți accesul rutinier pentru întinderea lanțului cu acces pentru inspecția rulmenților, cablurilor, suprafețelor de răcire și a elementelor de fixare. De aceea, arhitectura trebuie revizuită împreună de ingineri mecanici, electrici și de automatizări.

Utilizați ciclul de sarcină cuplu-viteză pentru a decide dacă transmisia directă este potrivită

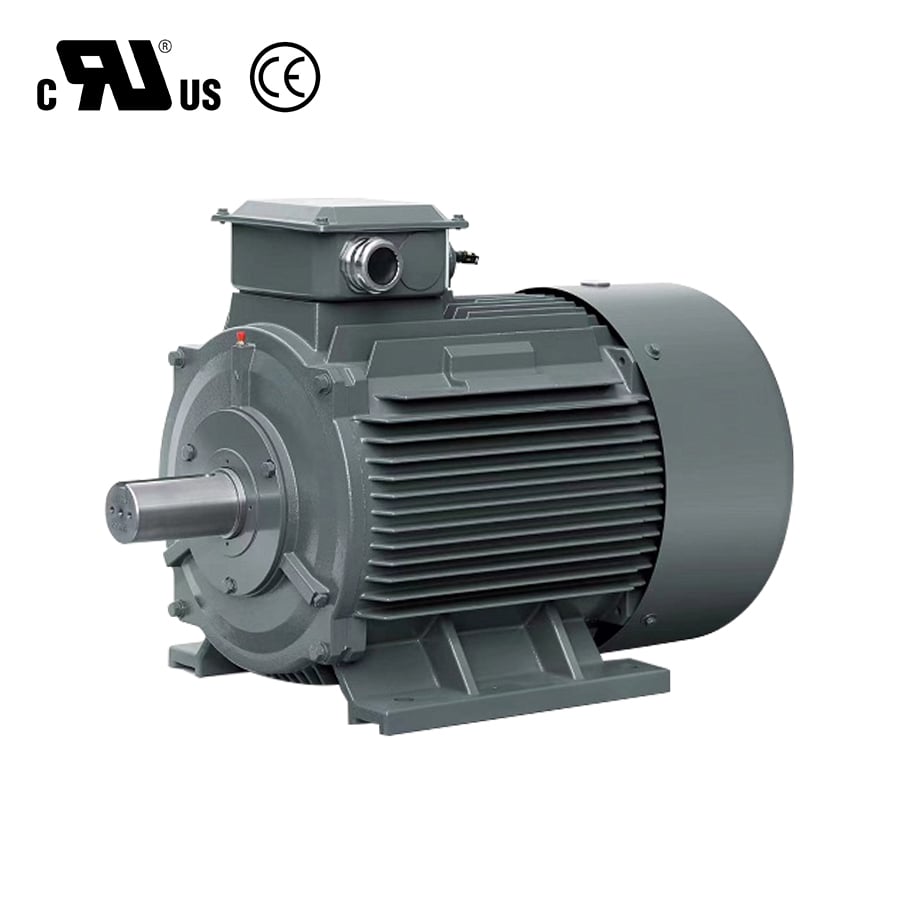

AMotor cu acțiune directă este potrivită atunci când intervalul său utilizabil de viteză și cuplu se suprapune peste profilul real de sarcină. Eficiența maximă la un singur punct nominal nu este suficientă. Dacă mașina petrece o mare parte din timp în mișcare lentă, indexare, accelerare sau menținere a cuplului, modelul termic și cererea de curent în aceste condiții sunt mai importante decât o singură valoare nominală la viteză.

Construiți un tabel de funcționare care să enumere evenimentele de accelerare, funcționare constantă, staționare, inversare și suprasarcină. Includeți temperatura ambientală, condițiile de închidere și numărul prevăzut de porniri pe oră. Odată ce începeți să luați în calcul reducerea termică a performanței, valorile nominale pot diferi de cele pentru care mașina ar trebui planificată într-o celulă de producție caldă și închisă. Acest lucru nu reprezintă un motiv pentru a respinge acționarea directă; este, dimpotrivă, un motiv pentru a dimensiona sistemul pe baza ciclului de funcționare, nu pe baza unei valori nominale generale.

Pentru echipamentele cu viteză variabilă, o Motor fără reductor abordarea poate modifica, de asemenea, conversația privind comenzile. Antrenarea, dispozitivul de feedback, traseul cablurilor, legarea la pământ și strategia de reglare trebuie planificate ca parte a arhitecturii. Simplificarea mecanică și integrarea comenzilor trebuie evaluate împreună.

Un cadru echilibrat de luare a deciziilor pentru mașinile noi

Antrenarea directă nu este răspunsul universal. O soluție cu roți dințate poate fi încă rațională acolo unde un motor compact de înaltă viteză, un raport mare de viteze sau un model familiar de service se potrivesc mai bine aplicației. Întrebarea corectă este dacă întreaga mașină beneficiază de o cale mai scurtă a cuplului.

1. Harta lanțului actual de transmisie și identificarea fiecărui component care asigură schimbarea raportului, toleranța de aliniere, susținerea sau accesul pentru întreținere.
2. Modelați cuplul real de pe partea sarcinii, viteza, inerția și forțele exterioare de-a lungul ciclului de funcționare.
3. Comparați întreaga gamă de dimensiuni, inclusiv diametrul motorului, suporturile structurale, protecțiile, răcirea și integrarea electrică.
4. Revizuiți sarcinile de instalare și întreținere, nu doar lista de materiale.
5. Validați interfața motor-sarcină împreună cu echipele de mecanică și control, înainte de fixarea configurației cadru.

Evaluarea unui Motor cu acțiune directă în izolare, fără a lua în considerare integrarea sa cu sarcina, sistemul de control și cadru, poate genera o specificație tehnică plauzibilă, dar care funcționează slab în mașina finalizată. Abordarea mai utilă este să lăsăm axa sarcinii să dicteze configurația, apoi să alegem motorul și dispozitivul de susținere care fac această arhitectură ușor de întreținut.

Dacă evaluați motoare permanente comerciale cu magnet pentru vânzare și aveți nevoie de o soluție de antrenare proiectată care să garanteze eficiența și durabilitatea, ENNENG este partenerul dvs. de încredere. Contactați ENNENG astăzi .Discutați cu echipa noastră tehnică de ingineri pentru a primi o propunere de antrenare personalizată.

• WhatsApp:+86 18562780228
• E-mail: [email protected]
• Telefon:  +86 532 66000559

Întrebări frecvente

Când este un motor cu antrenare directă un motor fără reductor?

AMotor cu acțiune directă sistemul transmite cuplul direct către sarcină, fără ca etapa intermediară să fie luată în considerare. În multe aplicații, acest lucru îl face un Motor fără reductor dispozitiv, deoarece reductorul este eliminat, dar construcția exactă și componentele de susținere rămase depind de mașină.

Eliminarea reductorului elimină toate sarcinile de întreținere?

Nu. O Motor cu acțiune directă poate reduce întreținerea asociată elementelor transmisiei eliminate, dar rulmenții, elementele de fixare, cablurile, suprafețele de răcire, dispozitivele de feedback și procesul antrenat necesită încă inspecții planificate.
