Paano ang Direct Drive Motor ay inaalis ang pagkawala mula sa gitnang gearbox para sa mga mekanikal na kagamitan na may mabigat na gamit

Kakomplikado ng mekanikal at tunugan ng transmisyon sa mabigat na industriya

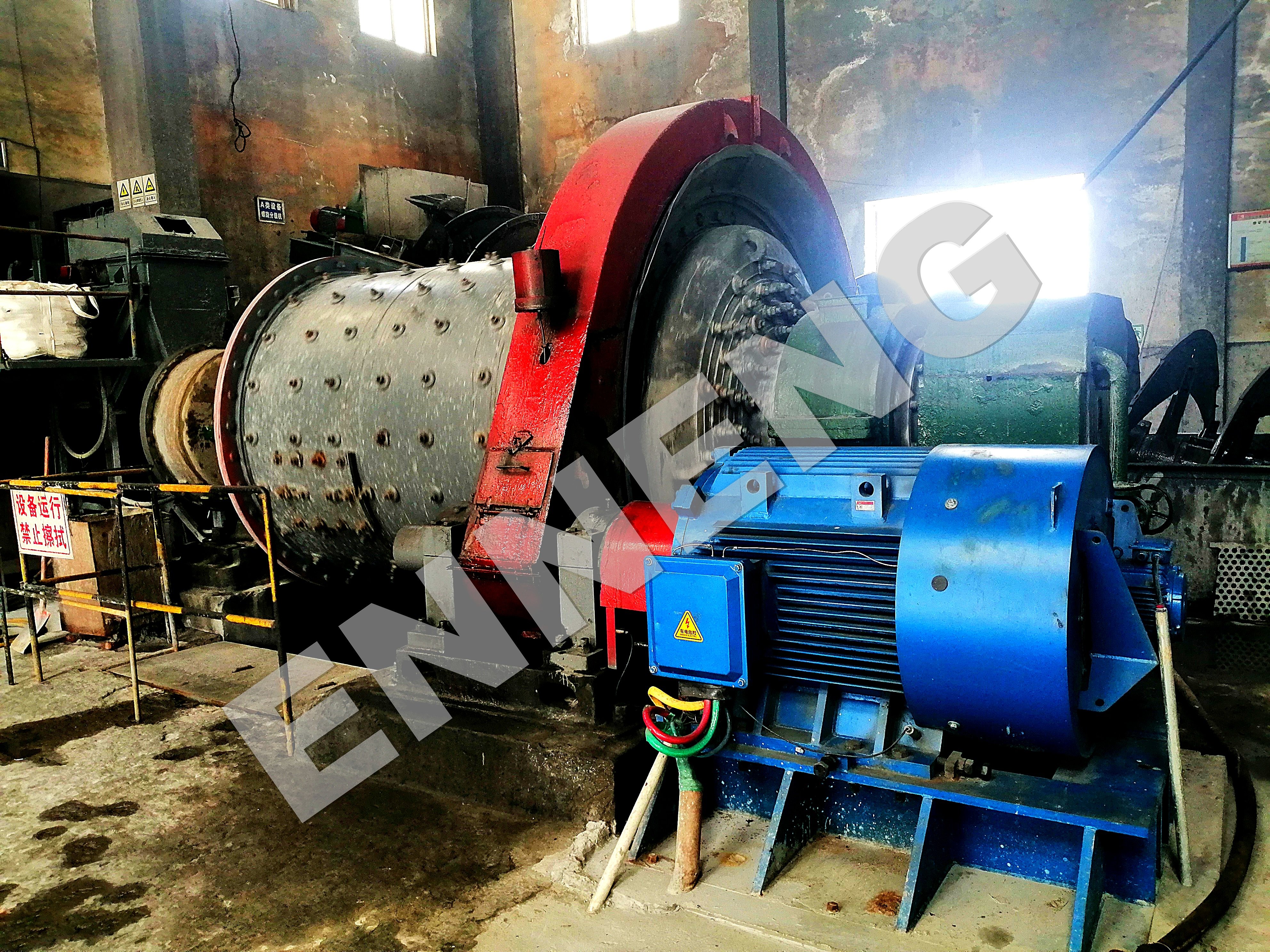

Ang mabigat na kagamitang industriyal tulad ng mga gilingang bola, mga nagdadala na may sinturon, mga hurnong paikot, at mga pangpahangin ng toreng pamalamig ay nangangailangan ng mataas na torka, mababang bilis na lakas ng pag-ikot upang mapatakbo ang mga patuloy na prosesong produksyon. Sa isang planta ng pagpoproseso ng mineral na nagpapatakbo ng apat na malalaking gilingang bola, ang mga motor na induksyon na mataas ang bilis na konektado sa mga transmisyon na planetary na may maraming yugto ay nagdaranas ng madalas na pagkabigo sa mekanikal. Ang mga audit sa maintenance na diagnostic ay nagpakita na ang mga pababa ng bilis ay sumisipsip ng 9.4 porsyento ng kabuuang lakas ng kuryente sa pamamagitan ng tunugan ng pagkakagat ng mga ngipin, paghila ng lagusan, at paghalo ng langis, habang ang patuloy na mga pagtagas ng seal ng tangkay ay nagdulot ng malubhang kontaminasyon ng langis at hindi inaasahang paghinto ng gilingan. Ang paglipat ng mga gilingan sa mababang bilis, mataas na torka Direktang drive motor ang arkitektura ay kumpleto nang tinatanggal ang mga mekanikal na gearbox at mga panggitnang kabit sa buong sistema, na agad na nagpataas ng kahusayan ng sistema at nagbalik ng tuloy-tuloy na kakayahan ng planta. Ang mga pasilidad na pang-industriya ay hindi kayang abutin ang mga bottleneck ng mekanikal na transmisyon na pumapalakas sa pagkonsumo ng enerhiya at pumipinsala sa oras ng produksyon.

Ang mga konbensyonal na industriyal na drivetrain ay gumagamit ng mataas-na-bilis na electric motor na gumagana sa pagitan ng 1000 at 1800 RPM, na umaasa sa mga intermediate speed-reducing gearbox upang bawasan ang bilis ng pag-ikot at dagdagan ang output torque. Bagaman ang mga gear reducer ay nakakamit ang conversion ng bilis, sila ay nagdadagdag ng malaking parasitic drag. Ang sliding friction sa bawat ngipin ng gear, ang bearing preload resistance, at ang viscous lubricant churning ay nagpapawala ng mahalagang kilowatt-oras sa anyo ng nasayang na init. Sa buong operasyon ng buhay, ang pagsusuot ng ngipin ng gear, pitting, at pagbaba ng backlash ay unti-unting binabawasan ang kahusayan ng mekanikal na transfer. Ang Direct Drive Motor ay direktang konektado sa shaft ng pinapagalaw na makina, na nagko-convert ng electrical power sa mababang-bilis, mataas-na-torque na rotational thrust nang walang anumang intermediate mechanical linkages.

Pag-alis ng Parasitic Friction at Oil Churning Drag

Bawat antas ng gear sa loob ng isang mekanikal na speed reducer ay nagdudulot ng sukatang pagkawala ng enerhiya. Ang isang single-stage helical gearbox ay nawawalan ng 2 hanggang 4 porsyento ng kahusayan, samantalang ang mga two-stage o planetary gearbox ay karaniwang nawawalan ng 6 hanggang 12 porsyento ng kabuuang shaft energy. Sa mga kapaligiran kung saan mababa ang temperatura, ang makapal na synthetic gear oil ay lumilikha ng malaking viscous drag, na nagpapataas ng pangangailangan sa lakas para sa pagsisimula. Direktang drive motor ay nagtatanggal ng mga antas ng gear, mga shaft, at fluid couplings, na nagpapahintulot sa bawat kilowatt na kinukuha mula sa switchgear ng planta na ipasa nang direkta bilang produktibong mekanikal na gawa.

Pagtatanggal ng mga Pagkabigo ng Gearbox Seal at mga Panganib sa Kapaligiran

Ang mga mabibigat na industriyal na kapaligiran ay nagpapakalma sa mga gearbox sa matinding pagvivibrate, paglalawig dulot ng init, at kontaminasyon mula sa mga abrasive na partikulo sa hangin. Ang mga lip seal ng mataas na bilis na input at output shaft ay mabilis na nawawalan ng bisa, na nagpapahintulot sa mga sintetikong lubricant na tumulo sa sahig ng pabrika at pumasok sa mga drainage circuit ng proseso ng tubig. Ang pagtutulo ng lubricant ay nagdudulot ng kakulangan ng lubrikan sa mga ngipin ng gear, na nagpapakilos ng pangkalahatang pagkasira ng mga ngipin ng gear at pagkakabit ng mga bearing. Ang paggamit ng Direct Drive Motor ay ganap na tinatanggal ang mga likidong gear oil, na lumilikha ng malinis na kapaligiran ng operasyon at tinatanggal ang mga obligasyon sa kapaligiran kaugnay ng pagtatapon ng langis.

Pag-alis ng Mechanical Backlash at Torsional Elasticity

Ang mga mekanikal na gear train ay may likas na mga puwang sa ngipin ng gear (backlash) upang maiwasan ang pagkakablock dahil sa thermal expansion. Sa mga makina na nagbabago ng direksyon, nagpo-posisyon, o nasa ilalim ng dynamic load, ang backlash ay nagdudulot ng matinding mekanikal na shock at impact sa ngipin ng gear kapag nagbabago ng bilis. Bukod dito, ang mahabang mga intermediate driveshaft ay nagdadagdag ng torsional compliance na nagpapababa ng kalidad ng dynamic motion control. A Direktang drive motor nagbibigay ng matibay, direktang electromechanical na koneksyon na walang anumang mekanikal na backlash, na nag-aabot ng instant na dynamic response at eksaktong synchronisation ng bilis.

Teknikal na Kapani-paniwalang Kahusayan at Pagkakatiwalaan ng mga Sistema ng Direktang Pagpapatakbo ng ENNENG

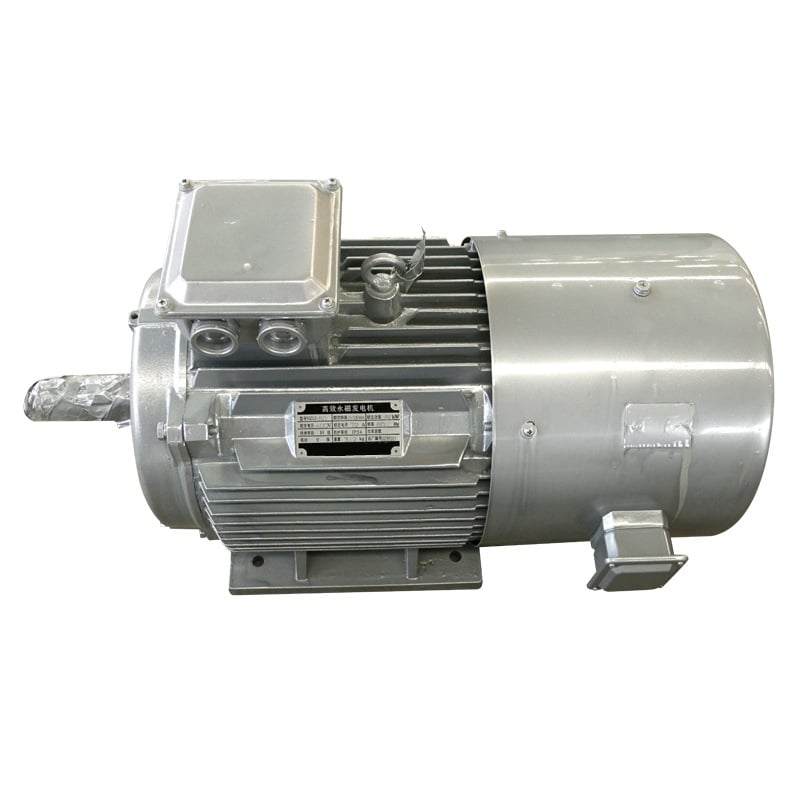

Ang pag-alis ng mekanikal na reducer ay nangangailangan ng espesyalisadong electrical machinery na kaya ng mag-produce ng napakalaking tuloy-tuloy na torque sa mababang bilis ng pag-ikot. Ang ENNENG ay gumagawa ng advanced na low-speed, high-torque na permanent magnet synchronous direct-drive systems na idinisenyo partikular para sa mga heavy industrial application. Ang pag-install ng isang ENNENG Direktang drive motor ay nagpataas ng operating efficiency ng sistema ng 8 hanggang 25 porsyento habang malaki ang binabawasan ang maintenance overhead ng planta.

Ang teknolohiyang direct-drive ng ENNENG ay sumasaklaw sa malawak na kapasidad para sa industriya mula 5kW hanggang 5MW, kasama ang kumpletong versatility sa boltahe mula 110V hanggang 690V. Gamit ang mataas na kalidad na rare-earth na neodymium iron boron magnets, ang mga motor na direct-drive ng ENNENG ay nakakamit ng napakalaking torque density, na nagpapahintulot sa kompakto at maliit na katawan ng motor na palitan ang malalaki at mabigat na kombinasyon ng motor at gearbox.

Maraming-Pole na Arkitekturang Elektromagnetiko para sa Napakalaking Torque sa Mababang Bilis

Ang karaniwang mga motor para sa industriya ay may 2, 4, o 6 magnetic poles, na nangangailangan ng mataas na bilis ng pag-ikot (RPM) upang makagawa ng kapangyarihan. Ang mga motor na direct-drive ng ENNENG ay gumagamit ng maraming-pole na stator design na may 20 hanggang 60 o higit pang magnetic poles. Ang mataas na densidad ng pole na ito ay nagpapahintulot sa Direktang drive motor upang magbigay ng napakalaking tuloy-tuloy na torque sa mababang bilis ng pag-ikot na sakop ang 10 hanggang 300 RPM nang walang kailangang mekanikal na gear reduction.

Mga Matibay na Estructural na Kapsula at Nakasiradong Bearing

Ang pagpapatakbo nang direkta sa mga mapanghamong atmospera ng industriya ay nangangailangan ng matibay na mekanikal na konstruksyon. Ang mga motor na direct-drive ng ENNENG ay may mga kaso na gawa sa bakal na may mataas na kalidad o cast iron, na may antas ng proteksyon laban sa pumasok na dumi at tubig (ingress protection) mula IP55 hanggang IP68. Ang dalawang non-contact labyrinth bearing isolator ay nagpo-protekta sa mga heavy-duty spherical roller bearings laban sa kontaminasyon ng mga partikulo at pagsusulot ng kahalumigmigan, na nag-aagarantiya ng maaasahang serbisyo sa loob ng ilang dekada sa mga abrasibo o nakakasira na kapaligiran.

Mga Awtoridad na Pamantayan at Mga Gabay sa Mekanikal na Paglipat ng Lakas

Ang modernisasyon ng makinarya ng industriya at ang integrasyon ng gearless drive ay sumusunod sa mahigpit na internasyonal na mga pamantayan sa inhinyerya. Ang mga elektrikal na rating ng motor, mga limitasyon sa pagtaas ng temperatura, at ang tagal ng pagtitiis ng insulation ay dapat sumunod sa mga tukoy sa IEC 60034-1.

Ang mga threshold sa katintasan ng mekanikal na vibration ng drivetrain ay sumusunod sa ISO 10816-3 at ISO 20816-3. Ang isang direct-drive Direktang drive motor madaling sumusunod sa mga pamantayan sa pagvivibrate ng Zone A, na pinapanatili ang bilis ng pagvivibrate nang malayo sa 1.4 mm/s RMS sa buong saklaw ng operating speed nito. Ang kaligtasan sa pag-iinstall ng kuryente, ang sukat ng mga conductor sa branch circuit, at ang disconnect switchgear ay kailangang sumunod sa mga patakaran ng NFPA 70 National Electrical Code. Bukod dito, ang mga pamantayan ng OSHA 1910 Subpart O tungkol sa mechanical power-transmission apparatus ay binibigyang-diin ang mga benepisyong pangkalusugan at pangkaligtasan sa trabaho dahil sa pag-alis ng mga mataas na bilis na umiikot na shafts, couplings, at pinch points, na nag-aalis ng pangunahing mga panganib na mekanikal na maaaring makapagdulot ng pagkakalitlit sa mga tauhan sa pagpapanatili.

Practical Engineering Manual para sa Direct Drive Retrofits

Ang paglipat ng mga makinarya sa industriya mula sa mga geared drivetrains patungo sa direct-drive permanent magnet motors ay nangangailangan ng sistematikong plano sa mekanikal at disiplinadong pagpapatupad.

Pagkalkula ng Torque-Speed at Inhinyeriyang Pang-Interface ng Shaft

Huwag kailanman tukuyin ang sukat ng isang direct-drive motor batay lamang sa mga nakaraang rating ng horsepower ng induction motor. Kalkulahin ang eksaktong tuloy-tuloy na torque habang tumatakbo, torque para sa pagpapasimula mula sa kalmado (breakaway starting torque), at peak overload torque na kinakailangan nang direkta sa shaft ng pinapagana ng makina. Ang mga direct-drive motor ay gumagamit ng mga custom-na gawa na hollow-shaft shrink-disc connection o malalaking flanged shaft interface upang mai-lock nang direkta sa shaft ng pinapagana ng kagamitan nang walang keys o flexible couplings.

Pag-aaral ng Katigasan ng Foundation at Structural Resonance

Dahil ang mga low-speed direct-drive motor ay nagpaproduce ng napakalaking torque, ang mga reaction force na ipinapasa sa mga mounting foundation ay lubhang malaki. Suriin ang mga umiiral na structural steel baseplates upang patunayan ang kanilang dynamic stiffness at kumpirmahin na ang structural deflection ay nananatiling nasa ilalim ng 0.5 mm sa ilalim ng mga kondisyon ng peak torque. Isagawa ang structural resonance analysis upang matiyak na ang natural frequencies ng foundation ay hindi magkakasabay sa rotational at pole-pass frequencies ng motor.

Inverter Control at Preventative Diagnostic Protocols

Ang mga motor na may direktang pagpapatakbo at permanenteng magnet ay kailangang gumana sa pamamagitan ng mga nakalaan na controller ng variable frequency na may permanenteng magnet field-oriented vector control. I-program ang drive controller gamit ang mga elektrikal na parameter ng motor at i-tune ang mga current loop gains upang matiyak ang makinis at walang ripple na torque delivery sa mababang bilis. Itakda ang mga regular na maintenance schedule na limitado sa quarterly vibration spectral analysis at periodic bearing grease replenishment, na nagpapalaya sa mga tauhan sa maintenance mula sa madumang oil changes at laser alignments.

Upang suriin ang mga konpigurasyon ng direct-drive motor at engineering drawings, tingnan ang ENNENG Products Catalog at suriin ang mga sistema sa pamamagitan ng ENNENG Drive Solutions .

Para sa mga teknikal na katanungan tungkol sa direct-drive conversions at gearless drivetrain engineering, makipag-ugnayan sa ENNENG:

• Whatsapp:+86 18562780228
• E-mail: [email protected]
• Telepono: +86 532 66000559

F AQ

Tanong: Paano nabubuo ng Direct Drive Motor ang sapat na torque nang walang mekanikal na gearbox?

A:Isang Direktang drive motor gumagamit ng advanced na rare-earth permanent magnets at mataas na bilang ng magnetic poles sa stator architecture. Sa pamamagitan ng pagkakalat ng magnetic flux sa 20 hanggang 60 o higit pang magnetic poles sa loob ng mas malawak na rotor diameter, ang motor ay nakabubuo ng napakalaking patuloy na electromagnetic torque, na direktang nagpapagalaw ng mabagal na makina nang walang mekanikal na pampadami.

Tanong: Ang pag-alis ng mekanikal na gearbox ay kadaanan bang lubos na binabawasan ang gastos sa pangangalaga ng pasilidad?

A:Oo. Ang mga mekanikal na gearbox ay nangangailangan ng paulit-ulit na pagpapalit ng lubricating oil, pagpapalit ng seals, pagsusuri sa wear ng gear teeth, at eksaktong alignment ng shafts. Ang isang Direktang drive motor ay ganap na tinatanggal ang mga gear reducer, fluid couplings, at belts, kaya nababawasan ang pangangalaga sa drivetrain sa simpleng periodic bearing lubrication checks at nawawala ang gastos sa pagtatapon ng langis.

Tanong: Ano ang mangyayari sa dynamic speed control kapag inalis ang mga mekanikal na gearbox?

A:Ang pag-alis ng mga intermediate gearbox ay lubos na nagpapabuti sa dynamic speed control. Nang wala ang mekanikal na backlash, flexure ng gear teeth, at compliance ng driveshafts, ang Direktang drive motor nagbibigay ng matigas na elektrikong-mekanikal na koneksyon na sumasagot agad sa mga utos sa bilis ng inverter, na nag-aabot ng eksaktong bilis at katatagan ng torque.
