Por que o Motor Síncrono de Ímã Permanente Ajuda as Fábricas a Melhorar a Qualidade da Rede Elétrica Interna
A qualidade da energia elétrica nas fábricas é frequentemente discutida após uma interrupção indesejada, um transformador superaquecido ou uma linha de produção que apresenta comportamento diferente quando vários acionamentos de grande porte são ligados simultaneamente. Contudo, o problema começa antes disso: no ponto em que se encontram o motor, sua carga, seu método de controle e o sistema de distribuição da planta. Um Motor síncrono de imã permanente pode ajudar a melhorar essa situação, especialmente em aplicações com velocidade variável, como bombas, ventiladores, compressores e acionamentos de processos. A ressalva importante é que esse benefício resulta de um sistema motor-acionamento corretamente projetado, e não apenas do nome impresso na placa do motor.
Do ponto de vista de aquisição, uma atualização do sistema de energia deve ser avaliada com base no comportamento operacional ao longo do ciclo de vida, bem como no custo de compra. Um trem de acionamento com menores perdas pode reduzir a demanda de corrente para o mesmo trabalho mecânico; uma seleção cuidadosa dos conversores e sua correta colocação em serviço também podem evitar a introdução de distorções desnecessárias na rede interna. Na prática, a pergunta útil é: quais medições mostrarão se a Motor síncrono de imã permanente instalação está beneficiando esta fábrica específica?
A qualidade da energia dentro de uma fábrica vai além da conta de energia elétrica
A qualidade interna da energia descreve com que confiabilidade e limpeza a energia elétrica é fornecida às cargas dentro do local. Engenheiros normalmente monitoram variação de tensão, desequilíbrio de tensão, fator de potência, harmônicos de corrente, harmônicos de tensão, correntes de pico no acionamento, cintilação (flicker) e carga térmica em cabos e transformadores. Essas variáveis interagem entre si. Uma linha de processo pode ter capacidade instalada suficiente em kW e, ainda assim, sofrer quedas de tensão durante partidas, corrente distorcida proveniente de inversores mal configurados ou carregamento desigual nas fases, o que reduz a vida útil dos equipamentos.
É por isso que um Motor síncrono de imã permanente deve ser avaliado como parte de um sistema. O próprio motor possui um rotor com ímãs permanentes e normalmente é acoplado a um inversor de frequência variável (VFD) adequadamente dimensionado. O VFD modela a tensão e a corrente fornecidas ao motor; reatores upstream, filtros, comprimento dos cabos, impedância do transformador, frequência de chaveamento, aterramento e ajuste dos parâmetros de controle também afetam o resultado observado no barramento da planta.
Como um motor síncrono de ímã permanente pode reduzir a tensão elétrica
Perdas menores podem reduzir a corrente para o trabalho necessário no eixo
Comparado com uma alternativa menos eficiente nas mesmas condições operacionais, um Motor síncrono de imã permanente pode exigir menos potência de entrada para fornecer a saída necessária no eixo. Isso não corrige automaticamente a distorção harmônica, mas pode reduzir a corrente contínua do alimentador, as perdas I²R nos cabos, o aquecimento do transformador e a queda de tensão. O efeito é mais significativo quando um processo opera por longos períodos em carga parcial, em vez de funcionar continuamente em um único ponto nominal.
Uma distinção é relevante aqui: alta eficiência não equivale à alta qualidade de energia. A eficiência reduz perdas evitáveis de potência ativa; a qualidade da energia ainda deve ser medida no barramento relevante ou no ponto de acoplamento comum. A IEC TS 60034-30-2 fornece um quadro de classes de eficiência para motores de corrente alternada com velocidade variável, enquanto o projeto do local deve abordar separadamente o comportamento do conversor e as condições da rede.
Partida controlada evita picos de corrente direta à rede
Operado por VFD Motor síncrono de imã permanente acelera com frequência e torque geridos, em vez de uma conexão direta à rede abrupta. Para uma bomba ou ventilador, isso pode reduzir substancialmente o pico de corrente na partida, que, caso contrário, reduziria a tensão em um barramento interno fraco e perturbaria controles próximos. A rampa real ainda deve ser ajustada ao equipamento acionado: uma rampa muito rápida pode exigir torque excessivo, enquanto uma rampa desnecessariamente lenta pode conflitar com os requisitos do processo.
Imagine uma bomba de transferência de água alimentada por um transformador que também fornece energia a equipamentos de instrumentação e embalagem. O objetivo não é simplesmente fazer a bomba iniciar. É iniciá-la sem provocar uma queda de tensão que reinicie dispositivos sensíveis ou force os operadores a sequenciar manualmente cargas não relacionadas.
O controle de velocidade pode prevenir ciclagens evitáveis e picos de demanda
Quando o fluxo ou a demanda de ar variam, válvulas de estrangulamento, registros e partidas repetidas em velocidade fixa podem gerar padrões operacionais ineficientes. Uma Motor síncrono de imã permanente com um acionamento adequado pode seguir um sinal de demanda de forma mais suave. Alterações de carga menos abruptas podem facilitar a gestão do perfil interno de demanda e também reduzir choques mecânicos. O resultado depende da curva de carga, dos controles do processo e da velocidade mínima segura; não se trata de uma promessa universal para todas as aplicações.
O acionamento é fundamental para o desempenho harmônico
Você pode estar pensando: se o motor de ímã permanente é eficiente, o trabalho relativo à qualidade da energia está concluído. O problema dessa abordagem é que o inversor de frequência (VFD) é uma carga não linear, e seu estágio de entrada pode introduzir correntes harmônicas. Se a impedância da instalação converter essa corrente em distorção de tensão, outros equipamentos poderão ser afetados. Um bom Motor síncrono de imã permanente projeto, portanto, inclui a topologia do inversor e o plano de mitigação já na primeira revisão do diagrama unifilar elétrico.
- Confirme a capacidade do transformador, o nível de curto-circuito disponível, a impedância do alimentador, o roteamento dos cabos e as cargas não lineares existentes.
- Selecione a configuração de entrada do VFD para o local, considerando reatores de linha, reatores de corrente contínua (DC chokes), filtros harmônicos passivos ou ativos, ou outras soluções apropriadas de mitigação.
- Revise o comprimento do cabo entre o motor e o inversor, a coordenação do isolamento, o aterramento e quaisquer filtros de saída necessários para gerenciar os riscos associados às ondas refletidas e às correntes nos mancais.
- Defina os parâmetros de aceleração, desaceleração, limites de torque e comutação durante a colocação em serviço, em vez de confiar nas configurações padrão de fábrica.
- Medir antes e depois da instalação em condições representativas de produção.
A norma IEEE 519 é comumente utilizada como referência para o controle de harmônicos em um ponto de acoplamento comum, mas os valores-alvo aplicáveis dependem da classe de tensão e das condições de curto-circuito e de carga do sistema. Ela deve orientar uma avaliação técnica, não ser usada como um rótulo genérico de conformidade para um conjunto motor.
Um guia prático para atualização na fábrica

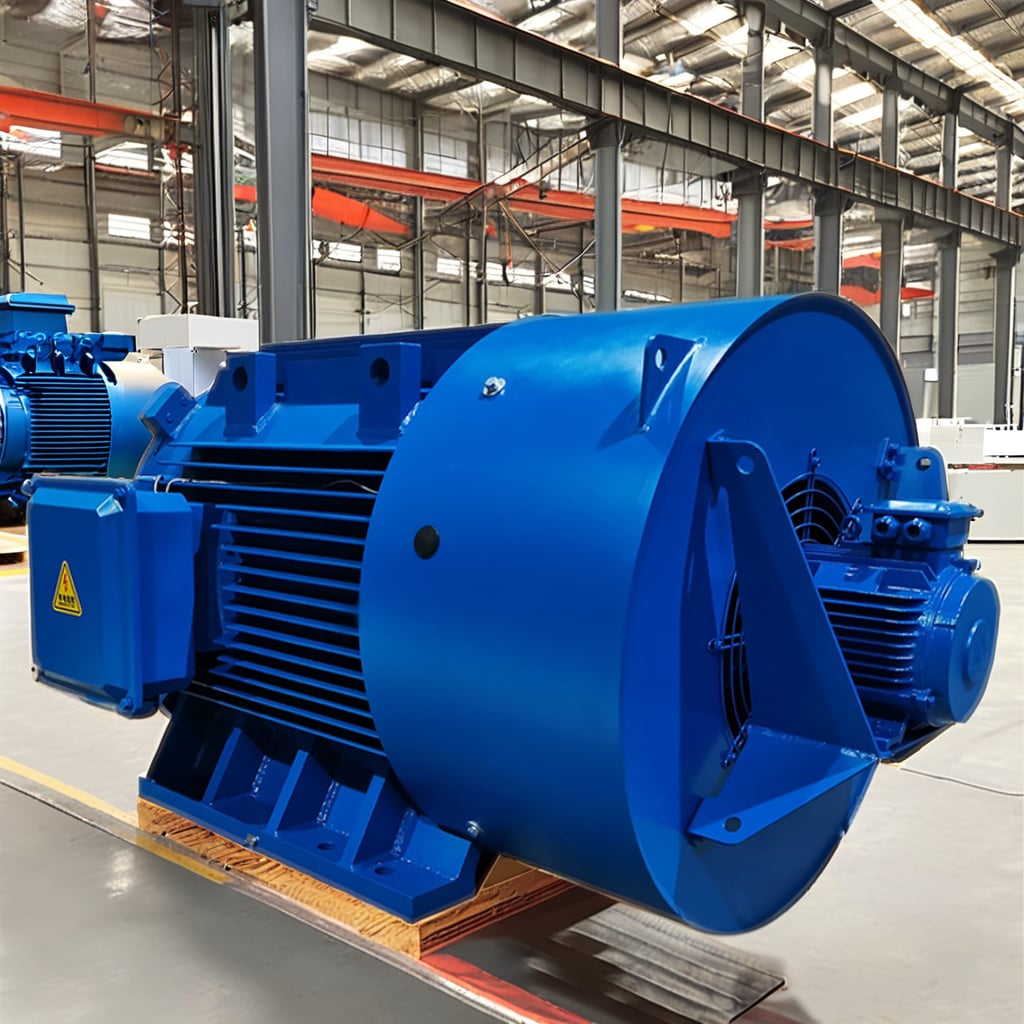

Considere uma área de processo generalizada com ventiladores de carga variável, quedas periódicas de tensão durante as partidas e um transformador já alimentando vários VFDs. O primeiro passo é um levantamento de referência. Registre kW, kVA, fator de potência, THD de corrente e tensão, picos de demanda, equilíbrio de fases, tensão do barramento e registros de eventos-chave ao longo de turnos representativos. Uma captura de um único hora raramente é suficiente se os padrões de carga mudarem entre lotes.
Em seguida, defina a exigência mecânica: faixa de velocidade, torque de partida necessário, inércia, perfil de carga, temperatura ambiente, invólucro e acesso para manutenção. Tratar um Motor síncrono de imã permanente a classificação de potência como um número fixo é adequada para planejamento preliminar; assim que as condições ambientais, a sobrecarga contínua e a faixa real de velocidade forem incluídas no cálculo, a faixa contínua utilizável pode mudar consideravelmente.
Em seguida, especifique o motor, o inversor de frequência (VFD) e a mitigação upstream como um único pacote. A Qingdao Enneng Motor Co., Ltd. projeta e fabrica motores e geradores de ímã permanente com capacidade interna de enrolamento, podendo apoiar discussões específicas da aplicação quanto a enrolamento, carcaça e requisitos de regime de trabalho. Uma seleção final ainda exige os dados elétricos e mecânicos do cliente, e quaisquer declarações específicas do local devem ser confirmadas durante a revisão do projeto.
Na colocação em serviço, compare o mesmo ponto de operação antes e depois da alteração. Verifique se os eventos de tensão relacionados à partida foram reduzidos, se a demanda de corrente e as margens térmicas foram melhoradas e se os valores harmônicos permanecem aceitáveis no ponto de medição selecionado. Se os resultados não forem os esperados, analise primeiro as configurações do acionamento, a instalação do filtro, a ressonância da rede, o aterramento e a interação com outras cargas não lineares — não apenas o motor.
O que incluir numa especificação de motor síncrono de ímã permanente
| Área de Decisão | Informações a Fornecer | Por que afeta a qualidade interna da energia |
|---|---|---|
| FUNÇÃO MECÂNICA | Curva de carga, faixa de velocidade, partidas por hora, inércia, torque exigido | Apoia a seleção precisa do motor e da rampa. |
| Rede elétrica | Tensão, frequência, dados do transformador, comprimento do alimentador, carga existente de VFD | Revela riscos de queda de tensão e interação harmônica. |
| Arquitetura de Tração | Reator ou reator de entrada, abordagem de filtragem, restrições de comutação, requisitos de CEM | Determina grande parte do comportamento da corrente de entrada e das emissões. |
| Teste de Aceitação | Métricas de referência, ponto de medição, condição de carga, critérios de aprovação | Transforma benefícios esperados em resultados verificáveis no local. |
Torne a qualidade da energia um resultado mensurável
AMotor síncrono de imã permanente pode contribuir para uma alimentação interna mais limpa e estável, reduzindo perdas, moderando partidas e permitindo um controle de velocidade mais suave. Contudo, o resultado mais credível surge ao tratá-lo como um projeto de motor-acionador-rede. Comece com uma linha de base, selecione o VFD e as medidas de mitigação adequadas à rede real, comissionar os controles com cuidado e verifique o resultado com medições sob carga produtiva.
Para fábricas que avaliam uma atualização para Motor de Ímã Permanente (PMSM), essa abordagem mantém a discussão prática: menos suposições, critérios de aceitação mais claros e um sistema elétrico que apoia o processo, em vez de se tornar sua restrição oculta.
A Vantagem de Personalização ENNENG
Apoiado pela nossa equipe de P&D de elite, composta por engenheiros do Centro Nacional de Engenharia de Ímãs Permanentes de Terras Raras, e respaldado por dezenas de patentes, personalizamos soluções de alta tensão (6 kV/10 kV) e baixa tensão (380 V/660 V/1140 V) para se adequarem à sua infraestrutura existente. Desde instalações de tratamento de água e poços de petróleo até ambientes minerários à prova de explosão, entregamos desempenho ideal onde motores de uso geral falham.
Se você está avaliando motores comerciais de ímã permanente à venda e precisa de uma solução de acionamento projetada que garanta eficiência e longevidade, a ENNENG é sua parceira de confiança. Entre em contato com a ENNENG hoje .Fale com nossa equipe técnica de engenharia para receber uma proposta de acionamento personalizada.
