איך לפתור את בעיית המומנט הפלטי הלא מספיק של מנוע pompה צנטריפוגלית מסוג IE5 בתנאי עבודה מיוחדים

איך לפתור את הבעיה של מומנט פליטה לא מספיק במונע משאבה צנטריפוגלית IE5 בתנאי עבודה מיוחדים

התקנות pompות תעשייתיות מתחדשות במהירות לסטנדרטים של יעילות אולטרה- cao כדי לצמצם את עלויות החשמל לאורך מחזור החיים. במתקני עיבוד כימי, תחנות הגבהה להפצת מים עירוניות ומעגלי שפכים במכרות, מהנדסי תחנות משתמשים ביחידי pompot צנטריפוגליות עם מנועי IE5 מודרניים כדי להחליף מונעי השראה ישנים. עם זאת, במצבים תפעוליים לא סטנדרטיים או קשים — כגון הפעלה עם נוזלים קרים, עלייה פתאומית בהצמדות הנוזל, שקיעה של חומרים מוצקים בנוזלים או לחצים גבוהים יותר של ראש סטטי — המפעילים פוגשים לעיתים קרובות בטורק לא מספיק במהלך ההאצה הראשונית או התאמת המהירות. פתרון הבעיה דורש הבנה של התכונות האלקטרו-מכניות הייחודיות של מונעי מגנט קבוע ותפעול של אסטרטגיות בקרת מנה מכוונות.

מצבים הידראוליים קשים של הפעלה ודרישות טורק

התנגדות סטטית לשבירה בתהליך העברת חומרים מוצקים בנוזלים ונוזלים צמיגים

מעגלי pompה תעשייתית בתעשיית הכבשנים, בניהול שפכים מכרה, ובהעברת עורות קשים, מערבים לעיתים קרובות את pompות צנטריפוגליות לתנאי דינמיקת נוזלים לא אידיאליים. pompות צנטריפוגליות מאופיינות מסורתיות בעקומות מומנט-מהירות ריבועיות, שבהן מומנט ההפעלה הוא מינימלי. עם זאת, בתנאי עבודה מיוחדים במציאות — כגון הפעלה חוזרת של נוזל קריר, יישון של תערובות סדiments צפופות, או העברה נגד לחץ סטטי גבוה עם קווי פליטה סגורים — ההתנגדות המכנית הסטטית עולה באופן דרמטי. לבלב pompה יש צורך במומנט התחלתי משמעותי במהירות ציר אפס כדי להפריד חומרים משוקעים ולעבור את התמדת הנוזל.

כשלים בהסנכרון ובעיית חשמל יתר בממיר

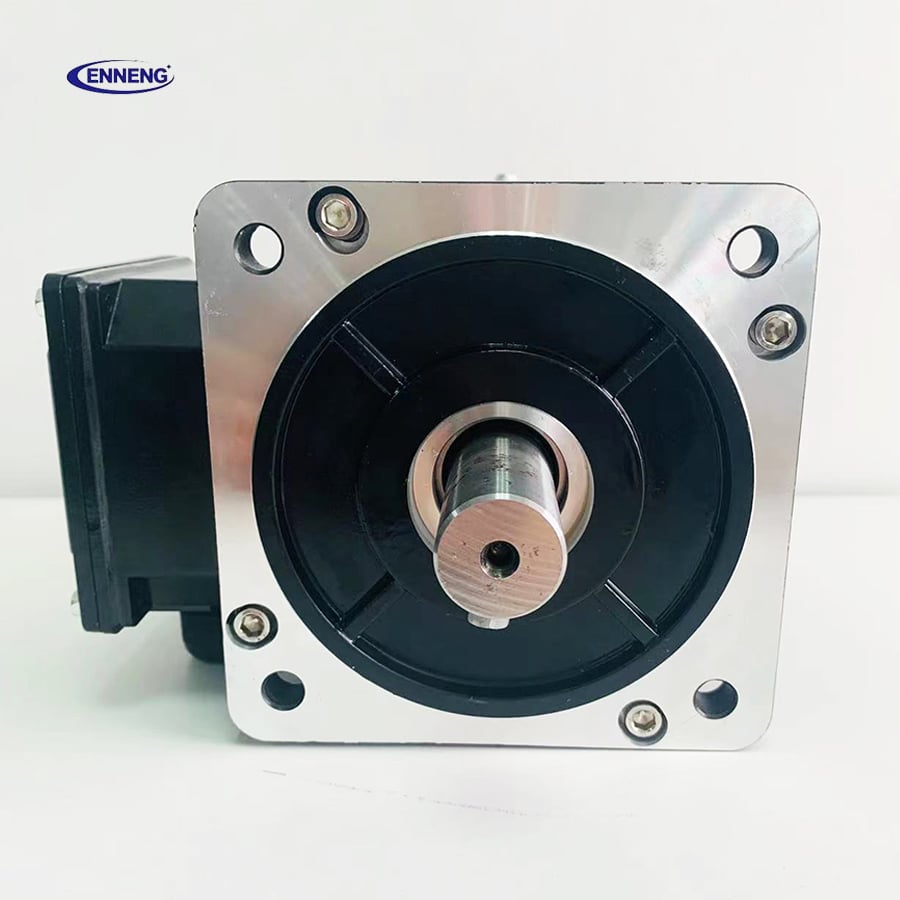

כאשר מנוע משאבת צנטריפוגלית מסוג IE5 נתקל בהתנגדות סטטית קיצונית לשבירה ללא פарамטריזציה אופטימלית של המניע, תהליך הסנכרון האלקטרו-מכני נכשל. בניגוד למנועי השראה שמייצרים מומנט באמצעות החלקה, מנוע סינכרוני עם מגנטים קבועים דורש יישור סינכרוני בין שדות הסטטור והרוטור. אם מומנט ההאצה הראשוני אינו מספיק, הרוטור לא מצליח להתחבר לסינכרון, מה שמייצר רעידות זוויתיות חמורות, עצירת המנוע והפעלת הגנה מיידית מפני עלייה בזרם (OC) בממיר. ניסיונות חוזרים להפעלה גורמים לחימום יתר של כריכות הסטטור ולחשיפה מוגברת של החתימות המכניות של המשאבה. כדי להתגבר על התנאים הקשים הללו, ENNENG מהנדסים פתרונות תעשייתיים חזקים מנוע משאבה צנטריפוגלית IE5 בכל טווחי ההספק – מ-5 קילוואט עד 5 מגהוואט, ובכל טווחי המתח – מ-110 וולט עד 690 וולט, תוך הפקת יכולת מומנט מעולה במהירויות נמוכות.

סינטזה אלקטרומגנטית של התמדת מגנטיות ובקרת וקטור ממיר

מבנה פנימי עם מגנטים קבועים (IPM) ומומנט התמדת מגנטיות

הבעיה הבסיסית של מומנט הפעלה לא מספיק במוטורי משאבות עם מגנטים קבועים נפתרת באופן יסודי דרך מבנה הרוטור. תכנונים קונבנציונליים של מגנטים קבועים על פני השטח (SPM) מייצרים מומנט אך ורק דרך יישור מגנטי. להבדיל, פלטפורמות המנוע למשאבות צנטריפוגליות של ENNENG בדרגת יעילות IE5 משתמשות בטופולוגיות של מגנטים קבועים פנימיים (IPM). המגנטים מוטמעים בתוך לוחות הפלדה החשמלית של הרוטור, ויוצרים סלקטיביות מגנטית פיזית שבה ההשראות בציר הקוודרטי עולה על ההשראות בציר הישיר (Lq > Ld). הסלקטיביות האלקטרומגנטית הזו יוצרת מומנט התנגדות משמעותי לצד מומנט המגנטים הקבועים. באמצעות שילוב שני רכיבי המומנט, מנוע IPM של ENNENG מספק עד 200% ממומנט הפעלה הנקוב במהירויות נמוכות, ללא גלישה בזרם.

בקרת כיוון השדה (FOC) ואלגוריתמים להזרקת תדר גבוה

הפעלת מנוע IE5 מסוג PM ביישומים של משאבות ללא חיישנים דורשת מעקב מדויק אחר מיקום הרוטור במהירויות קרובות לאפס. מכיוון שהכוח המניע ההפוך (back-EMF) מתקרב לאפס בעת ההפעלה, שיטות הערכה רגילות של המניע נכשלות. יישום אלגוריתמים של הזרמת תדר גבוה (HFI) במניע תדר משתנה מאפשר לשליטה לזהות את מיקום הסלענות של הרוטור במדויק בתנאי נעילה במהירות אפס. יישום בקרת מומנט מקסימלי לאמפר (MTPA) מבטיח שהווקטורים של הזרם מוזרמים בזוויות אופטימליות, ומעבירים את ההתנגדות הגבוהה של הנוזל באופן חלק לפני מעבר ליעילות הפעלה על-גבוהה של IE5.

התאם לתקנים הידראוליים והנחיות בתחום pomp

התאם לתקנים ANSI/HI 9.6.4 ול-ISO 1940-1

שלמות מערכת הנעה להפקת מים דורשת התאמה לתקנים קשיחים של רעידות מכניות. תקן המכון ההידראולי (Hydraulic Institute) ANSI/HI 9.6.4 מגדיר את גבולות הרעידות המותרים עבור משאבות צנטריפוגליות כדי למנוע קוויטציה ושבירה של חותמים. יחידות מנוע משאבה צנטריפוגלית IE5 של ENNENG עוברות מאזון דינמי לפי תקן ISO 1940-1, דרגה G2.5, ובכך מפחיתות פולסציות הידראוליות לאורך טווח רחב של מהירויות. מדדי היעילות עוקבים بدיקות ממשיות לפי IEC 60034-30-2, ומבטיחים ביצועי אנרגיה מאומתים גם בזרימה נומינלית וגם בזרימה מופחתת. לסביבות שטיפה קורוזיביות, הגופים עומדים בדרישות הגנת כניסה IP55 או IP66.

הליכים להפעלת המערכת ולתחזוקה מונעת

• כיול הגבלת זרם הפעלה: התאם את מגבלות הזרם לטווח קצר של הממיר ל-150%–180% למשך 10 שניות כדי לאפשר למנוע להתגבר על התנגדות הנוזל הסטטית ללא הפעלה לא רצויה.
• הגנה דינמית על הטמפרטורה: חיברו את חיישני הטמפרטורה הפנימיים מסוג PT100 לכניסות האנלוגיות של הממיר, והגדירו הפחתה אוטומטית של הזרם אם טמפרטורות הסטטור עולות על 130°‏C.
• יישור לייזר מדויק: וודאו את קונצנטריות הציר בין ציר המנוע לציר האימפלר של המשאבה כדי למנוע עומס יתר על מערכת כדוריות רדיאלית.
• בדיקת צפיפות נוזל ואימפלר: בדקו את טבעות הבלאי של גוף המשאבה ונקו משקעים במהלך תורנ-אראונדים עונתיים של המפעל כדי למנוע נעילה מכנית.

יצירת קשר

התגברות על מגבלות מומנט בسرعتות נמוכות תוך שמירה על יעילות פעולה אולטרה- cae במדרגה עליונה של משאבות דורשת תכנון אלקטרומגנטי מיוחד ותאום מתקדם של המניע. מומחי ההנדסה ב־ENNENG מספקים ביקורות מקיפות של משימות המשאבה, פרופיל עומסים הידראוליים וביקורות מנועים מסוג IE5 בהתאמה אישית. פנו לצוות הנעה נוזלית שלנו כדי לאופטם פעולות pomp קשות:

• ווטסאפ: +86 18562780228
• דוא"ל:  [email protected]
• טלפון:  +86 532 66000559

F AQ

ש: למה מנוע постоянного זרם מסוג IE5 חווה מומנט התחלתי בלתי מספיק בהנעת משאבות נוזלים?

Aת: מומנט התחלתי בלתי מספיק במנוע постоянного זרם מסוג IE5 נובע בדרך כלל מתאמון פרמטרים של המניע בתדר נמוך ולא מהיכולת האלקטרומגנטית של המנוע עצמו. אם מניע תדר משתנה אינו מספק הערכה מדויקת של מיקום הרוטור ההתחלתי או אם הוא מפעיל הגבלות זרם שמרניות בעת הפעלה ללא חיישנים, המנוע אינו מסוגל להתגבר על ההתמדת הנוזל הסטטית ועל החיכוך בצינורות, מה שמוביל לכשל בהפעלה.

ש: איך מבנה רוטור מסוג IPM פותר צווארים בקבוקיים במומנט בسرعות נמוכות?

Aבנוי מגנטים קבועים פנימיים (IPM): המגנטים מוטבעים בתוך ליבת הרוטור, מה שיוצר נבדלות מגנטית ברורה בין ציר הדקתי לציר הקוודרטי. מבנה זה מייצר מומנט התנגדות משמעותי לצד מומנט מגנטי. המנוע מנוהל באמצעות בקרת כיוון שדה עם הגברת מתח במהירות נמוכה, ומייצר מומנט התחלה של עד 200% ללא חימום יתר של הרוטור.

ש: האם pompה רציפה של נוזלים בעלי צמיגות גבוהה תגרום לדימגנטיזציה של המגנטים הקבועים?

Apompה של נוזלים בעלי צמיגות גבוהה לא תגרום לדימגנטיזציה אם פרמטרי הגנת החום מוטמעים כראוי. ENNENG משתמשת בדרגות מגנטיות של NdFeB/SmCo בעלות עמידות בחום עד 180°‏C. על ידי מעקב אחר חיישני חום מסוג PT100 המוטבעים בסטатор ובערכת עקומות העמסה יתר של הממיר, המנוע נשאר בבטחה בתוך סף החום האפשרי גם במהלך מחזורי עבודה תעשייתיים קשים.
