Wie ein Direktantriebsmotor Geräusch- und Vibrationsstörungen großer industrieller Maschinen verringert

Direktantriebsmotor-Lösungen für industrielle Geräusch- und Vibrationsprobleme

Kontinuierlich betriebene Anlagen mit großen Abluftkühltürmen und leistungsstarken Belüftungslüftern, die jährlich 8.400 Stunden in Betrieb sind, kämpfen häufig mit intensivem akustischem Lärm und zerstörerischen strukturellen Schwingungen. Wartungsverantwortliche, die Maschinenräume inspizieren, stellen häufig fest, dass herkömmliche Hochgeschwindigkeits-Asynchronmotoren, die über mehrstufige Getriebe mit den Lüftern gekoppelt sind, eine anhaltende mechanische Resonanz über die Lüfterplattformen und die Tragkonstruktionen erzeugen. Der Austausch schwerer Industriemaschinen durch einen Drehzahl-niedrigen Direktantriebsmotor eliminiert Zwischengetriebe, stabilisiert das dynamische Lastgleichgewicht und reduziert den Umgebungs-Schalldruckpegel in kontinuierlichen Fertigungsanlagen deutlich.

Herkömmliche mechanische Antriebsstränge mit Getrieben, Zwischenwellen und Riemenrollen weisen mehrere Reibungspunkte, Zahnspiel und dynamisches Ungleichgewicht auf. Diese mechanischen Schwingungen werden direkt auf die umgebenden Tragkonstruktionen übertragen und beschleunigen so die Lagerermüdung, beeinträchtigen strukturelle Schweißverbindungen und erzeugen Geräuschpegel am Arbeitsplatz, die gesetzliche Arbeitsschutzgrenzwerte überschreiten. ENNENG entwickelt fortschrittliche elektrische Maschinen mit Permanentmagneten, die mechanische Zwischengetriebe eliminieren und leise Betriebsführung, minimale dynamische Schwingungen sowie außergewöhnliche elektrische Effizienz in anspruchsvollen industriellen Umgebungen gewährleisten.

Mechanische Ursachen von Antriebsstrang-Schwingungen und -Geräuschen

Grossindustrielle mechanische Ausrüstung wie Nasskühltürme, Lüfter für den Bergbau und schwere Schlammrührwerke erfordert niedrige Drehzahlen bei gleichzeitig hohem Abtriebsdrehmoment. Bei herkömmlichen Installationen wird ein Drehzahlbereich zwischen 100 U/min und 300 U/min erreicht, indem ein Standard-Asynchronmotor mit 1500 U/min über einen mechanischen Getriebemotor reduziert wird. Diese mehrteilige Konfiguration verursacht gravierende dynamische und akustische Probleme, die den Anlagenbetrieb beeinträchtigen.

Hochfrequente Zahnradverzahnung und strukturelle Resonanzen

Die Hauptquelle akustischer Störungen in getriebenen Antriebssträngen ist die hochfrequente Zahnradverzahnung. Wenn Zähne unter starker mechanischer Belastung ineinander greifen und sich wieder lösen, entstehen zyklische Verformungen, die periodische Stoßkräfte erzeugen, die sich durch das Getriebegehäuse fortpflanzen. Diese Eingriffsstöße erzeugen charakteristische Zahnradverzahnungs-Anregungsfrequenzen zwischen 100 Hz und 1000 Hz, die akustische Energie in benachbarte Prozessbereiche abstrahlen.

Wenn diese erzwungenen Erregungsfrequenzen mit den Eigenfrequenzen der Stahl-Schlitten, Lüfterhauben oder Betonsockel zusammenfallen, tritt eine akustische Verstärkung auf. Die daraus resultierende Strukturresonanz vergrößert die physikalischen Schwingungsamplituden deutlich über den Ausgangswert hinaus und erzeugt starke mechanische Spannungen in den strukturellen Verankerungsbolzen. Durch die Verwendung eines getriebelosen Motorsystems entfällt das mechanische Getriebe vollständig, wodurch die hochfrequenten Erregungskräfte, die die Strukturresonanz antreiben, eliminiert werden.

Spielschlag und Verschlechterung der Schmierung

Mechanische Drehzahlreduzierer setzen eine präzise Spielweite zwischen den sich verzahnenden Zahnrädern voraus, um thermische Ausdehnung und die Bildung des Schmierfilms zu berücksichtigen. Über Tausende Betriebsstunden hinweg erweitert sich durch Zahnverschleiß dieses Spielspiel. Unter wechselnden aerodynamischen Lasten erfahren die Zahnflanken wiederholte Stoßumkehrungen, wodurch scharfe akustische Klickgeräusche und torsionale Schockwellen im gesamten Antriebsstrang entstehen.

Darüber hinaus erzeugen Spritz- oder Druckschmiersysteme hydraulische Schleudergegeräusche, wenn Zahnräder durch Ölbadläufe laufen. Unter anspruchsvollen Betriebsbedingungen unterliegt das Schmieröl einer thermischen Oxidation, Partikelkontamination und Viskositätsdegradation, was zu erhöhter Reibung und Metall-auf-Metall-Kontakt führt. Der Übergang zu einem Direktantriebsmotor ersetzt die zwischengeschalteten Zahnradkontakte durch einen einzigen elektromagnetischen Luftspalt und beseitigt damit dauerhaft Schleudergegeräusche, Rückschlagstöße sowie Wartungsanforderungen für Schmierung.

Elektromechanische Grundlagen der Geräuschdämpfung durch Direktantrieb

Ein Direktantriebsmotor verändert das mechanische Antriebssystem, indem er die angetriebene Last direkt mit der Motordrehwelle bei genau der Betriebsgeschwindigkeit koppelt, die die angetriebene Maschine benötigt. Die Integration eines Drehstrom-Synchronmotors mit Permanentmagneten für niedrige Drehzahlen ermöglicht es Anlagen, mechanische Übersetzungsstufen zu eliminieren und gleichzeitig die dynamische Drehmomentsteuerung zu verbessern.

Eliminierung mechanischer Getriebe durch getriebelose Motorarchitektur

Die Eliminierung zwischengeschalteter mechanischer Komponenten vereinfacht die Rotationsdynamik. Ein herkömmlicher Getriebemotor nutzt vier oder mehr Lagerstellen, Hochgeschwindigkeitskupplungen, Zwischenwellen und innenliegende Zahnräder; jede dieser Komponenten birgt potenzielle mechanische Unwuchten und Laufungenauigkeiten. Im Gegensatz dazu reduziert eine integrierte getriebelose Motorkonstruktion die gesamte Antriebsstrang-Baugruppe auf zwei Hauptmotorlager und eine einzige rotierende Welle.

Weniger mechanische Schnittstellen verringern direkt die Übertragungswege für strukturelle Vibrationen. Da ein Niedrigdrehzahl-Direktantriebsmotor exakt mit der Drehzahl der angetriebenen Maschine läuft, unterliegen die rotierenden Komponenten deutlich geringeren Fliehkräften. Die Reduzierung mechanischer Komplexität mindert parasitäre mechanische Reibung, sodass ein Direktantriebsmotor über kontinuierliche industrielle Produktionszyklen hinweg ein ruhiges, gleichmäßiges Drehmoment liefert.

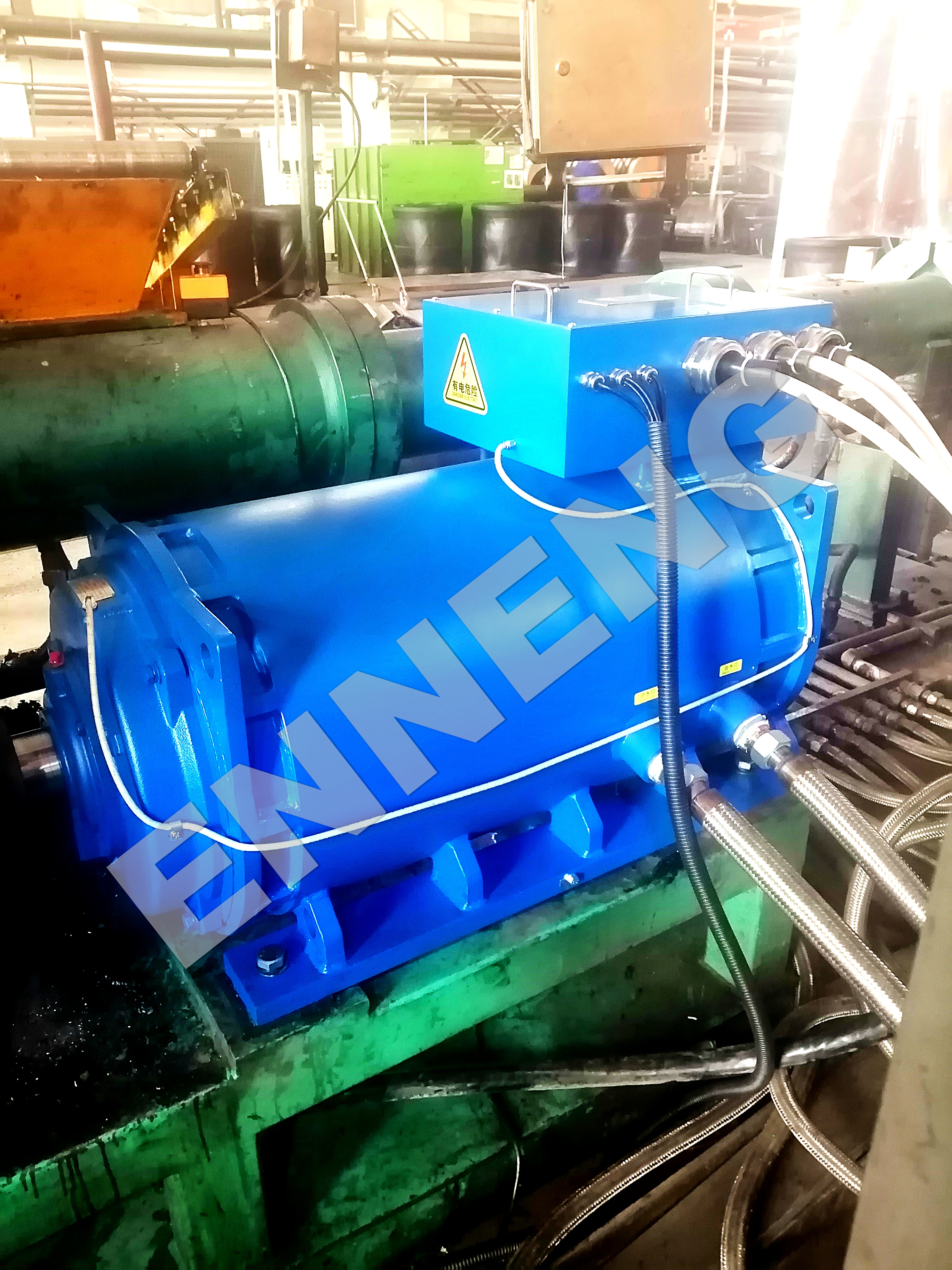

Drehmomentdichte bei niedrigen Drehzahlen in permanentmagneterregten synchronen Systemen

Die Bereitstellung eines hohen Ausgangsdrehmoments bei niedrigen Drehzahlen ohne Zwischengetriebe erfordert eine außergewöhnliche elektromagnetische Leistungsdichte. Eine Standard-Asynchronmaschine mit Kurzschlussläufer kann bei niedrigen Drehzahlen keine ausreichende Drehmomentdichte aufrechterhalten, ohne überdimensioniertes Gehäuse und starken magnetisierenden Strom zu benötigen. Ein PM-Synchronmotor löst diese Einschränkung, indem hochenergetische Seltenerd-Magnete aus Neodym-Eisen-Bor im Rotor eingebettet werden.

Permanente Rotor-Magnete erzeugen einen intensiven magnetischen Luftspaltfluss, ohne Blindstrom aus der elektrischen Versorgung zu verbrauchen. Moderne vektor-gesteuerte Wechselrichter halten dynamisch die Stator-Stromvektoren exakt in Quadratur zu den magnetischen Rotorpolen, sodass ein Direktantriebsmotor volles Nenn-Drehmoment vom Stillstand bis zu den Grundbetriebsdrehzahlen bereitstellen kann. Zudem unterdrücken konstruktiv optimierte Stator-Nut-Verdrehungen und angepasste Magnetgeometrien das elektromagnetische Cogging-Drehmoment auf unter 0,5 % und verhindern so Drehmomentwelligkeiten, die Schwingungen im Antriebsstrang anregen würden.

Akustische Dämpfung bei Direktantriebsbetrieb von Kühltürmen

Kuehltürme stellen eine der kritischsten Anwendungen für akustische und schwingungstechnische Schadensbegrenzung dar. Herkömmliche Kuehlturmantriebspakete positionieren einen Hochgeschwindigkeitsmotor außerhalb des feuchten Luftstroms; dieser ist über eine lange Verbundantriebswelle mit einem internen rechtwinkligen Getriebe verbunden, das sich direkt unter den Lüfterflügeln befindet. Der geschlossene Lüfterstapel wirkt als akustisches Megafon und verstärkt das Getriebegeräusch über die umliegenden industriellen und kommunalen Grenzen hinweg.

Die Implementierung eines direkten Kuehlturmantriebs montiert einen Niedrigdrehzahl-PM-Synchronmotor direkt unter der Lüfternabe und eliminiert damit Antriebswellen, Zwischenlager und rechtwinklige Getriebe. Diese Anordnung beseitigt Getriebemesh-Frequenzen und erzielt messbare akustische Geräuschminderungen zwischen 5 dB(A) und 10 dB(A) über die Lüfterplattformen hinweg. Ein direkter Kuehlturmantrieb verhindert Ölaustritte aus dem Getriebe in das zirkulierende Prozesswasser und bietet somit eine umweltfreundliche, energieeffiziente Motoslösung, die die Kuehlungsinfrastruktur vereinfacht.

Fortgeschrittene Industriemaschinen, hergestellt bei ENNENG-Motorenprodukte umfasst einheitliche Spannungsbereiche von 110 V bis 690 V sowie Leistungskapazitäten von 5 kW bis 5 MW. Für dezentrale Anlagenüberwachungsstationen und netzunabhängige, ferngestellte Stromerzeugung liefert ENNENG zudem Vertikalachsen-Windturbinensysteme mit Nennleistungen von 1 kW bis 10 kW, wobei die Plattformen mit 3 kW, 5 kW und 10 kW besonders im Fokus stehen, um eine zuverlässige Netzeinspeisung sicherzustellen.

Ingenieurberatung und Systemintegration

Der Austausch hochvibrationsbehafteter Maschinen durch einen fortschrittlichen Direktantriebsmotor senkt den akustischen Geräuschpegel im Betrieb, eliminiert Wartungskosten für Getriebe und maximiert die kontinuierliche Betriebssicherheit. In Zusammenarbeit mit einem etablierten hocheffizienzmotorenlieferant garantiert eine korrekte Drehmomentauslegung für niedrige Drehzahlen, verifizierte Torsionsschwingungsmodellierung und eine vollständige Integration des elektrischen Antriebspakets. Technische Spezialisten führen detaillierte strukturelle Resonanzanalysen, akustische Untersuchungen und maßgeschneiderte mechanische Flanschanpassungen durch, um anspruchsvolle industrielle Antriebsstränge zu modernisieren. Fordern Sie noch heute Informationen an, um die Parameter industrieller Ausrüstung zu bewerten und maßgeschneiderte Direktantriebslösungen festzulegen.

• WhatsApp:+86 18562780228
• E-Mail:  [email protected]
• Telefon: +86 532 66000559

F AQ

F: Wie reduziert ein Direktantriebsmotor mechanische Schwingungen im Vergleich zu einem Getriebesystem?

A:Ein Direktantriebsmotor ist direkt mit der angetriebenen Welle bei Betriebsdrehzahl gekoppelt und eliminiert dadurch vollständig Zwischengetriebe, Hochgeschwindigkeitskupplungen und Zwischenwellen. Durch das Entfernen des Zahnradkontakts entfallen hochfrequente harmonische Stoßkräfte (100 Hz bis 1.000 Hz), die strukturelle Resonanzen im Maschinengestell anregen. Der Betrieb mit weniger rotierenden Komponenten und niedrigeren Wellendrehzahlen hält die gesamte Schwinggeschwindigkeit deutlich unter den ISO-10816-3-Klasse-A-Grenzwerten.

F: Welche akustischen Geräuschreduzierungen sind durch die Installation eines Direktantriebs für Kühltürme erzielbar?

A:Der Austausch eines konventionellen Motors und eines rechtwinkligen Getriebes durch einen Direktantrieb für Kühltürme senkt die akustischen Geräuschpegel typischerweise um 5 dB(A) bis 10 dB(A) auf der Lüfterplattform. Durch das Wegfallen des Zahnrad-Eingriffs entfällt ein hochfrequentes mechanisches Summen; übrig bleibt lediglich ein breitbandiges aerodynamisches Luftströmungsgeräusch. Diese deutliche akustische Dämpfung unterstützt Industrieanlagen dabei, die OSHA-Arbeitsschutzvorschriften für Lärm am Arbeitsplatz sowie kommunale Schallgrenzwerte an Grundstücksgrenzen einzuhalten.

F: Warum ist ein PM-Synchronmotor besonders geeignet für Niedrigdrehzahl-Direktantriebe?

A:Ein Drehstrommotor mit Permanentmagneten für niedrige Drehzahlen nutzt hochkoerzitive Seltenerd-Permanentmagnete, um einen intensiven Luftspaltfluss ohne aufgenommenen Blindmagnetisierungsstrom zu erzeugen. Diese elektromechanische Architektur liefert eine überlegene Drehmomentdichte in einem kompakten Gehäuse und ermöglicht es dem Motor, sein volles Nenn-Drehmoment bei Drehzahlen zwischen 50 U/min und 300 U/min zu erzeugen. Darüber hinaus verringert eine präzise Statorverschränkung das Rastmoment auf unter 0,5 % und gewährleistet so eine gleichmäßige Drehbewegung ohne torsionale Pulsation.
