Wie der PMSM-Luftverdichter Produktionsstätten hilft, den Stromverbrauch von Druckluftsystemen zu senken

Druckluft ist nützlich, weil sie flexibel ist, an der Verwendungsstelle sauber bleibt und einfach zu verteilen ist. Sie ist jedoch teuer, wenn ein Kompressor weit entfernt von der tatsächlichen Nachfrage läuft. Ein Luftkompressor mit PMSM kann einem Betrieb helfen, diese Diskrepanz zu verringern, indem ein Permanentmagnet-Synchronmotor mit einer Steuerung kombiniert wird, die dem Betriebsprofil folgt, anstatt jede Schicht als Volllastbetrieb zu behandeln. Der entscheidende Vorbehalt lautet „kann“: Einsparungen hängen vom Kompressorpaket, der Druckstrategie, Leckagen, der Steuerung und dem tatsächlichen Durchflussprofil ab.

Aus technisch-vertrieblicher Sicht lautet die erste sinnvolle Frage nicht: »Welchen Spitzenwirkungsgrad weist die Typenplatte aus?«, sondern: »Was leistet dieser Verdichter tatsächlich während des größten Teils der Woche?« Viele Anlagen arbeiten mit wechselnden Schichten, intermittierenden Werkzeugen, Chargenprozessen oder überdimensionierter Grundlastkapazität. Genau dort lohnt sich ein genauerer Blick auf einen Luftverdichter mit PMSM-Motor.

Warum der Motor bei der Energiekostenrechnung für Druckluft entscheidend ist

Ein Luftverdichter wandelt elektrische Energie in Wellenarbeit und diese wiederum in Druckluft um. Verluste entstehen in jeder Stufe: Motorverluste, Antriebsverluste, Verdichtungsverluste, Druckabfälle, Leckagen und unnötiger Leerlaufbetrieb. Ein Motortausch kann nicht alle diese Verluste beheben. Wenn jedoch die bestehende Motor- und Steuerungsanordnung den Verdichter zwingt, ineffizient zu zyklisieren oder ständig mit einer Drehzahl zu laufen, die der Prozess gar nicht benötigt, dann ist der Motor Teil des Systemproblems.

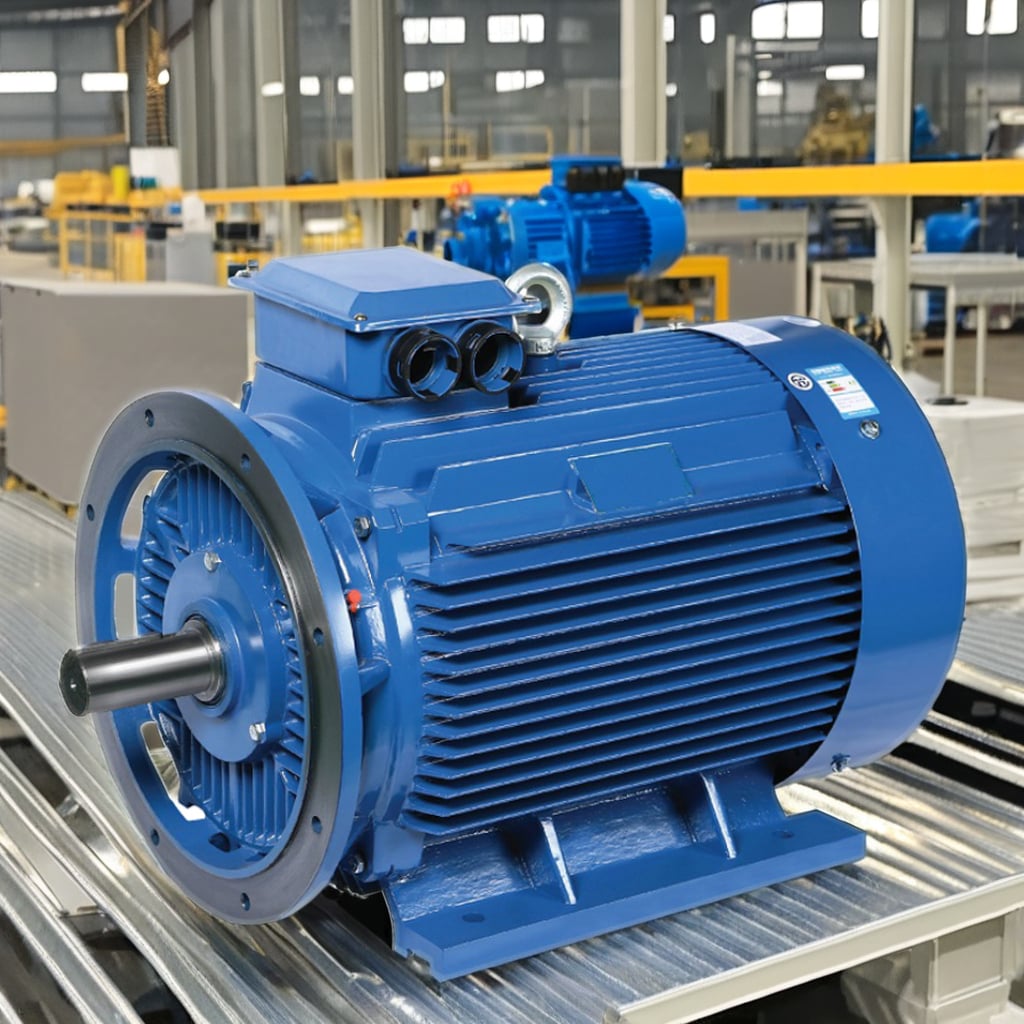

A Permanent Magnet Motor PMSM verwendet einen magnetisierten Rotor statt Rotorstrom, um sein Magnetfeld zu erzeugen. Bei geeigneten Konstruktionen verringert dies rotorbezogene Verluste und kann eine hohe Effizienz bei Teillast unterstützen. Dieser Unterschied ist entscheidend, weil der Kompressoranforderungsverlauf selten eine gerade Linie darstellt. Der Denkansatz verschiebt sich von der Suche nach einer einzigen Spitzen-Effizienzzahl hin zur Anpassung an den tatsächlichen Betriebszyklus. Wenn eine Anlage nahezu kontinuierlich mit Vollast läuft, unterscheidet sich die Auswahllogik von der einer Anlage, die einen Großteil des Tages bei reduzierter Last betrieben wird.

Ein Luftkompressor-PMSM wird üblicherweise zusammen mit einem Drehzahlregler (VSD) eingesetzt. Der Regler passt Drehzahl, Spannung und Frequenz des Motors so an, dass der Kompressor auf die gemessene Nachfrage reagieren kann. Eine niedrigere Drehzahl ist nicht automatisch vorteilhafter, und der zulässige sichere Betriebsbereich des Kompressors muss stets eingehalten werden. Dennoch ist bei schwankender Nachfrage eine Drehzahlreduzierung oft sinnvoller, als bei fester Drehzahl wiederholt zu laden, zu entladen oder Luft abzublasen.

Die praktischen Mechanismen hinter dem geringeren Energieverbrauch

1. Besseres Verhalten bei Teillast

Der Teillastbetrieb ist ein Bereich, in dem ein Luftkompressor-PMSM häufig Aufmerksamkeit erhält. Ein Asynchronmotor kann nahe seinem Nennpunkt gut arbeiten, doch sein gesamtes Betriebsergebnis hängt vom Lastprofil, den Verlusten und der Regelungsart ab. Ein korrekt dimensionierter Permanentmagnetmotor (PMSM) kann eine sinnvolle Effizienz beibehalten, während sich der Kompressorbedarf ändert. Genauer gesagt gelingt dies, wenn Motor, Frequenzumrichter, Verdichtereinheit und Regelung als kompatibles Gesamtpaket konstruiert sind – nicht einfach dadurch, dass ein anderer Motor an einen alten Kompressor angebaut wird.

2. Drehzahlanpassung statt Betrieb mit Überschusshochdruck

Anlagen kompensieren manchmal instabile Druckverhältnisse, indem sie einen höheren Sollwert einstellen, als die nachgeschaltete Ausrüstung tatsächlich benötigt. Dadurch steigt der Verdichtungsenergieaufwand und mögliche Verteilungsprobleme bleiben verborgen. Mit zuverlässiger Bedarfserfassung und einem geeigneten Regelbereich kann ein  Luftkompressor-PMSM die Durchsatzanpassung reaktionsfähiger gestalten. Das Ziel besteht nicht darin, jeden kurzen Bedarfsspitze zu verfolgen; vielmehr geht es darum, einen angemessenen Druckbereich mit weniger verschwenderischen Schwankungen zu halten.

3. Geringere Verluste im Motor-Antriebs-Paket

Der Motor ist nur ein Element des Pakets, doch elektrische Verluste treten jede Stunde auf, in der er läuft. Ein hoher Leistungsfaktor ist ebenfalls für das elektrische System relevant, obwohl er nicht mit der Verdichterwirkungsgradigkeit verwechselt werden darf. Fordern Sie vom Lieferanten die Prüfgrundlage, die Betriebspunkte, die Antriebskompatibilität und die Temperaturbedingungen an, die jeder Angabe zur Wirkungsgradigkeit zugrunde liegen. Die Norm IEC 60034-30-1 bietet einen Rahmen für Motorwirkungsgradklassen; sie dient als Spezifikationskontrollpunkt, nicht als Nachweis dafür, dass eine bestimmte Installation eine bestimmte Einsparung erzielen wird.

Wo ein PMSM-Nachrüstsatz für Luftverdichter am ehesten passt

Ein Luftkompressor-PMSM lohnt sich, wenn die Nachfrage je nach Schicht, Produktmix oder Saison stark schwankt; wenn die bestehende Maschine lange Zeit im Leerlauf läuft; oder wenn mehrere Kompressoren schlecht gesteuert werden. Er kann auch dann relevant sein, wenn bereits eine direktgekoppelte Konfiguration, eine Modernisierung der Steuerung oder ein Austausch des Kompressors geplant ist. In diesen Fällen kann das Werk das gesamte System bewerten – statt nur eine Motor-Entscheidung zu treffen.

Der Fall spricht weniger für einen PMSM, wenn ein einziger Kompressor eine konstante, gut abgestimmte Grundlast versorgt und bereits nahe seinem Wirkungsgradmaximum arbeitet. Keine einzige Motorauswahl passt für alle Betriebsbedingungen. Ein Permanentmagnetmotor (PMSM) sollte daher nicht nur anhand eines angegebenen Prozentsatzes, sondern anhand des tatsächlichen Lastprofils, der Zuverlässigkeitsanforderungen, der Reparaturstrategie, der Umgebungsbedingungen und der Kosten von Ausfallzeiten bewertet werden.

So spezifizieren Sie das richtige Luftkompressor-PMSM-Paket

Beginnen Sie mit dem erforderlichen Förderstrombereich des Verdichters, dem Austrittsdruck, den Betriebsstunden und dem Lastprofil. Definieren Sie anschließend die elektrische Versorgung, die Gehäuseanforderungen, die Umgebungstemperatur, die Montage, den Servicezugang sowie die erforderlichen Steuerungen. In staubigen oder feuchten Produktionsbereichen verdienen Schutzmaßnahmen und thermisches Design dieselbe Aufmerksamkeit wie der Wirkungsgrad. Liegt die Umgebungstemperatur innerhalb der vom Hersteller angegebenen Grenzen, kann ein zitierter Leistungspunkt eine sinnvolle Planungsgrundlage sein; läuft der Raum jedoch heißer, müssen Leistungsabschläge und Kühlmaßnahmen vor der endgültigen Kapazitätsfestlegung berücksichtigt werden.

Hersteller wie Enneng konzentrieren sich auf Permanentmagnet-Motortechnologie und können anwendungsspezifische Gespräche zu Wicklung, Montage und Einsatzprofil unterstützen. Dies ist jedoch nur dann hilfreich, wenn die Diskussion mit dokumentierten Standortbedingungen beginnt. Ein glaubwürdiges Angebot für einen Luftverdichter mit PMSM sollte Annahmen klar benennen, die verglichenen Betriebspunkte darstellen und projizierte Einsparungen von gemessenen Ergebnissen unterscheiden.
