Чому синхронні двигуни з постійними магнітами широко використовуються в проектах модернізації енергоємних промислових підприємств

Сектори безперервного виробництва, такі як металургія, хімічний синтез та виробництво паперу, експлуатують важке обладнання цілодобово, де електричні машини споживають понад 70 % загальної енергії підприємства. Команди з управління об’єктами, що реалізують проекти модернізації, стикаються з жорсткими регуляторними вимогами щодо зниження питомого енергоспоживання на тону продукції при збереженні стабільності технологічних процесів. За таких інтенсивних експлуатаційних умов традиційні асинхронні приводи втрачають значну кількість електричної енергії через постійне ковзання ротора та низький коефіцієнт потужності в робочому режимі. Впровадження сучасного синхронного двигуна з постійними магнітами замінює неефективні застарілі приводні системи високощільною електромеханічною архітектурою, що забезпечує пряме зниження електричної енергії на лініях безперервного виробництва.

Теплові неефективності та механічні «вузькі місця» в застарілих приводних системах

Обробні потужності експлуатують млини для подрібнення, важкі конвеєрні лінії та великі газоочисні вентилятори у безперервному режимі роботи S1 протягом 6500–8400 годин на календарний рік. За таких тривалих циклів експлуатації загальні витрати на весь термін служби електродвигуна визначаються в основному рахунками за електроенергію, які часто становлять понад 92 % усіх витрат за весь життєвий цикл. Коли на потужностях експлуатуються застарілі асинхронні двигуни з короткозамкненим ротором, обмотки статора постійно мають забезпечувати намагнічуючий струм для індукції магнітного потоку ротора через повітряний зазор. Цей постійний намагнічуючий струм призводить до сильного резистивного нагріву ротора та високих втрат у мідних обмотках статора, що спостерігаються протягом кожної зміни виробництва.

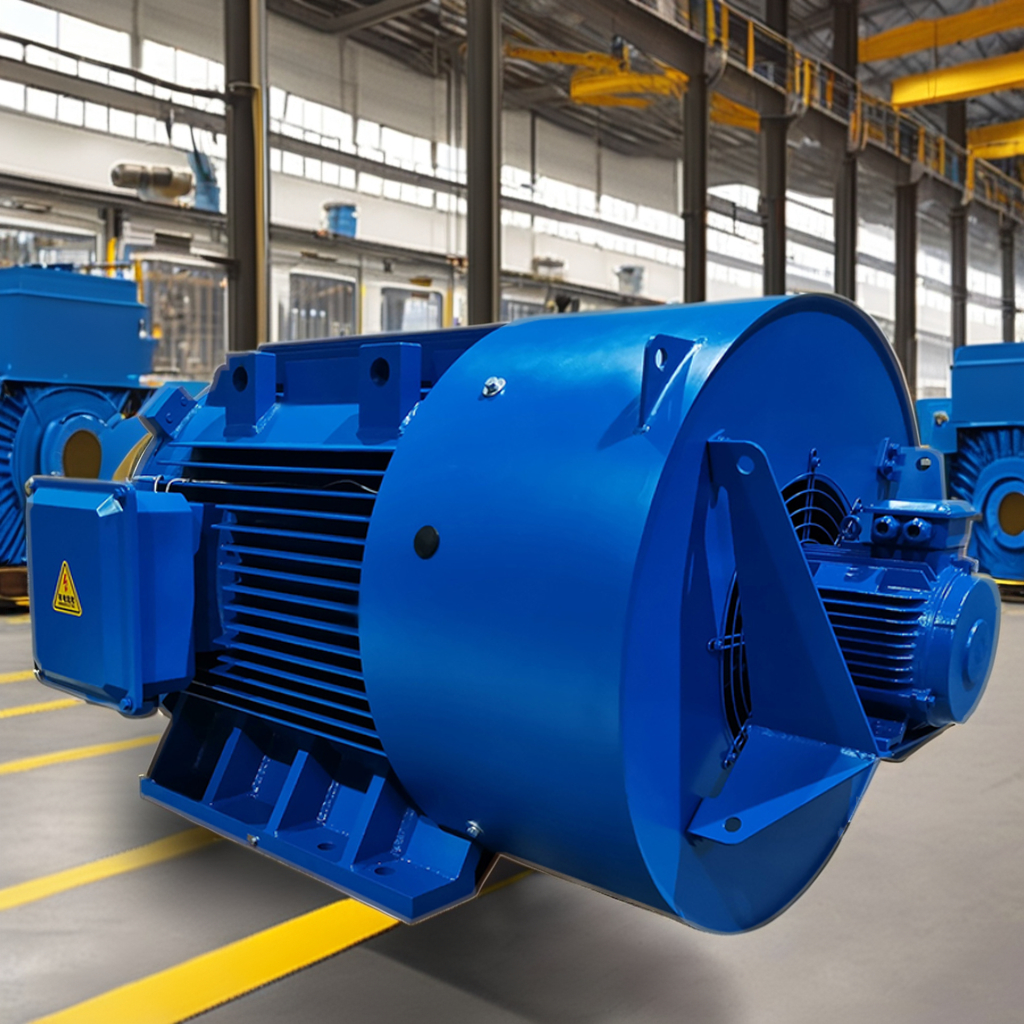

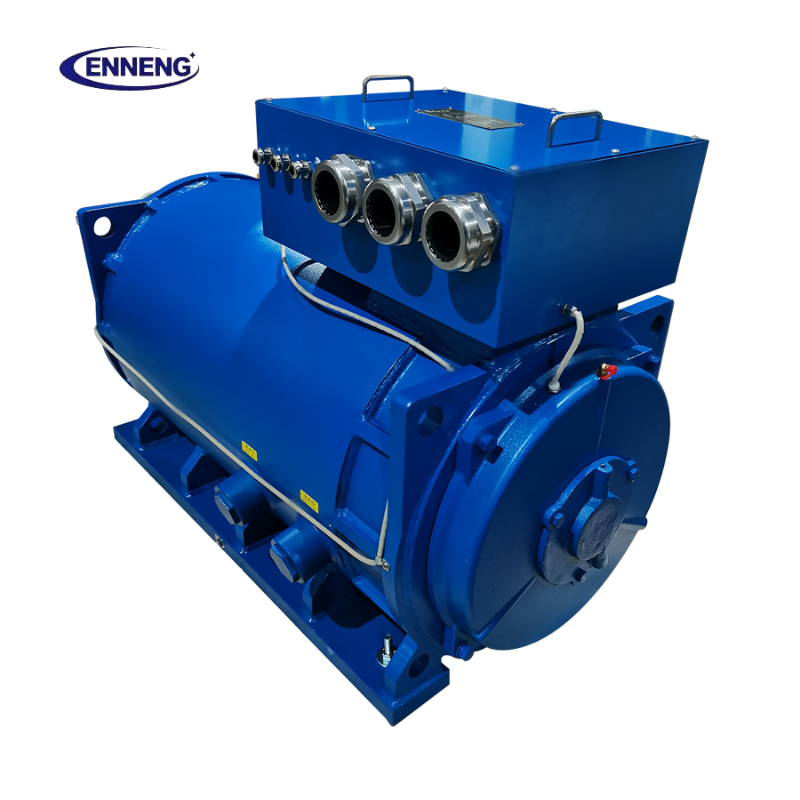

Експлуатація парку стандартних асинхронних двигунів під змінними промисловими навантаженнями створює серйозні вторинні ризики для інфраструктури підприємства. Коли продуктивність виробництва знижується, коефіцієнт потужності асинхронних двигунів різко погіршується — часто знижуючись із 0,85 при номінальному навантаженні до 0,55 при частковому навантаженні. Трансформатори та комутаційне обладнання підприємства повинні компенсувати це реактивне навантаження, що призводить до провалів напруги, прискореного нагріву трансформаторів та повторних штрафів від енергопостачальника. Усередині двигуна постійні втрати через ковзання ротора генерують надмірне внутрішнє тепло ротора, яке передається в опори підшипників, спричиняючи окиснення мастила підшипників, руйнування ущільнень та розрушення ізоляції. Щоб усунути ці хронічні загрози, ENNENG пропонує передові промислові ПЕРМАЛЄВИЙ СИНХРОННИЙ МОТОР системи, розроблені для діапазону потужностей від 5 кВт до 5 МВт та робочих напруг від 110 В до 690 В.

Електромеханічна фізика технології синхронних двигунів з постійними магнітами

Фундаментальна перевага синхронного двигуна з постійними магнітами випливає з конструкції його ротора. Замість того щоб спиратися на наведені електромагнітні струми, двигун створює постійний магнітний потік у повітряному зазорі за допомогою магнітів із рідкоземельного неодим-залізо-бору з високою коерцитивною силою, вбудованих у серцевину ротора. Оскільки магнітне збудження є безперервним і самопідтримуваним, двигун не споживає струму намагнічування від змінного струму. Синхронна робота забезпечує обертання ротора строго синхронно з обертовим магнітним полем статора, повністю усуваючи ковзання ротора. У разі відсутності струму ковзання усувається тепловиділення в роторі через активний опір (I²R), що дозволяє синхронному двигуну з постійними магнітами ENNENG зберігати рівень ефективності IE5 «ультрапреміум» навіть тоді, коли технологічне обладнання знижує навантаження до 30%.

На відміну від традиційних асинхронних приводів, ефективність яких різко падає поза вузьким оптимальним діапазоном, синхронний двигун з постійними магнітами забезпечує надзвичайно рівний профіль ефективності в діапазоні від 25 % до 100 % номінальної потужності. Привідна система, що керується передовими частотними перетворювачами змінної швидкості з векторним керуванням орієнтованим на поле, підтримує коефіцієнт потужності в робочому режимі понад 0,95 у широкому діапазоні експлуатаційних умов. Електрична інфраструктура об’єкта одразу отримує переваги у вигляді зниженого споживання повної потужності (кВА), зменшення гармонійного нагріву в розподільних трансформаторах та зниження навантаження на системи вентиляційного охолодження в електропідстанціях.

План відповідності енергетичним стандартам та інтеграції на підприємстві

Модернізація електродвигунів у масштабі, що застосовується на енергоємних об’єктах, вимагає суворої узгодженості з міжнародними промисловими протоколами ефективності. Міжнародний стандарт IEC 60034-30-2 визначає методики випробувань та рівні ефективності для змінношвидкісних змінного струму двигунів, встановлюючи критерії IE5, які приводи ENNENG перевершують у динамічних діапазонах швидкостей. Проекти модернізації, спрямовані на отримання сертифікованої сталості, використовують синхронні двигуни з постійними магнітами як підлягаючу аудиту технічну заходи для виконання вимог стандарту ISO 50001 щодо систем енергетичного менеджменту. Електромонтаж строго відповідає вимогам статті 430 NFPA 70, забезпечуючи правильний підбір комутаційних пристроїв відключення, узгодження теплових захистів від перевантаження та захисту провідників гілки живлення.

Інженерні та технічні процедури модернізації крок за кроком:

Провести енергетичне обстеження автопарку: виміряти активне навантаження у кВт, тривалість роботи у годинах та профілі навантаження під час безперервних робіт у режимі S1 для точного розрахунку термінів окупності.

Перевірити механічну взаємозамінність типу «plug-and-play»: обрати постійні магніти ENNENG, розроблені зі стандартними розмірами кріплення за IEC та NEMA й висотою валів, щоб уникнути структурних змін.

Налаштувати моделювання двигуна у перетворювачі: ввести в бібліотеку параметрів приводу сталі значення зворотної ЕРС двигуна, індуктивності у прямій осі (Ld) та індуктивності у квадратурній осі (Lq) для оптимального векторного керування.

Застосувати передбачувальний моніторинг: контролювати датчики температури статора типу PT100 та встановлювати базові рівні вібрації згідно зі стандартом ISO 10816, щоб максимально продовжити термін служби мастила у підшипниках.

Зв’язатися з нами

Перехід високоспоживаючих виробничих ліній на ультрапреміумну ефективність з постійними магнітами вимагає перевіреної інженерії двигунів та сумісної автоматизації зі змінною швидкістю. Фахівці з застосування ENNENG допомагають великим промисловим підприємствам проводити дослідження електричного навантаження, розрахунки повернення інвестицій та інтеграцію модернізованих двигунів «під ключ». Надішліть вимоги до роботи вашого підприємства, щоб домовитися про комплексну консультацію щодо промислової модернізації:

• WhatsApp:+86 18562780228
• Електронна пошта:  [email protected]
• Телефон: +86 532 66000559

Часті запитання

П: Чому синхронний двигун з постійними магнітами зберігає високу ефективність при частковому навантаженні?

А:  Синхронний двигун з постійними магнітами зберігає високу ефективність у режимі часткового навантаження, оскільки його збуджувальне поле створюється постійними магнітами, а не струмом, індукованим у статорі. У разі відсутності втрат у міді ротора основні енергетичні витрати прямо пропорційні механічному моменту, який вимагає приводний механізм. Внаслідок цього втрати в сталі та теплове розсіювання залишаються мінімальними, що дозволяє двигуну зберігати рівень ефективності IE5 навіть під час сильно обмеженої роботи на легкому навантаженні.

П.: Яка топологія приводу потрібна для роботи синхронного двигуна з постійними магнітами?

А: Синхронний двигун з постійними магнітами не може підключатися безпосередньо до стандартної мережі живлення; для його роботи потрібен інвертор із векторним керуванням, орієнтованим на поле. Привід змінної частоти відстежує положення ротора за допомогою зворотного зв’язку з енкодера або бездатчикових алгоритмів високочастотного введення, щоб синхронізувати вихідний струм із магнітним полем постійних магнітів, забезпечуючи плавне створення крутного моменту, точне регулювання швидкості та максимальну ефективність у широкому діапазоні часткових навантажень.

П.: Як відрізняється теплове керування між асинхронними двигунами та синхронним двигуном з постійними магнітами?

А: У стандартних асинхронних двигунах опір ротора створює значне внутрішнє тепло, яке передається через підшипники й вал. У синхронному двигуні з постійними магнітами ротор залишається прохолодним, оскільки в ньому не виникають струми ковзання, що зменшує теплове навантаження на механічні підшипники. Тепло концентрується майже повністю у корпусі статора, де зовнішні ребра охолодження й примусова вентиляція ефективно розсіюють теплову енергію під час тривалої промислової експлуатації.
