เหตุใดโครงสร้างเชิงกลที่มีความแข็งแรงสูงจึงจำเป็นสำหรับมอเตอร์อุตสาหกรรมสำหรับงานเหมืองในสภาพแวดล้อมที่มีการกระแทกจากหิน

เหตุใดโครงสร้างเชิงกลที่มีความแข็งแรงสูงจึงจำเป็นสำหรับมอเตอร์อุตสาหกรรมสำหรับงานเหมืองในสภาพแวดล้อมที่มีการกระแทกจากหิน

สําหรับ มอเตอร์อุตสาหกรรมสำหรับงานเหมือง , สมรรถนะทางไฟฟ้าเป็นเพียงส่วนหนึ่งของข้อกำหนดเท่านั้น ณ สถานที่ทำเหมืองแร่ เหตุการณ์เช่น การกระแทกของก้อนหิน การสั่นสะเทือนของพื้นดินจากแรงระเบิด อุปกรณ์ลำเลียงทำงานผิดปกติ หรือแรงกระแทกซ้ำๆ จากวัสดุ อาจส่งผลให้เกิดโหลดชั่วคราวผ่านฐานรองรับอุปกรณ์เข้าสู่ขาของมอเตอร์ โครงมอเตอร์ ฝาครอบปลายเพลา กล่องขั้วต่อ ตลับลูกปืน และข้อต่อเชื่อม แม้มอเตอร์จะถูกเลือกขนาดให้เหมาะสมกับค่าแรงบิดและกำลังแล้ว ก็ยังอาจทำให้อายุการใช้งานสั้นลงได้ หากไม่พิจารณาเส้นทางการรับโหลดเชิงกลอย่างครบถ้วน

จากมุมมองด้านวิศวกรรมการบำรุงรักษา คำถามที่มีประโยชน์จริงๆ ไม่ใช่เพียงแค่ถามว่ามอเตอร์มีเปลือกหุ้มที่หนักหรือไม่ แต่คือถามว่าโดยรวมแล้ว มอเตอร์อุตสาหกรรมสำหรับงานเหมือง การติดตั้งสามารถรักษาการจัดแนว แรงรองรับแบริ่ง ระยะห่างด้านไฟฟ้า และการยึดติดอย่างปลอดภัย แม้โครงสร้างรอบข้างจะได้รับแรงกระแทกและแรงสั่นสะเทือน ความแตกต่างนี้มีผลต่อการเลือก การติดตั้ง และการตรวจสอบสภาพ

แรงกระแทกจากก้อนหินเป็นภาระเชิงโครงสร้าง ไม่ใช่เพียงค่าการสั่นสะเทือนที่วัดได้

อุปกรณ์สำหรับจัดการก้อนหินก่อให้เกิดแรงสั่นสะเทือนแบบหมุนที่ไม่คงที่เพียงอย่างเดียว แรงกระแทกอย่างฉับพลันอาจส่งแรงสั้นๆ แต่มีแอมพลิจูดสูงเข้าไปในช่องลื่น สายพานลำเลียง โครงรองรับเครื่องบด ฐานของเครื่องบดแบบลูกกลิ้ง หรือโครงรองรับแบบเลื่อน แรงนี้สามารถถ่ายทอดผ่านโครงสร้างเหล็กและคอนกรีตเป็นแรงสั่นสะเทือนที่ส่งผ่านโครงสร้าง มอเตอร์อุตสาหกรรมสำหรับงานเหมือง ขึ้นอยู่กับเส้นทางที่แรงนั้นเดินทางผ่าน ความแข็งแกร่งของโครงรองรับ เนื้อหาความถี่ของเหตุการณ์นั้น และว่าส่วนใดส่วนหนึ่งของชุดประกอบนั้นมีความใกล้เคียงกับภาวะเรโซแนนซ์หรือไม่

นั่นคือเหตุผลที่ค่าการสั่นสะเทือนขณะไม่มีภาระเพียงค่าเดียวไม่สามารถอธิบายความเสี่ยงทั้งหมดได้ มอเตอร์อาจทำงานเรียบเนียนในระหว่างการทดสอบรับรอง แต่หลังจากผ่านเหตุการณ์ต่าง ๆ ที่เกิดขึ้นซ้ำ ๆ บนไซต์งาน อาจเกิดปัญหาเช่น สกรูหรือสลักเกลียวหลวม แผ่นรองเลื่อนตำแหน่ง วัสดุบริเวณจุดยึดเกิดการเหนื่อยล้า หรือตลับลูกปืนไม่อยู่ในแนวเดียวกัน หมายเหตุทางวัสดุของมาตรฐาน NEMA MG 1 ระบุว่า การสั่นสะเทือนของโครงยึดตลับลูกปืนหรือโครงรองรับได้รับอิทธิพลจากวิธีการติดตั้งตลับลูกปืน ประสิทธิภาพของตลับลูกปืน แบบของตลับลูกปืน และความสม่ำเสมอของโรเตอร์ ในทางปฏิบัติ โครงยึดตลับลูกปืนควรได้รับความสนใจเป็นพิเศษ เพราะเป็นจุดที่แรงจากการหมุนและแรงโครงสร้างภายนอกมาบรรจบกัน

จุดที่มอเตอร์อุตสาหกรรมสำหรับงานเหมืองแร่ทรงพลังแสดงคุณค่า

๑. โครงเครื่องและขาตั้งยึดช่วยให้เครื่องอยู่ในแนวที่ถูกต้อง

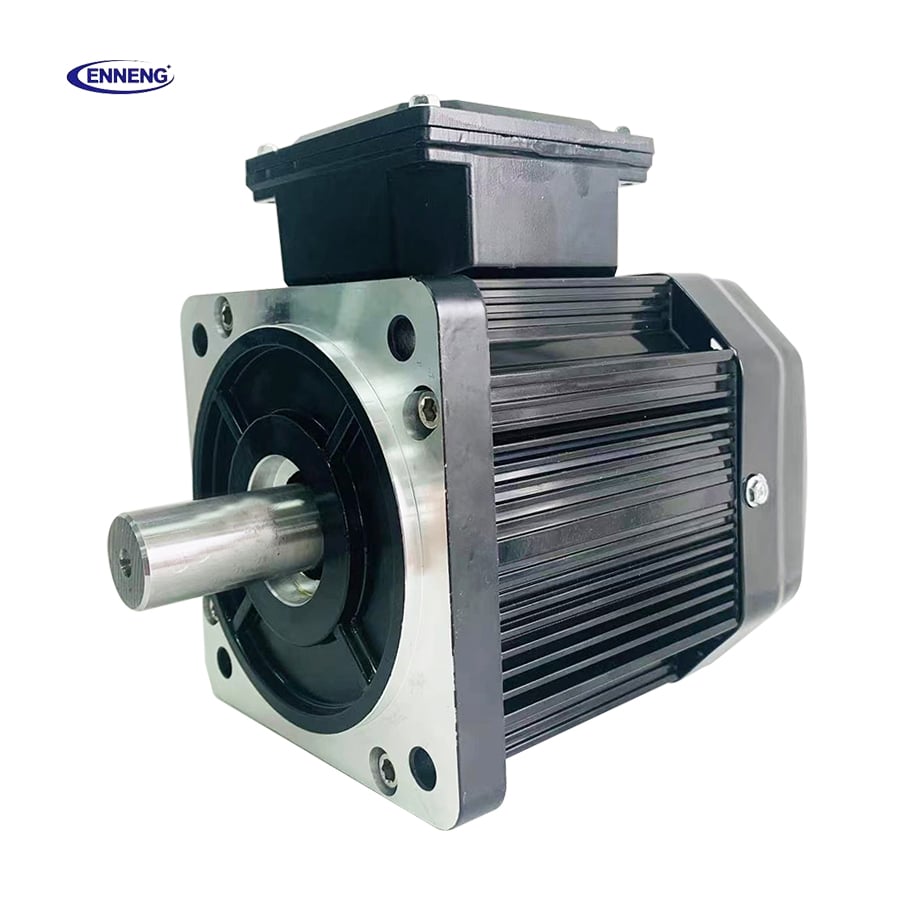

โครงเครื่องของ มอเตอร์อุตสาหกรรมสำหรับงานเหมือง ต้องทำมากกว่าการยึดชิ้นส่วนต่าง ๆ เข้าด้วยกัน โครงสร้างฐานยังทำหน้าที่เป็นจุดอ้างอิงสำหรับส่วนสเตเตอร์ ที่รองรับแบริ่ง กล่องขั้วต่อ และขาตั้งยึด เมื่อฐานเกิดการโก่งตัว หรือพื้นผิวที่ขาตั้งสัมผัสกับพื้นฐานทรุดตัว แนวแกนของเพลาที่จุดเชื่อมต่อกับคัปปลิงอาจเปลี่ยนไป การเปลี่ยนแปลงนี้อาจก่อให้เกิดแรงรัศมีหรือแรงตามแนวแกนต่อแบริ่ง เพิ่มการสั่นสะเทือน และเร่งการสึกหรอทั้งในมอเตอร์และเครื่องจักรที่ขับเคลื่อน

ระบุรูปแบบการติดตั้งอย่างละเอียด รวมถึงแผ่นฐาน วัสดุฉาบฐาน (กราวต์) อุปกรณ์ยึดแน่น ชิม และวิธีการเชื่อมต่อด้วยคัปปลิง มอเตอร์ที่ผลิตมาอย่างดีแต่ติดตั้งบนฐานที่ยืดหยุ่นหรือไม่ได้รับการดูแลอย่างเหมาะสม ก็ยังคงมีความเสี่ยงอยู่ ระหว่างการติดตั้ง ควรตรวจสอบภาวะฟุตซอฟต์ ความเรียบของพื้นผิว แรงดึงล่วงหน้าของสลักเกลียว และการจัดแนวให้ถูกต้องหลังจากชุดระบบทำงานจนถึงอุณหภูมิใช้งานจริง (เมื่อแอปพลิเคชันนั้นกำหนดให้ต้องทำเช่นนั้น)

2. ที่รองรับแบริ่งทำหน้าที่ปกป้องช่องว่างอากาศและแนวแกนของเพลา

ในสภาพแวดล้อมหลากหลายประเภท มอเตอร์อุตสาหกรรมสำหรับงานเหมือง , แผ่นปิดปลายและที่รองรับแบริ่งช่วยรักษาความสัมพันธ์ระหว่างโรเตอร์กับสเตเตอร์ แรงกระแทกซ้ำๆ อาจทำให้เกิดการเสื่อมสภาพของพื้นผิวที่รองรับแบริ่ง รูปทรงของโครงสร้างรองรับบิดเบี้ยว หรือเกิดสภาวะที่ทำให้การเก็บหล่อลื่นและการปิดผนึกทำได้ยากขึ้น ผลที่ตามมาไม่จำกัดเพียงแค่เสียงรบกวนเท่านั้น การเปลี่ยนแปลงแนวแกนเพลาอาจเพิ่มภาระที่ตกอยู่บนแบริ่ง และในกรณีรุนแรงอาจลดระยะห่างที่จำเป็นสำหรับการทำงานหมุนอย่างเชื่อถือได้ของเครื่องจักรไฟฟ้า

ดังนั้นการออกแบบเชิงกลที่มีความแข็งแรงสูงจึงควรประเมินเป็นชุดประกอบทั้งระบบ ได้แก่ ความแข็งแกร่งของตัวเรือน โครงสร้างรองรับที่แผ่นปิดปลาย ระบบจัดวางแบริ่ง ส่วนยื่นของเพลา ภาระจากข้อต่อ และการเคลื่อนไหวของอุปกรณ์ที่ขับเคลื่อนภายใต้แรงกระแทก ควรสอบถามผู้จัดจำหน่ายว่าการออกแบบบริเวณรอยต่อเหล่านี้สอดคล้องกับภาระงานที่ระบุไว้หรือไม่ แทนที่จะสมมุติว่าขนาดเฟรมที่ใหญ่เพียงอย่างเดียวแสดงถึงความเหมาะสม

๓. น็อตยึดและรายละเอียดของกล่องขั้วต่อช่วยป้องกันความล้มเหลวระดับที่สอง

การสัมผัสกับแรงกระแทกก็ยังทดสอบส่วนเชื่อมต่อที่มีขนาดเล็กด้วย ฮาร์ดแวร์ของกล่องขั้วต่อที่หลวม ช่องเข้าสายไฟที่ไม่มีการรองรับอย่างเหมาะสม ซีลที่เสื่อมสภาพ หรือสายไฟที่ยึดไม่แน่นอาจก่อให้เกิดปัญหาด้านไฟฟ้าและด้านความปลอดภัยหลังจากเกิดการเคลื่อนไหวเชิงกล มอเตอร์อุตสาหกรรมสำหรับงานเหมือง การรองรับสายไฟและการเลือกไกด์ (gland) ควรพิจารณาจากปัจจัยต่าง ๆ เช่น การเคลื่อนไหวของสถานที่ การควบคุมฝุ่น และการเข้าถึงเพื่อการบริการ เป้าหมายคือการป้องกันไม่ให้การสั่นสะเทือนซ้ำ ๆ แปลงเป็นปัญหาสายนำไฟเสียหาย การป้องกันการแทรกซึม (ingress protection) ลดประสิทธิภาพ หรือการแก้ไขปัญหาที่ใช้เวลานาน

การออกแบบมอเตอร์แม่เหล็กถาวรแบบ PMSM สอดคล้องกับคำถามนี้อย่างไร

เอ มอเตอร์แม่เหล็กถาวรแบบ PMSM สามารถเลือกใช้ได้ตามลักษณะการปฏิบัติงาน เช่น ประสิทธิภาพการใช้งานที่ดีในรอบการทำงาน (duty cycle) ที่เหมาะสม แต่ข้อได้เปรียบทางแม่เหล็กไฟฟ้าของมันไม่สามารถแทนการตรวจสอบเชิงกลเฉพาะสถานที่ได้ มอเตอร์แม่เหล็กถาวรแบบ PMSM มอเตอร์ที่ใช้งานใกล้เครื่องบด คอนเวเยอร์ป้อนวัสดุ หรือจุดถ่ายโอนวัสดุ ยังคงจำเป็นต้องประเมินโครงสร้างตัวถัง ตลับลูกปืน การยึดติด การต่อกับเพลา และระบบสายไฟ ให้สอดคล้องกับสภาพแวดล้อมจริง

การเปรียบเทียบที่มีประโยชน์ไม่ใช่ “มอเตอร์มาตรฐานเทียบกับ มอเตอร์แม่เหล็กถาวรแบบ PMSM ” ในเชิงนามธรรม คือ คำถามว่า เครื่องจักรที่เลือกและวิธีการติดตั้งร่วมกันนั้นสามารถรองรับความต้องการของแอปพลิเคชันในด้านแรงบิด รูปแบบการสตาร์ต/หยุด สภาพแวดล้อมภายนอก ระดับมลพิษ แรงสั่นสะเทือนที่เกิดขึ้น และการถ่ายโอนแรงกระแทกได้หรือไม่ ถ้าการออกแบบใช้ไดรเวอร์ ให้ประสานงานทั้งมอเตอร์ ไดรเวอร์ สายเคเบิล การต่อกราวด์ และข้อจำกัดเชิงกลอย่างเป็นระบบ แทนที่จะจัดซื้อแต่ละส่วนแยกกัน

เปลี่ยนคำกล่าวอ้างเรื่องความทนทานให้กลายเป็นแผนการตรวจสอบ

ก่อนซื้อ มอเตอร์อุตสาหกรรมสำหรับงานเหมือง , แปลงคำกว้างๆ เช่น “หนักหนา” หรือ “แข็งแรง” ให้เป็นข้อกำหนดที่สามารถตรวจสอบได้จริง มาตรฐาน IEC 60068-2-64 เกี่ยวข้องกับการทดสอบแรงสั่นสะเทือนแบบสุ่มในแถบความถี่กว้าง ขณะที่มาตรฐาน IEC 60068-2-27 ครอบคลุมการทดสอบแรงกระแทก ข้ออ้างอ้างอิงเหล่านี้ไม่ได้ใช้บังคับโดยอัตโนมัติกับมอเตอร์ทุกตัว หรือไม่ได้พิสูจน์ว่าผลิตภัณฑ์ใดผลิตภัณฑ์หนึ่งผ่านการทดสอบเฉพาะสำหรับเหมือง แต่สามารถใช้เป็นกรอบอ้างอิงที่มีประโยชน์ในการอภิปรายเกี่ยวกับวิธีการทดสอบ ทิศทางของการทดสอบ ระดับความรุนแรง ระยะเวลา ภาวะการยึดติด และเกณฑ์การยอมรับ

• อธิบายตำแหน่งของอุปกรณ์และแหล่งที่มาของการกระแทก: เครื่องบด รางเลื่อน จุดถ่ายโอนสายพาน โรงโม่ หรือโครงรองรับแบบเคลื่อนที่
• ให้ข้อมูลการสั่นสะเทือนหรือเหตุการณ์ที่มีอยู่จากฐาน ไม่ใช่เพียงข้อกำหนดจากป้ายชื่อของมอเตอร์เท่านั้น
• ตรวจสอบการยึดติดโครงกรอบ ความแข็งแกร่งของฐาน โบลต์ยึดแน่น แผ่นรอง และการจัดแนวของข้อต่อเป็นระบบที่เชื่อมโยงกันทั้งหมด
• สอบถามว่าการรองรับแบริ่ง ฝาครอบปลาย เพลาเข้าสายเคเบิล และตัวยึดต่าง ๆ ได้รับการออกแบบให้ทนต่อภาระงานที่ระบุไว้อย่างไร
• ตกลงจุดที่ต้องตรวจสอบ: แรงบิดของโบลต์ การจัดแนว การเปลี่ยนแปลงแนวโน้มของการสั่นสะเทือนที่ตัวเรือนแบริ่ง การยึดสายเคเบิล รวมทั้งรอยแตกร้าวหรือการสึกหรอแบบเฟรตติงที่มองเห็นได้

สัญญาณการบำรุงรักษาที่ไม่ควรเพิกเฉย

สําหรับ มอเตอร์อุตสาหกรรมสำหรับงานเหมือง การเพิ่มขึ้นของการสั่นสะเทือนไม่ใช่เพียงสัญญาณให้ปรับสมดุลโรเตอร์เท่านั้น แต่เป็นคำเตือนให้ตรวจสอบเส้นทางการรับโหลดโดยละเอียด ให้เปรียบเทียบค่าการสั่นสะเทือนที่ตัวเรือนแบริ่ง ตรวจสอบฐานและอุปกรณ์ยึดตรึง ตรวจหาการสึกหรอแบบเฟรตติงรอบขาเครื่องหรือแผ่นรอง ยืนยันการจัดแนวอีกครั้ง และทบทวนว่ามีการเปลี่ยนแปลงใด ๆ ในการดำเนินงานหรือไม่ การติดตามแนวโน้มมีคุณค่าอย่างยิ่ง เพราะการวัดเพียงครั้งเดียวอาจพลาดเหตุการณ์สั้น ๆ ที่เกิดจากการกระแทก

นอกจากนี้ยังสมเหตุสมผลที่จะปรับปรุงข้อกำหนดเริ่มต้นหลังจากนำระบบเข้าสู่การใช้งานจริง หากสถานที่นั้นมีการถ่ายโอนแรงกระแทกสูงกว่าที่คาดไว้ วิธีการแก้ไขอาจเกี่ยวข้องกับโครงสร้างรองรับ วิธีการแยกส่วน การเลือกชิ้นส่วนเชื่อมต่อ หรือช่วงเวลาการตรวจสอบ แทนที่จะเปลี่ยนมอเตอร์เพียงอย่างเดียว กล่าวอีกนัยหนึ่ง ความน่าเชื่อถือขึ้นอยู่กับการแก้ไขจุดเชื่อมต่อที่อ่อนแอที่สุดในระบบ

ติดต่อเรา

หากท่านกำลังประเมินมอเตอร์แม่เหล็กถาวรเชิงพาณิชย์สำหรับขาย และต้องการโซลูชันขับเคลื่อนที่ออกแบบมาอย่างดี ซึ่งรับประกันประสิทธิภาพและความทนทาน ENNENG คือพันธมิตรที่ท่านวางใจได้ ติดต่อ ENNENG วันนี้ .พูดคุยกับทีมวิศวกรเทคนิคของเราเพื่อรับข้อเสนอโซลูชันขับเคลื่อนที่ปรับแต่งเฉพาะตามความต้องการของท่าน

• วอตส์แอป: +86 18562780228
• อีเมล:  [email protected]
• โทรศัพท์: +86 532 66000559

สรุป: ความแข็งแรงเชิงกลรักษาความน่าเชื่อถือเชิงไฟฟ้า

เอ มอเตอร์อุตสาหกรรมสำหรับงานเหมือง ทำงานในระบบที่เป็นเชิงกลก่อนที่จะทำหน้าที่เป็นเครื่องจักรไฟฟ้า ภายใต้สภาวะที่มีการกระแทกจากหิน การออกแบบที่มีความแข็งแรงสูงช่วยรักษาความเท่ากันของแนวแกน การรองรับแบริ่ง ความมั่นคงของการยึดติด ความสมบูรณ์ของสายเคเบิล และความสะดวกในการบำรุงรักษา การตัดสินใจที่เหมาะสมไม่ได้อิงจากน้ำหนักหรือภาษาการตลาด แต่เกิดจากการบันทึกภาระที่เกิดขึ้นจริงในสถานที่ ทบทวนเส้นทางการติดตั้งทั้งหมด และยืนยันข้อกำหนดด้านการออกแบบและการทดสอบร่วมกับผู้จัดจำหน่าย ก่อนที่มอเตอร์จะถูกส่งไปยังเหมือง
