Anpassad permanentmagnetgenerator på 12 kW och 300 rpm för ett brittiskt förnybart-energiprojekt

ENNENG slutförde en anpassad 12 kW permanentmagnetgenerator med märkspänning 300 rpm för en kund i Storbritannien. Aggregatet konstruerades som en låghastighetsgenerator med direktdrift – en konfiguration som ofta krävs för småskaliga vattenkraft- och vindkraftinstallationer, där primärdrivmedlet (en vattenturbin eller en vindrotor) opererar långt under hastighetsområdet för standardinduktionsgeneratorer.

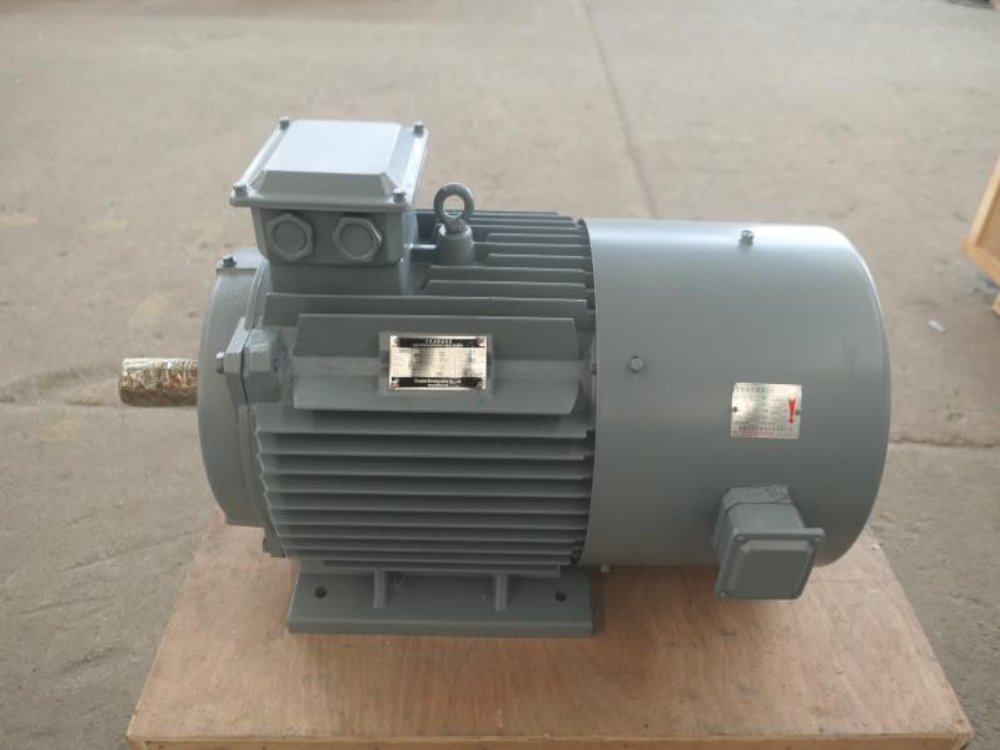

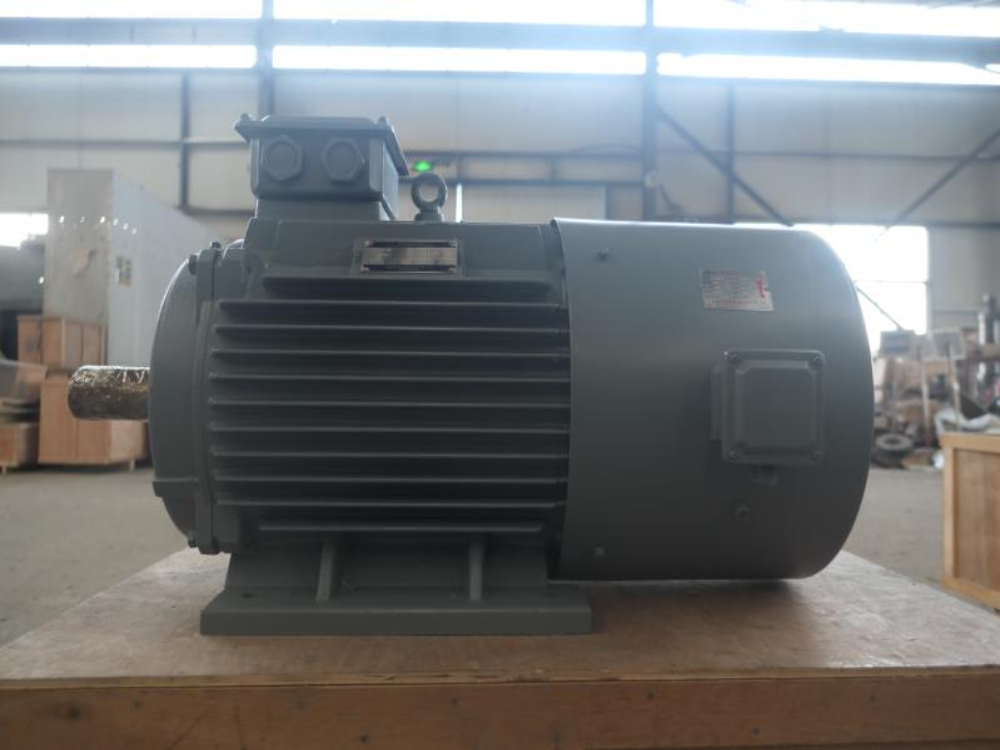

Det färdiga aggregatet har ett ramkonstruktionsställ av gjutjärn med fotmontering, en tätsluten terminallåda och en utväxlingsaxel på ena sidan, vilket är förenligt med en horisontell installation avsedd för direktkoppling till en turbinaxel snarare än via en höjningsväxellåda.

Varför låghastighetsgeneratorns konstruktion är viktig

Växellådans problem i förnybar-energisystem

Många små vattenkraft- och vindkraftsystem använder ett växellåda för att öka den låga rotationshastigheten från turbinen så att den matchar driftshastigheten för en standardgenerator. Även om detta fungerar introducerar denna lösning flera långsiktiga problem: växellådans slitage, krav på smörjning, ökad bullerutveckling samt en mekanisk svag punkt som leder till fler underhållsbesök – särskilt på avlägsna eller svåråtkomliga installationsplatser, vilket är vanligt för distribuerade förnybara energiprojekt.

Anpassa generatorns hastighet till primärdrivmedlet

En permanentmagnetgenerator kan konstrueras för att fungera effektivt vid samma rotationshastighet som turbinen själv. Detta är möjligt eftersom rotorns permanentmagnetfält alltid är närvarande, till skillnad från en yttre spänningsmatad generator som är beroende av en separat exciteringsström och vanligtvis presterar bäst endast inom ett smalare hastighetsband. Att ta bort växellådan från drivlinjen förenklar det mekaniska systemet och minskar antalet komponenter som kräver underhåll under utrustningens driftsliv.

Teknisk grund: Permanentmagnetgeneratorteknik

Rotorkonstruktion och statorkonstruktion

ENNENG:s permanentmagnetmaskiner använder en stator som är byggd av silikonstålplåtar med kopparlindningslindningar, kombinerad med en rotor som bär för-magnetiserat permanentmagnetmaterial, ordnat antingen i ytbefäst eller inre konfiguration beroende på vridmoment- och hastighetskraven för tillämpningen. Denna struktur gör att maskinen kan generera det nödvändiga luftspaltens magnetfält utan extern exciteringsström, vilket är den grundläggande driftprincipen som delas av ENNENG:s permanentmagnetmotorer och permanentmagnetgeneratorer – samma rotor- och statorarkitektur, men i omvänd energiomvandlingsmodus.

Fördelar som är relevanta för installation i Storbritannien

För en 12 kW, 300 rpm-enhet avsedd för kontinuerlig utomhus- eller halvutomhusanvändning inom förnybar energi är flera designegenskaper direkt relevanta:

• Ingen elektriska förluster på rotorsidan: Eftersom rotorfältet är permanent och inte inducerat uppstår inga sekundära ledarförluster på rotorsidan, vilket håller drifttemperaturen lägre än hos en motsvarande induktionsbaserad maskin vid samma last.

• Lagerliv: ENNENG:s motorer och generatorer använder som standard SKF- eller FAG-lager, vilket stödjer utökade serviceintervall vid kontinuerlig drift (S1).

• Skyddsklass och isoleringsklass: Enheter av denna typ byggs vanligtvis med IP55-skydd och F-klass-isolering som standard, vilket är lämpligt för de varierande fukt- och temperaturförhållandena som ofta förekommer vid brittiska vattenkraft- och vindkraftsanläggningar.

• Kompakt vridmomentstäthet: Eftersom maskinen är utformad för direktkoppling vid låg hastighet måste den generera ett relativt högt vridmoment per volymenhet – en konstruktionskrav som uppfylls genom optimering av polantalet och den magnetiska kretsen snarare än genom tillsats av externa växellådor.

Anpassning för brittisk kund

Anpassning till platsens specifika krav på hastighet och effekt

Den angivna effekten på 12 kW/300 rpm för detta projekt återspeglar en specifikation som är anpassad till kundens turbinparametrar snarare än ett standardalternativ från katalogen. ENNENG:s ingenjörsprocess för specialbyggda permanentmagnetgeneratorer börjar med den mekaniska inmatningen på platsen – rotationshastighet, tillgänglig vridmoment och förväntad driftcykel – innan antalet poler, lindningsdesign och chassistorlek fastställs slutgiltigt.

Leveransformat

Generatorsystemet levererades med ett standardfotsmonterat (B3-stil) chassi och en förseglad kopplingslåda, vilket möjliggör enkel integration i kundens befintliga mekaniska och elektriska installation utan behov av en anpassad monteringsadapter.

Samarbeta med ENNENG

Generators med låg varvtal och utan växellåda med permanentmagnet utnyttjas långt bortom ett enda brittiskt projekt; liknande konfigurationer används i små vattenkraftsystem, vindturbiner för låga vindhastigheter och eftermonterade dieselmotor-generatorer, där minskad mekanisk komplexitet och underhåll är en prioritering. För systemintegratörer och utvecklare av förnybar energi som utvärderar generatoralternativ för distribuerade kraftprojekt erbjuder en anpassad permanentmagnetgenerator en direkt lösning istället för induktionsgeneratorer med växellåda, särskilt där tillträde för underhåll är begränsat. Denna 12 kW, 300 rpm-enhet som levererades till en brittisk kund speglar ENNENG:s tillvägagångssätt att anpassa generatorns design till projektets faktiska mekaniska inmatningsförhållanden, och ger en lösning utan växellåda och med direkt koppling som är byggd för pålitlig långtidssdrift.

Utvecklare och systemintegratörer som arbetar med små vattenkraftverk, vindkraftverk eller andra låghastighetsprojekt för förnybar energi är välkomna att kontakta ENNENG:s ingenjörsteam för att diskutera anpassade specifikationer för permanentmagnetgeneratorer, inklusive effektklassning, hastighetsanpassning, spänningsutgång och mekaniska gränssnittskrav för din specifika turbin eller primärdrivmaskin.

Vanliga frågor

Fråga: Kan ENNENG leverera permanentmagnetgeneratorer med anpassade effekt- och hastighetsklassningar?

Svar: Ja, klassningarna anpassas till kundens turbinhastighet och vridmomentkrav.

Fråga: Varför använda en låghastighetsgenerator istället för en växellåda med en standardgenerator?

Svar: Det elimineras en mekanisk felkälla och underhållet i drivlinjen minskar.

Fråga: Vilka lagermärken används i ENNENG:s generatorer?

Svar: SKF- eller FAG-lager används som standard för förlängd service livslängd.

Fråga: Vilken skyddsklass är standard för dessa enheter?

Svar: IP55-skydd med F-klass isolering är standard för utomhusanvändning inom förnybar energi.

Q: Är generatorn lämplig för direktkoppling till en turbinaxel?

A: Ja, enheten är utformad för direktkoppling utan mellanväxellåda.
