Con frecuencia se solicita a un proveedor de motores de alta eficiencia que cotice un motor antes de que todos los requisitos estén completamente definidos. Esto es manejable para un reemplazo estándar, pero constituye una base deficiente para un motor industrial especial. Un ciclo de trabajo no estándar, una disposición de montaje inusual, condiciones ambientales severas, un rango de velocidad específico o la necesidad de control mediante variador de frecuencia (VFD) pueden modificar lo que significa «alta eficiencia» en servicio. La verificación del prototipo es el puente práctico entre una especificación inicial y un motor listo para producción.
Para los compradores que desarrollan bombas, ventiladores, compresores, transportadores u otro equipo OEM, el objetivo no es simplemente recibir un prototipo que gire. Se trata de confirmar que el motor cumple con el rango operativo acordado y que las pruebas obtenidas permiten decidir si se requieren cambios de diseño antes de la producción en serie. Un High Efficiency Motor Supplier debe hacer que este proceso sea trazable, no misterioso.
Comience con un documento de verificación, no con una solicitud genérica de motor
El programa de prototipos más útil comienza con una matriz de requisitos frente a ensayos. El comprador aporta los datos de la aplicación que afectan al diseño: par y rango de velocidad requeridos, perfil de carga, tensión de alimentación, variador previsto, temperatura ambiente, altitud, restricciones del recinto, interfaz de montaje, detalles del eje y del acoplamiento, ciclo de trabajo y mercado objetivo. El proveedor convierte entonces dichas entradas en criterios de aceptación y en un plan de ensayos propuesto.
Esto es especialmente importante para el Diseño Personalizado de Motores PM. Los motores de imán permanente pueden ofrecer un rendimiento sólido a carga parcial en aplicaciones adecuadas, pero el diseño debe adaptarse a la carga real y al método de control. Antes de fijarse en una cifra de eficiencia general, pregúntese: ¿en qué puntos de velocidad y par operará la máquina la mayor parte del tiempo? La respuesta determina qué mediciones son significativas.
Qué debe verificar un proveedor de motores de alta eficiencia en un prototipo
La verificación de prototipos normalmente combina comprobaciones eléctricas, mecánicas, térmicas y del sistema de control. El orden exacto varía según la aplicación, por lo que ninguna lista de verificación genérica sustituye un plan de ensayos acordado. No obstante, las siguientes categorías ayudan a los compradores a evaluar si un High Efficiency Motor Supplier está validando los riesgos adecuados.
- Consistencia eléctrica: la resistencia del devanado, el estado del aislamiento, el equilibrio de fases y otras mediciones apropiadas para el diseño de la máquina pueden ayudar a confirmar que la unidad construida coincide con su configuración eléctrica prevista.
- Comportamiento de par y velocidad: los puntos de ensayo deben reflejar el ciclo de trabajo real, en lugar de limitarse únicamente a una única condición nominal. Aquí es donde un diseño personalizado bien apoya la aplicación o bien revela tempranamente una inadecuación.
- Rendimiento térmico: el aumento de temperatura debe evaluarse frente a la carga acordada, las condiciones ambientales, la disposición de refrigeración y el tiempo de funcionamiento. Un motor que parece estable durante una breve prueba en banco puede comportarse de forma distinta durante una operación sostenida.
- Integración mecánica: se deben considerar, teniendo en cuenta el equipo accionado, las dimensiones del eje, el montaje, la excentricidad, las vibraciones, el ruido y el comportamiento del acoplamiento.
- Compatibilidad con el variador: cuando un VFD forma parte del sistema, el prototipo debe revisarse con el modo de control previsto, el rango de velocidad y los ajustes de protección. Tanto el motor como el variador pueden parecer correctos sobre el papel, pero aun así requerir ajustes conjuntos de parámetros.
Vincular los objetivos de eficiencia con las condiciones operativas y de mercado aplicables
Las clases de eficiencia son puntos de referencia útiles, pero no sustituyen la validación en la aplicación. La norma IEC 60034-30-1 se utiliza comúnmente para definir las clases de eficiencia IE aplicables a motores de corriente alterna de baja tensión; por ejemplo, IE3 se describe generalmente como Eficiencia Premium e IE4 como Eficiencia Super Premium. Si un motor concreto, su potencia nominal, su carcasa, su velocidad o su mercado específico cumplen los requisitos aplicables debe confirmarse caso por caso en el proyecto real.
Ese límite es relevante. Si un motor opera a temperaturas ambientales elevadas, a altitudes que requieren reducción de potencia, con arranques frecuentes o con una curva de carga que rara vez se acerca al par nominal, una simple comparación de los valores indicados en la placa de características no permite confirmar el rendimiento energético real. Un proveedor de motores de alta eficiencia debe especificar las condiciones de ensayo junto con cualquier resultado medido e identificar claramente las condiciones que aún deben verificarse en los equipos del comprador.
Utilice el prototipo para resolver los riesgos de integración antes de la liberación
Los requisitos especiales para motores industriales suelen ser, en realidad, requisitos de integración disfrazados. Una preocupación por las vibraciones puede derivarse de la rigidez del montaje o de la resonancia de la placa base, y no únicamente del motor. Asimismo, una preocupación sobre la eficiencia puede estar vinculada a un perfil de carga, al ajuste del variador de frecuencia o a las condiciones de refrigeración, factores que no se incluyeron inicialmente en la solicitud de cotización (RFQ).
Por esa razón, la revisión del prototipo debe concluir con una decisión estructurada: aprobado tal como está diseñado, modificación del diseño, modificación de las condiciones de aceptación o solicitud de datos adicionales sobre la aplicación. Esto resulta más valioso que una simple nota que diga «muestra aprobada», ya que identifica claramente qué aspectos debe conservar la configuración de producción.

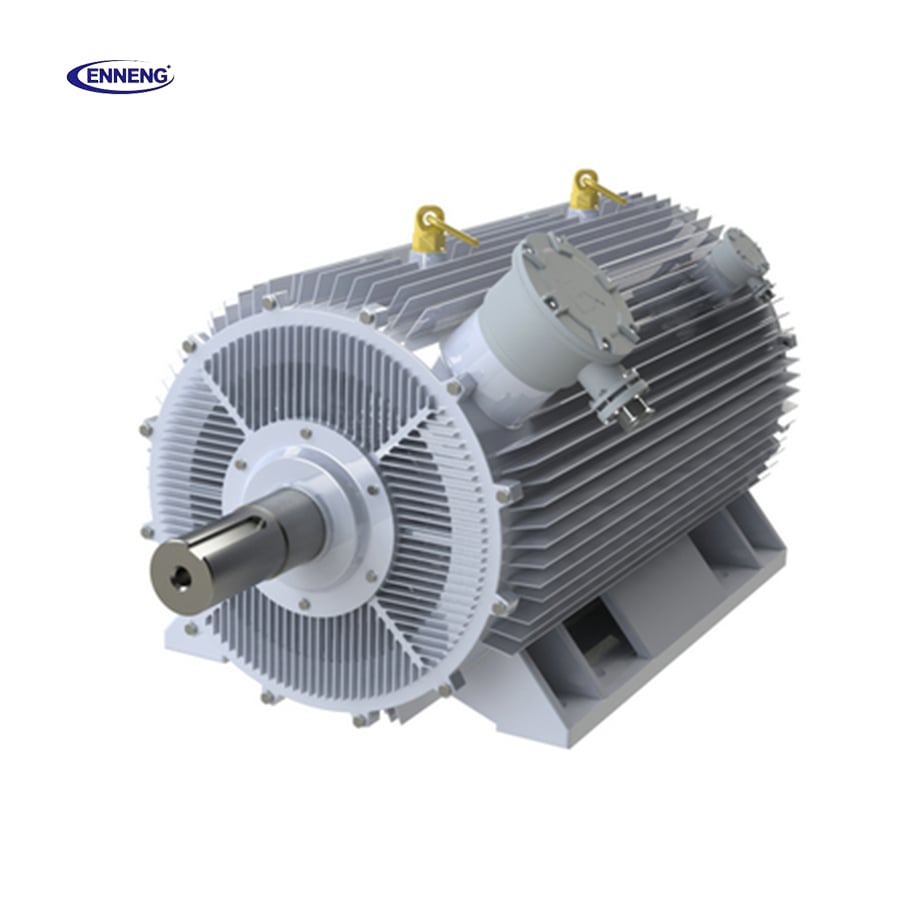

Un paquete práctico de evidencias para el diseño personalizado de motores de imanes permanentes
Al revisar un prototipo de un proveedor de motores de alta eficiencia, solicite un paquete de evidencias que vincule las especificaciones iniciales con el resultado obtenido. Este paquete puede incluir la especificación aprobada, los planos de las interfaces críticas, una matriz de requisitos frente a ensayos, las condiciones de ensayo, las observaciones medidas, las desviaciones detectadas y la acción recomendada siguiente. El proveedor también debe aclarar qué elementos se evaluaron en el prototipo y cuáles deben validarse una vez que el motor esté instalado en la máquina final.
- Confirme las entradas de la aplicación y las restricciones prioritarias antes de la liberación del prototipo.
- Acuerde por escrito los puntos de ensayo, los métodos de medición y los criterios de aprobación o rechazo.
- Revise los resultados comparándolos con el rango operativo completo, no con una única calificación general.
- Registre cualquier cambio de diseño o de proceso necesario para la producción.
- Defina las comprobaciones finales de aceptación para las primeras unidades de producción.
Cómo ENNENG apoya una revisión más responsable de los proveedores
ENNENG se centra en motores de imán permanente y equipos energéticos relacionados, con capacidad directa de diseño y fabricación que permite abordar, según la aplicación específica, aspectos como el devanado, el eje, la fijación, el voltaje y la clase de protección. En proyectos industriales especiales de motores, su valor no radica en una promesa universal de rendimiento, sino en una conversación estructurada previa a la venta que ayuda a los compradores a proporcionar el perfil de carga, las condiciones ambientales y los detalles de instalación necesarios para evaluar una configuración práctica.
