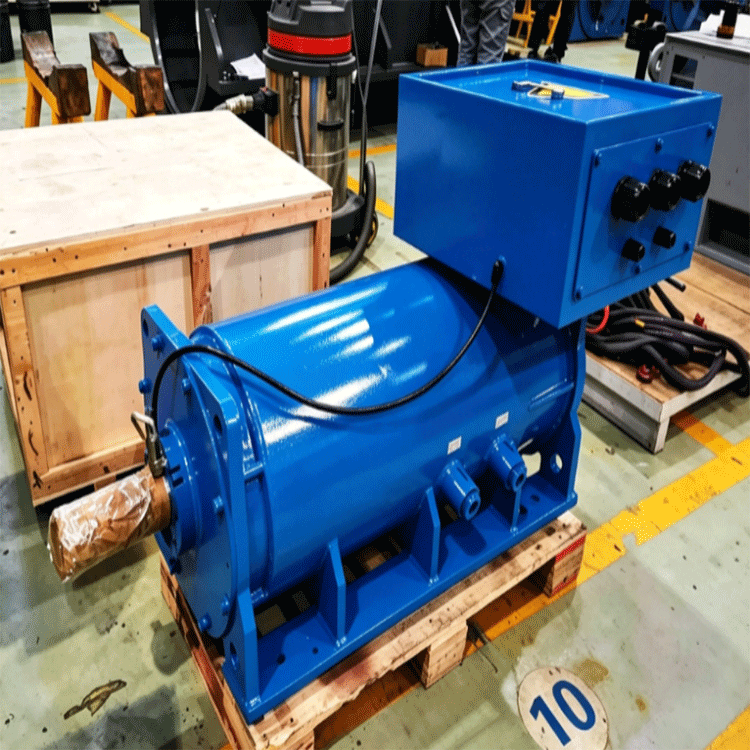

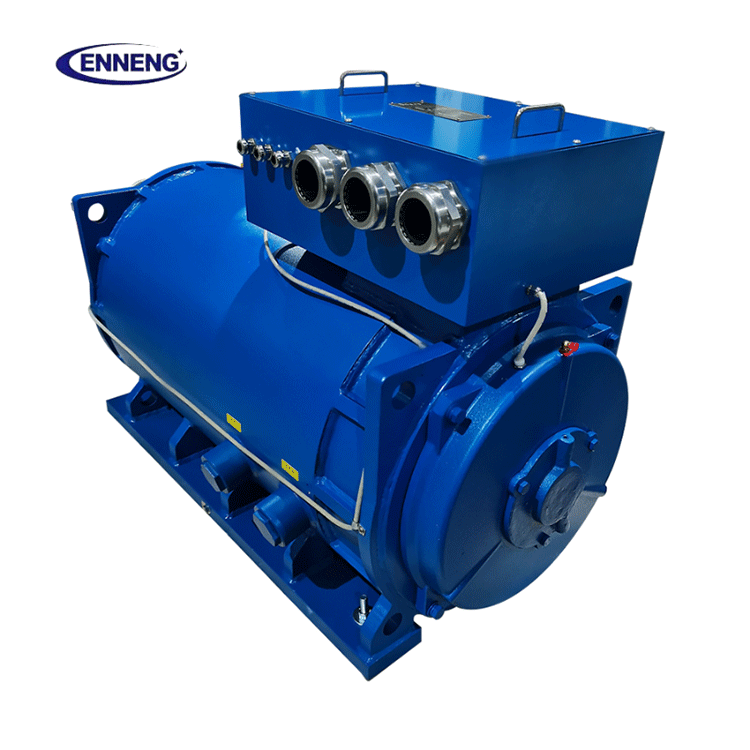

TYPCX персонализиран двигател с постоянн магнит за OEM и промишлени приложения

Серията TYPCX персонализирани двигатели с постоянните магнити е проектирана за промишлено оборудване, което работи при променливи натоварвания, изискващи тежки стартове или в предизвикателни околните условия. Например на помпа може да се променя налягането, конвейерът може да стартира под пълно натоварване, а бъркалникът може да работи в прашна или влажна технологична зона. Вместо да прилага универсално проектиране, Qingdao Enneng Motor CO., Ltd. анализира работните условия на задвижваното машинно оборудване и разработва конфигурация на двигателя, базирана на реалния режим на работа.

Персонализиран двигател с постоянните магнити, проектиран според реалното натоварване

Изборът на двигател трябва да се основава не само върху номиналната мощност. За серията TYPCX инженерните изисквания могат да включват кривата въртящ момент–обороти, изискванията за стартиране, цикъла на натоварване, околни условия, начин на охлаждане, монтажния интерфейс и метода на управление. Този подход помага персонализираният двигател с постоянните магнити да съответства по-точно на задвижваното оборудване в сравнение с универсален двигател, избран с голям запас за безопасност.

Серията TYPCX използва технологията на синхронни двигатели с постоянни магнити. Конструкцията на ротора избягва електрическите загуби в ротора, свързани с обичайната работа на асинхронни двигатели. Когато двигателят е правилно съчетан с натоварването и системата за управление, тази конфигурация може да осигури ефективно задвижване за промишлени процеси с непрекъснат режим на работа и променливо натоварване.

Основни характеристики

Съответствие „един към един“ с натоварването

Всеки персонализиран проект на постоянните магнитни двигатели започва с приложението, а не с фиксирана каталожна рамка. Преди окончателното проектиране могат да бъдат прегледани изискваната начална въртяща момент, нормалният работен въртящ момент, диапазонът на скоростта, поведението при циклично натоварване, размерите на вала, конфигурацията на фланеца, монтажните крака и изискванията за охлаждане. Това е полезно там, където двигателът трябва да осъществява многократни старти, променлив въртящ момент, да задвижва оборудване с висока инерция или процес, който работи дълги часове при стабилна работна точка.

Технология на ротора с постоянни магнити

Серия TYPCX е промишлен двигател с постоянн магнит, базиран на високопроизводителен магнитен материал NdFeB. Източникът посочва, че е използвана технология за молекулярно инкапсулиране, която има за цел да намали рисковете от окисляване и размагнитване на магнитите по време на експлоатация. Защитата на магнитите, работната температура, изборът на охлаждане, профилът на натоварването и настройките на преобразователя за честота (VFD) всички оказват влияние върху експлоатационната производителност на двигателя с постоянн магнит (PMSM). Затова Циндао Енненг Мотор КО., ЛТД. разглежда двигателя, системата за охлаждане и стратегията за управление като свързани компоненти на приложението.

Висока способност за предаване на въртящ момент при тежки стартове

Серия TYPCX може да осигурява капацитет при претоварване в диапазона от 200 % до 300 % от номиналния въртящ момент, в зависимост от избраната конфигурация и условията на приложение. Това прави постояннотоковия двигател с висок въртящ момент подходящ за оборудване, което може да изисква допълнителен въртящ момент при стартиране или при промени в товара, като например транспортьори, топло-млекови мелници, помпени агрегати и технологично оборудване. Фактическата производителност при стартиране трябва да се потвърди спрямо задвижваното оборудване, предавателната система и конфигурацията на честотния преобразувател.

Опции за защита, изолация и охлаждане

Промишленият двигател с постоянни магнити е наличен с нива на защита IP55 или IP56. Тези опции позволяват използването му в среди, засегнати от прах, пръскане с вода или външно излагане, като окончателните изисквания се определят според конкретния проект. Възможни са изолационни класове F и H. Методите за охлаждане включват IC411, IC416 и водно охлаждане ICW81. Изборът между тях зависи от мощността на двигателя, наличното пространство, температурата на околната среда, наличните инсталации на обекта и топлината, генерирана от действителния режим на работа.

Технически параметри

Тази таблица показва потвърдената продуктовата гама. Напрежението, честотата, скоростта, изискванията за взривоопасни зони, монтажните размери и подробностите за управлението се определят по време на техническите консултации за всеки проект с PMSM двигател.

Технически предимства за проектиране на системи

Постоянномагнитният двигател често се разглежда, когато енергийната употреба, контролът на въртящия момент, компоновката на предавателната система и планирането на поддръжката имат голямо значение за проекта. Серията TYPCX може да се специфицира за директно задвижвани конфигурации, при които конструкцията на оборудването не изисква скоростна кутия. Премахването или опростяването на една предавателна стъпка може да намали броя на механичните компоненти, които изискват редовно внимание, но приложимостта зависи от необходимата скорост, въртящия момент, наличното монтажно пространство и съществуващата компоновка на машината.

Възможностите за класове на ефективност IE4 или IE5 предоставят полезна основа за сравнение на алтернативни двигатели. Работните часове, натоварването на двигателя, настройката на честотния преобразувател, механичните загуби и базовото оборудване всички влияят върху действителната енергийна употреба. В източниковия материал се споменава потенциален диапазон от 15 % до 35 % спестяване на енергия в системата за определени приложения; това трябва да се разглежда като справочна стойност за проектна оценка, а не като универсален резултат.

За екипите по набавки стойността на персонализиран двигател с постоянни магнити често се определя от цялостната картина на експлоатацията: ефективност на двигателя, интеграция в оборудването, планиране на времето за работа, стратегия за резервни части и възможността да се избере един двигател за една точно определена експлоатационна задача.

Типични приложения

Помпени агрегати за нефтени полета

За системи с помпене чрез тласкови пръти високомоментов двигател с постоянни магнити може да бъде конфигуриран според цикличния моментен товар и профила на движение на помпения агрегат. Информацията за товара е важна, тъй като експлоатационният цикъл може да се промени в зависимост от състоянието на кладенеца, дълбочината на помпенето и механичното равновесие.

Химическо и петрохимическо оборудване

Компресори, разбъркватели и друго технологично оборудване може да изискват двигател PMSM с подходящо охлаждане, защита и координация на управлението. Изискванията за безопасност на обекта, класификацията на атмосферата и приложимите сертификати трябва да се потвърдят отделно за всяка инсталация.

Минно дело и металургия

Конвейерите и топлодавните мелници често са свързани с прах, тежки стартове и променливи натоварвания. Промишлен двигател с постоянните магнити с подходяща защита, изолация, охлаждане и възможност за предаване на въртящ момент може да бъде оценен за тези работни условия.

Очистка на водата и десалинизиране

Помпите, използвани в системи за очистка на водата или десалинизиране, могат да работят в продължение на дълги периоди при променящи се налягане. Двигател с постоянните магнити може да бъде подбран според задълженията на помпата, изискванията за управление и околните условия около оборудването.

Търговска стойност и поддръжка при избор

Qingdao Enneng Motor CO., Ltd. поддържа проектоориентиран подбор на двигатели от минимално количество от една единица. Тази гъвкавост може да помогне на производителите на оборудване, изпълнителите на модернизации и промишлените крайни потребители да оценят персонализиран двигател с постоянните магнити за конкретна машина, вместо да заменят целия парк двигатели едновременно.

Ясният процес на подбор обикновено започва с номиналната мощност, скоростта, характеристиката на въртящия момент, инерцията на товара, работните часове, температурата на околната среда, наличността на охлаждане, монтажните размери и информацията за честотния преобразовател. Споделянето на тези данни в ранен етап помага да се намалят несъответствията между двигателя и задвижваното оборудване.

Често задавани въпроси

В: Може ли серията TYPCX да бъде персонализирана за конкретна ос или фланец?

О: Да. Персонализираният двигател с постоянните магнити може да бъде проектиран с проектоспецифични оси, фланци, монтажни крака и механични интерфейси. Окончателните чертежи трябва да бъдат потвърдени преди производството.

В: Съвместима ли е серията TYPCX с честотен преобразовател?

О: Двигателят от серията TYPCX PMSM е предназначен за употреба с модерни системи за векторно управление чрез честотни преобразователи. Окончателната съвместимост зависи от конфигурацията на двигателя, необходимия диапазон на скоростите, начина на обратна връзка и параметрите на управлението.

В: Означава ли класът IE5 еднакво спестяване на енергия за всяка инсталация?

A: Не. IE5 определя клас на ефективност, докато реалното енергийно потребление зависи от цялата система, профила на натоварване, часовете на работа, системите за управление и механичната предавка.

П: Каква гаранция се предлага?

A: Потвърдената гаранционна продължителност е една година. Обхватът на гаранцията и насоките за инсталиране трябва да бъдат потвърдени с Qingdao Enneng Motor CO., Ltd. за конкретната поръчка.
