Чому двигун для центрифужних насосів класу IE5 забезпечує вищу загальну ефективність у промислових процесах транспортування рідин

У хімічних циркуляційних контурах, установках опріснення муніципальної води, мережах центрального опалення та лініях підготовки маси на паперових фабриках центрифужні насоси працюють від 6000 до 8760 годин на рік для транспортування величезних об’ємів промислових рідин. Інженери-системотехніки рідинних систем, що аналізують споживання електроенергії на підприємстві, часто виявляють, що насосні системи споживають від 25 % до 40 % загальної електричної потужності заводу, але працюють значно нижче оптимального рівня ефективності «від дроту до води». Коли традиційні асинхронні двигуни з короткозамкненим ротором приводять у дію центрифужні насоси за умов змінного денного попиту на витрату, великі втрати через ковзання ротора, перепади тиску в дросельних клапанах та низький коефіцієнт потужності на часткових навантаженнях призводять до втрат тисяч кіловат-годин щомісяця.

Система центробіжного насоса перетворює вхідну електричну енергію з мережі на гідравлічний потік і напір за допомогою щільно зв’язаного ланцюга електронного керування, електромагнітного перетворення моменту та гідродинаміки робочого колеса. Використання застарілих асинхронних двигунів класу IE2 або IE3 — які мають різке падіння ККД при будь-якому зменшенні потоку — обмежує загальну ефективність процесу транспортування рідини. Модернізація до ультрапреміумного Двигуна центробіжного насоса IE5 від ENNENG усуває втрати через збудження ротора й забезпечує безперебійну синхронізацію з гідравлічними кривими змінної швидкості, підвищуючи ефективність «від проводу до води» у всьому діапазоні роботи.

Технічні особливості: електромагнітна синергія з гідродинамікою центробіжного насоса

Закони подібності та втрати при частковому навантаженні асинхронних насосних двигунів

Центробіжні насоси — це гідродинамічні машини зі змінним крутним моментом, які підпорядковуються законам подібності насосів: об’ємна витрата змінюється лінійно з частотою обертання валу, напір — пропорційно квадрату частоти обертання, а потужність на валу — пропорційно кубу частоти обертання. Оскільки промислові рідинні процеси рідко потребують 100 % номінальної максимальной витрати безперервно, частотні перетворювачі (VFD) зазвичай знижують швидкість обертання насоса до 60–80 %, що зменшує механічне навантаження на вал за крутним моментом до 35–60 %. У звичайному асинхронному індукційному двигуні обмотки статора повинні й надалі споживати високий постійний реактивний намагнічуючий струм (30–45 % від номінального струму), навіть коли гідравлічне навантаження знижується до 40 % — через що ККД та коефіцієнт потужності двигуна різко падають саме в тому діапазоні навантажень, де насос проводить більшу частину свого робочого часу.

Нульові втрати в роторі та плоска ділянка ККД двигуна центробіжного насоса класу IE5

ENNENG Двигуна центробіжного насоса IE5 використовує синхронний ротор з постійними магнітами для відповідності фізиці змінного крутного моменту при центробіжному транспортуванні рідини:

• на 30–40 % нижчі втрати двигуна порівняно з класом IE3 (на 20 % нижче за IE4): Згідно з міжнародними стандартами IEC 60034-30-1 та IEC TS 60034-30-2, двигун для центробіжного насоса класу IE5 віднесено до найвищого ультрапреміального рівня; він повністю усуває втрати в мідних стрижнях роторної клітки, спричинені індукованим струмом (I²R).
• Плоска крива ефективності при змінних витратах рідини: Оскільки немає постійних втрат через намагнічуючий струм ротора, двигун зберігає максимальну електричну ефективність у діапазоні навантаження від 25 % часткового навантаження до 100 % повного гідравлічного напору.
• Точність гідравлічного напору без ковзання: Синхронне блокування між ротором з постійними магнітами та частотою ПЧВ запобігає ковзанню швидкості під навантаженням, забезпечуючи точне підтримання заданих значень тиску на нагнітанні й витрати без коливань.

Ключові переваги систем центрифугальних насосних двигунів ENNENG класу енергоефективності IE5

Максимізація ефективності «від електропостачання до води» на насосних станціях із напругою 110–690 В

Справжню економію при перекачуванні вимірюють за показником питомого енергоспоживання (кВт·год на кубічний метр перекачуваної рідини). Центробіжні двигуни-насоси ENNENG класу ефективності IE5 розроблено для єдиного діапазону напруги 110–690 В і працюють у парі з контролерами тиску або витрати з замкненим контуром за принципом ПІД, повністю усуваючи необхідність у механічних дросельних клапанах. Оскільки двигун працює з коефіцієнтом потужності 0,95–1,00 і має зниження температури на 15–20 К, струм у статорних обмотках зменшується більше ніж на 10 % — це зменшує втрати в підводних кабелях і продовжує термін служби механічних ущільнень та підшипників насоса завдяки меншому нагріванню валу. Крім промислових приводів для транспортування рідин, ENNENG застосовує цю надвисокоефективну постійномагнітну технологію й у генераторах, охоплюючи єдиний діапазон потужностей від 5 кВт до 5 МВт (110–690 В) для гідрорекуперації та модулів утилізації теплових відходів, а також у вертикально-вісних вітрових турбінах потужністю від 1 кВт до 10 кВт (з акцентом на моделі 3 кВт, 5 кВт і 10 кВт).

Відповідає стандартам IEC TS 60034-30-2, EN 16480 та ISO 9906

Сучасні промислові насосні установки мають відповідати суворим системним енергетичним та гідравлічним випробувальним стандартам. Використання центрифугального насосного двигуна ENNENG з класом ефективності IE5, підтвердженого за IEC TS 60034-30-2 (ефективність змінного струму з регульованою швидкістю на семи стандартизованих точках момент-швидкість) та IEC 61800-9-2 (ефективність системи керування приводом IES2), безпосередньо підвищує індекс енергоефективності (EEI) у рамках розширеного підходу до продукту (EPA), визначений європейським стандартом EN 16480 для обертальних водяних насосів. Крім того, стабільність синхронної швидкості без ковзання спрощує гідравлічні приймальні випробування відповідно до допусків ISO 9906 класу 1 та класу 2 шляхом усунення необхідності корекції ковзання двигуна під час перевірки кривих витрати й напору.

Сценарії промислового застосування та керівництво з технічного обслуговування

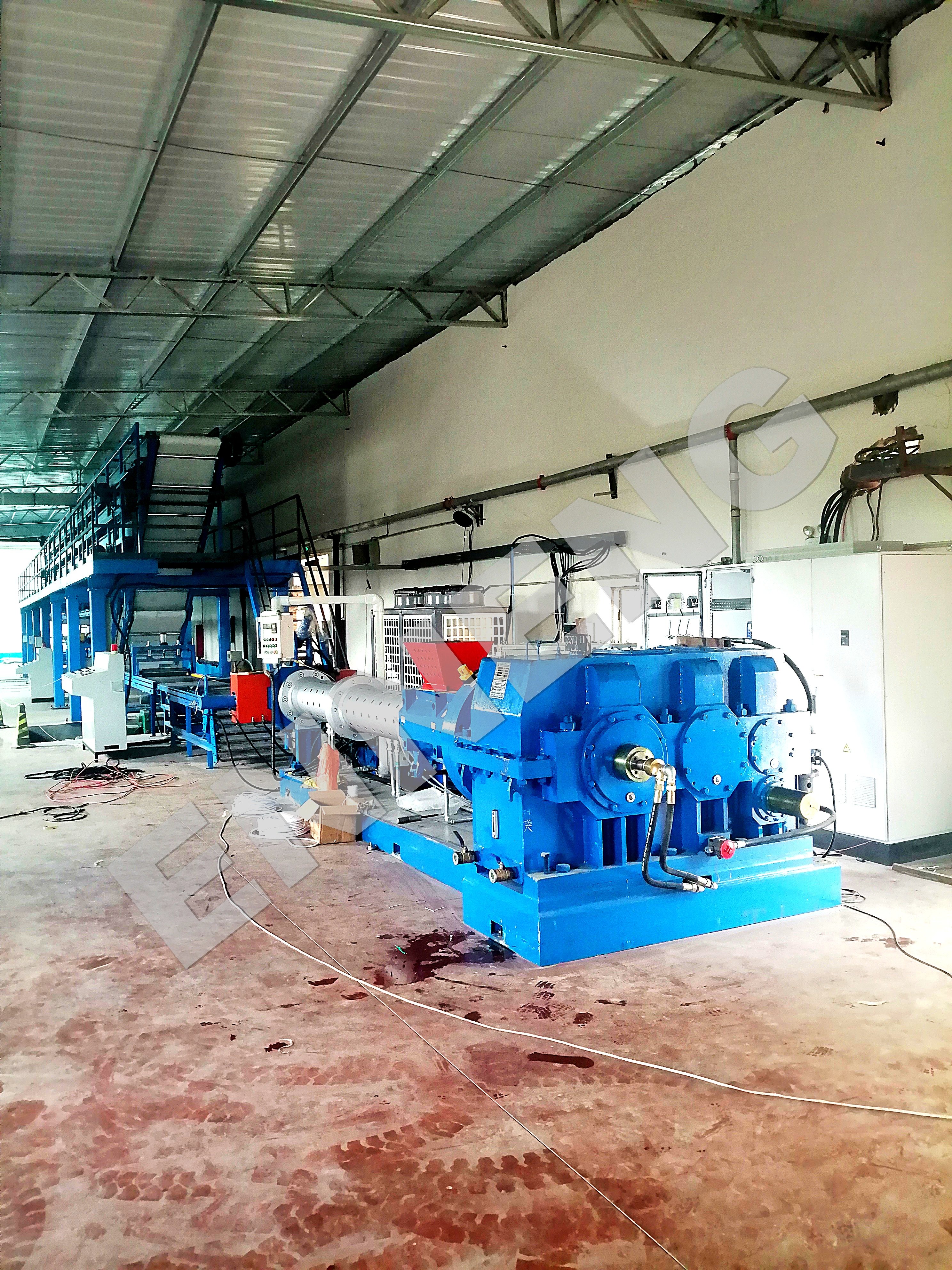

1. Процесні насоси з нижнім підведенням, багатоступеневі підвищувальні насоси та циркуляційні насоси з роз’ємним корпусом

У хімічних процесах перекачування партій, у системах зворотного осмосу з високотисковими подавальними насосами та у контурах централізованого охолодження систем опалення, вентиляції й кондиціонування повітря заміна регульованих асинхронних приводів класу IE3 на центробіжний насосний двигун ENNENG класу IE5 знижує питоме споживання електроенергії (кВт·год на кубічний метр) на 15–35 % й одночасно запобігає тепловим відключенням, спричиненим кавітацією.

2. Практичні протоколи вибору, перевірки та технічного обслуговування

Щоб досягти максимальної ефективності «від проводу до води» під час використання центробіжного насосного двигуна класу IE5 в промислових мережах рідини, дотримуйтесь таких інженерних рекомендацій:

• Узгодьте номінальну потужність двигуна з точкою найкращої ефективності (BEP): Підберіть розмір центробіжного насосного двигуна класу IE5 так, щоб він відповідав гідравлічній точці найкращої ефективності (BEP) робочого колеса насоса й максимальній потужності при граничному розході, а не надмірним заводським запасам безпеки.
• Налаштуйте криві VFD для змінного квадратичного моменту обертання (V/f або MTPA): Запрограмуйте відповідний частотний перетворювач для квадратичних профілів навантаження змінного моменту обертання центробіжних насосів із застосуванням оптимізації «максимальний момент на ампер» (MTPA), щоб мінімізувати струм у статорі під час годин простою з низьким розходом.
• Перевірте вирівнювання лазерного зв'язку на близько розташованих або довго розташованих скідах: Використовуйте точне лазерне вирівнювання на скідах із насосами, що мають опори типу B3 або опори типу B35 (з опорою та фланцем), щоб запобігти радіальному вигину валу, який призводить до зношення механічних ущільнень типу stuffing-box.
• Налаштуйте захист від крутного моменту під навантаженням у режимі сухого ходу: Скористайтеся лінійною залежністю між струмом і крутним моментом двигуна центрифужного насоса IE5 у поєднанні з частотним перетворювачем (VFD), щоб виявити раптове зниження крутного моменту, спричинене сухим ходом або забрудненням всмоктувального фільтра, і вимкнути насос до того, як механічні ущільнення перегріються.

Перевага індивідуалізації ENNENG

Виробники промислових насосів та компанії, що здійснюють модернізацію обладнання на підприємствах, потребують різноманітних конфігурацій кріплення — від вертикальних порожнистих або суцільних валів із фланцями типу V1/B5 для вбудованих багатоступеневих підвищувальних насосів до важких горизонтальних рам із чавуну типу B3 для насосів з розбірним корпусом. ENNENG спеціально проектує свою серію двигунів центрифужних насосів IE5 у єдиному діапазоні напруг 110–690 В з розмірами, сумісними з IEC 60072 («drop-in»), антикорозійними хімічними покриттями та підсиленнями осьових упорних підшипників.

Зв’яжіться з ENNENG уже сьогодні.

Звертайтеся до Інженерна команда з приводів насосів ENNENG оцінити ваші гідравлічні робочі точки та отримати індивідуальний проєкт двигуна центробіжного насоса IE5.

• WhatsApp:+86 18562780228
• Електронна пошта:  [email protected]
• Телефон: +86 532 66000559

Часті запитання

П: Чому двигун центробіжного насоса IE5 забезпечує значно вищу енергозбережність у реальних умовах порівняно з двигуном IE3 на насосах із змінною подачею?

А: Центробіжні насоси проводять більшу частину робочого часу у режимі обмеження подачі — від 40 % до 75 % номінальної подачі, де механічне навантаження на вал різко зменшується. У цих умовах часткового навантаження асинхронний двигун IE3 витрачає значну кількість реактивного струму для намагнічування своєї роторної клітки, тоді як двигун центробіжного насоса ENNENG IE5 використовує втратостійкі постійні магніти, що забезпечують надвисоку ефективність у всьому діапазоні подачі.

П: Як двигун центробіжного насоса ENNENG IE5 покращує стабільність гідравлічного тиску в автоматизованих трубопроводах?

А: Асинхронні індукційні двигуни мають ковзання швидкості ротора на 1–3 %, коли змінюється в’язкість рідини або протитиск, що призводить до нестабільності напору. Оскільки двигун центрифужного насоса ENNENG серії IE5 синхронізується з частотою вихідного сигналу ПЧ без будь-якого ковзання, оберти колеса й гідравлічний тиск залишаються надійно стабільними навіть за змінних технологічних умов.

П: Які напруги й потужності генерації пропонує ENNENG разом із двигунами насосів IE5?

А: ENNENG виробляє двигуни центрифужних насосів серії IE5 в єдиному діапазоні напруг 110–690 В для забезпечення глобальних насосних станцій. Для промислової генерації електроенергії та турбін гідравлічного відновлення енергії ENNENG також випускає генератори з постійними магнітами в єдиному діапазоні потужностей 5 кВт–5 МВт, а також вертикальні вітрові турбіни потужністю 1–10 кВт (з акцентом на моделі 3 кВт, 5 кВт та 10 кВт).
