Модернізація промислових двигунів рідко є простим замінним процесом. Навіть якщо новий двигун виглядає ефективним у документації, його встановлення може призвести до зупинки виробництва, проблем із муфтою, нестабільної роботи частотного перетворювача або непідтверджених економічних вигод. Рішення енергозберігаючого двигуна такий підхід є найбільш ефективним, коли його сприймають як інженерний та пусконалагоджувальний процес, а не як простий вибір із каталогу. Мета полягає не в обіцянці універсального відсоткового зниження споживання енергії, а в забезпеченні сумісної та стабільної роботи нового двигуна, приводного обладнання, систем керування та умов експлуатації з мінімальною кількістю непередбачених ситуацій.
Для команд підприємств першим корисним запитанням є не «Який двигун має найвищий клас ефективності?», а «Що цей агрегат насправді робить протягом типового тижня?». Насоси, вентилятори, компресори, конвеєри та мішалки можуть мати дуже різні вимоги щодо моменту, швидкості та пускових навантажень. Саме ця відмінність часто стає початком багатьох ризиків, пов’язаних із модернізацією.
Чому промислові модернізації електродвигунів проваливаються
Більшість провалів модернізації є передбачуваними. Команда може визначати параметри лише за номінальною потужністю, схвалювати прогнозовані економії без виміряного базового рівня або залишати механічні та керуючі перевірки до самого часу монтажу. Рішення про закупівлю часто ґрунтується на ціні одиниці, але вартість, яка має значення під час модернізації, — це вартість втраченої продукції, повторних робіт та повторного введення в експлуатацію.
Ефективне рішення щодо енергозберігаючих електродвигунів перетворює ці ризики на послідовність запитань, на які можна відповісти ще до запуску в серійне виробництво. Воно вимагає надання даних про навантаження, розмірів з’єднання, параметрів частотного перетворювача, умов навколишнього середовища та плану випробувань після монтажу. Це набагато строгіше, ніж просто заміна старого асинхронного двигуна новим двигуном з такою самою потужністю у кВт.
Ризик 1: Вибір класу ефективності без перевірки застосування
Обговорення двигунів з ефективністю IE4/IE5 є корисними, але мітка не є заміною для підбору двигуна під конкретне застосування. Стандарт IEC 60034-30-1 встановлює рамкову класифікацію ефективності для певних одношвидкісних електродвигунів. Вимоги та сфера застосування можуть відрізнятися залежно від ринку, типу двигуна, діапазону потужності та конфігурації системи. Наприклад, регуляторні вимоги, наведені в стандарті IEC для певних діапазонів потужності, не є автоматично обов’язковими для кожної виробничої дільниці чи країни призначення експорту.
Практичний Рішення енергозберігаючого двигуна тому процес починається з підтвердження відповідного стандарту, передбаченого режиму роботи та вимог покупця щодо відповідності. Також у ньому чітко розмежовуються класифікація ефективності двигуна та енергетична ефективність усієї системи. Двигун високої ефективності не усуває проблеми, пов’язані з надмірно великим насосом, обмеженим потоком, погано контрольованим процесом або навантаженням, яке рідко працює в умовах, припущених у розрахунках.
- Визначте цільовий ринок та відповідні вимоги щодо ефективності або безпеки.
- Підтвердьте номінальну швидкість, діапазон крутного моменту, коефіцієнт експлуатаційного запасу, метод охолодження, тип корпусу та межі навколишнього середовища.
- З’ясуйте, чи процес працює при постійному навантаженні, змінному крутному моменті, частих пусках або тривалому роботі при частковому навантаженні.

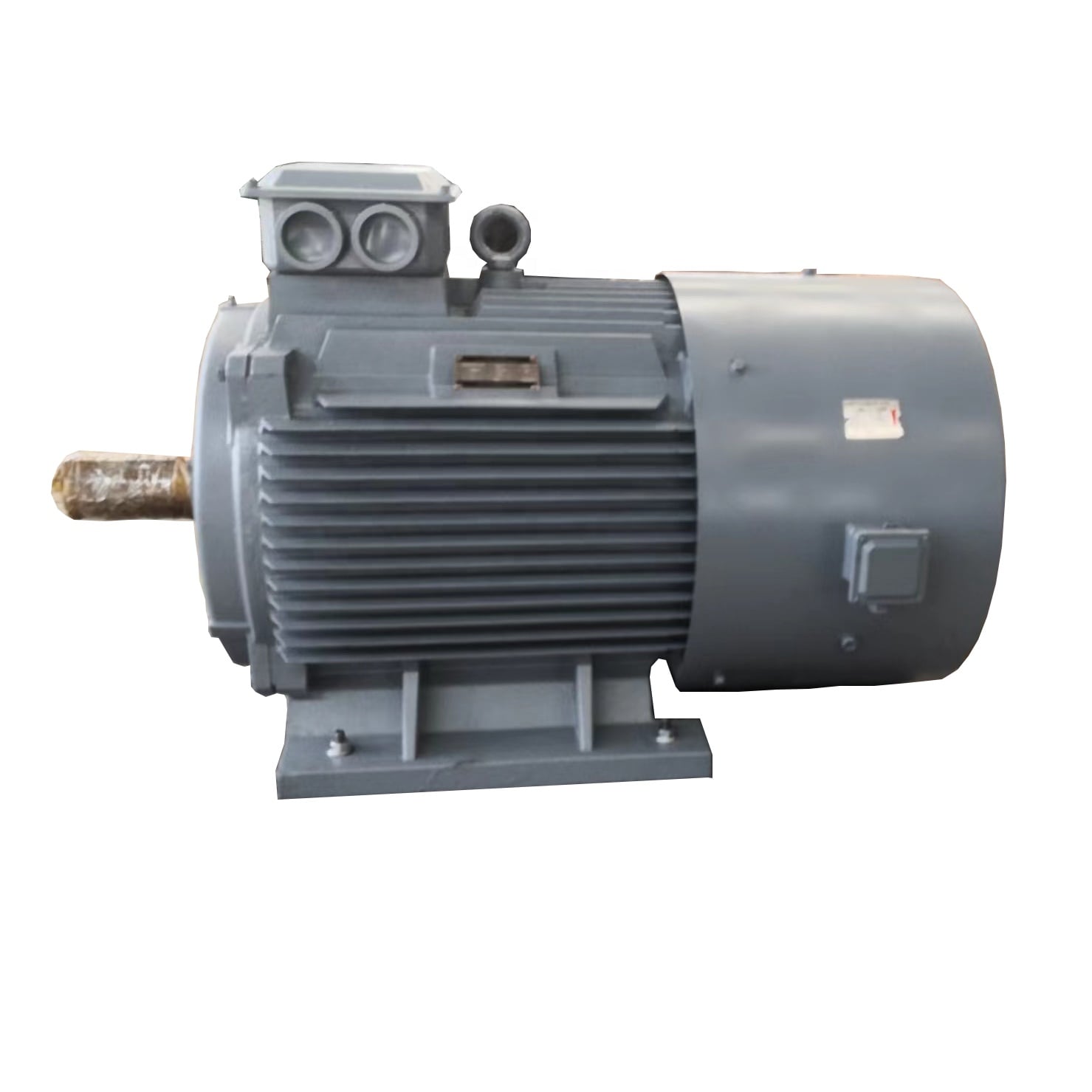

Ризик 2: Оцінка економії на основі даних з таблички замість даних експлуатації
Прогнози економії стають важко обґрунтувати, якщо вони базуються лише на ККД, вказаному на табличці. Більш корисним є порівняння виміряної вхідної потужності, годин роботи, швидкості або витрати, а також профілю навантаження до модернізації. У керівництві Міністерства енергетики США щодо оцінки ПЧВ також наголошується на необхідності зрозуміння профілю навантаження двигуна у періоди пікового навантаження під час оцінки потенційної економії.
Тут рішення щодо енергозберігаючого двигуна має включати базовий план. Записуйте типові режими виробництва замість одного зручного вимірювання. Фіксуйте електричне вхідне навантаження, технологічний вихід, тривалість роботи та будь-які зміни тиску, витрати, температури або продуктивності матеріалу, що впливають на навантаження. Після модернізації результат можна оцінити за порівнянних умов.
Є важлива нюанс: ефективність у режимі часткового навантаження може бути актуальною, особливо для обладнання зі змінним навантаженням, але сама по собі вона не доводить економію. Таке твердження стає переконливим лише тоді, коли чітко визначено сферу застосування та межі вимірювання. Такий підхід захищає інженерні команди як від розчарованих очікувань, так і від внутрішніх суперечок щодо цінності проекту.
Ризик 3: Пропущені механічні вимоги до монтажу та обмеження щодо встановлення
Двигун може відповідати електричним вимогам, але все одно затримати проект, оскільки вал, корпус, фланець, лапи, муфта, основна плита чи вхід кабелю не підходять до існуючої установки. Механічну адаптацію іноді можна здійснити, але її слід спроектувати й затвердити до простою — а не виявляти тоді, коли старий двигун уже демонтовано.
Скористайтеся оглядом рішення «Енергозберігаючий двигун», щоб створити аркуш перевірки розмірів. Порівняйте існуючий двигун і запропонований замінник за такими параметрами: схема кріплення, розміри вала, шпонковий паз, висота осі обертання, загальні габарити, маса, вимоги до вирівнювання муфти, а також доступність для підйому й технічного обслуговування. Якщо потрібен адаптер або модифікація основи, включіть це до методичного опису, графіка й критеріїв приймання.

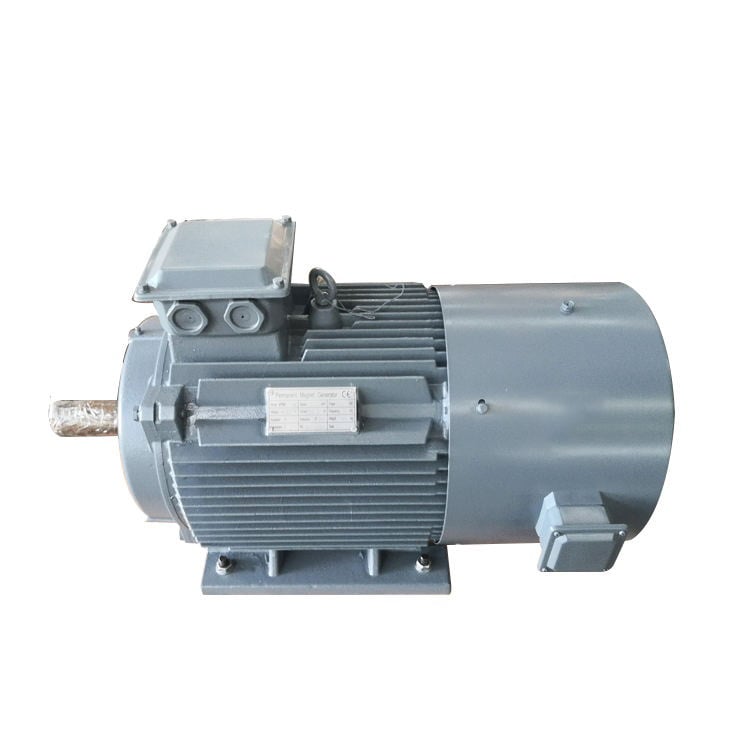

Ризик 4: Розгляд двигуна та перетворювача частоти як окремих закупівель
Системи двигунів з постійними магнітами та частотні перетворювачі вимагають сумісного підходу до керування. Не кожен існуючий перетворювач налаштований для всіх технологій двигунів, а параметри керування, вимоги до зворотного зв’язку, довжина кабелів, комутаційні характеристики, функції захисту та поведінка під час запуску/зупинки можуть впливати на введення в експлуатацію. Частотний перетворювач може забезпечити енергоефективну роботу в процесах із змінним навантаженням, але лише тоді, коли двигун і перетворювач визначаються як єдина система.
Перед замовленням попросіть постачальника та команду з систем керування задокументувати запропонований режим керування двигуном, межі напруги й струму, діапазон швидкостей, набір параметрів, логіку захисту та обов’язки щодо введення в експлуатацію на місці. Рішення щодо енергозберігаючого двигуна також має визначати, що відбуватиметься під час несправності перетворювача, перерви в електроживленні, роботи в обхідному режимі та повторного запуску. Ці деталі менш привабливі, ніж гучне твердження про ефективність, але саме вони запобігають найбільш витратним затримкам під час модернізації.
Ризик 5: Ігнорування реальної експлуатаційної умови
Температура, пил, вологість, висота над рівнем моря, вібрація та вентиляція впливають на безпечну точку тривалої роботи. Номінальне значення, яке є обґрунтованим у чистому приміщенні з гарною вентиляцією, може вимагати перегляду в гарячому корпусі або запиленій технологічній зоні. Систему охолодження, ступінь захисту від проникнення забруднень, конструкцію підшипників та доступ для технічного обслуговування слід вибирати з урахуванням реальних умов експлуатації, а не лише даних креслення.
З цієї причини рішення щодо енергозберігаючого двигуна має супроводжуватися екологічним чек-листом, затвердженим відділами експлуатації та технічного обслуговування. У ньому мають бути вказані температура навколишнього середовища, вентиляція корпусу, забруднення, експозиція до мийки або корозії, висота над рівнем моря (за наявності відповідних умов) та очікувана вібрація. Це допомагає врахувати надійність і технічне обслуговування разом із енергоспоживанням під час складання технічного завдання.
Чек-лист модернізації, що забезпечує аудитоприйнятність рішення
- Визначте ціль процесу. Вкажіть, чи є пріоритетом зниження енергоспоживання, потужність, надійність, відповідність вимогам або їх поєднання.
- Виміряйте базові показники. Збирайте репрезентативні дані щодо електричних параметрів та технологічних процесів до відключення.
- Перевірте відповідність застосування. Проаналізуйте поведінку крутного моменту й швидкості, цикл навантаження, кількість пусків, роботу на частковому навантаженні та стан обладнання, що приводиться в рух.
- Перевірте інтерфейси. Підтвердьте сумісність з електричними, механічними, екологічними вимогами та змінними частотами (VFD) до закупівлі.
- Складіть план введення в експлуатацію. Призначте відповідальніх за налаштування параметрів, вирівнювання, перевірку напрямку обертання, тестування систем захисту та приймальні вимірювання.
- Порівнюйте однакове з однаковим. Проаналізуйте енергетичні та технологічні показники після встановлення за умов, порівнянних із початковими.
Як використовувати рішення для енергозбереження на основі двигунів із меншим ризиком проекту
Найсильніші проекти модернізації не розглядають рішення з енергозберігаючим двигуном як обіцянку єдиного продукту. Вони використовують його як контрольований процес прийняття рішень: зрозуміти навантаження, підібрати двигун і перетворювач для цього навантаження, перевірити інтерфейси встановлення та задокументувати результат. Для двигуна класу ефективності IE4/IE5 це означає перевірку відповідного класу й конфігурації разом із — а не замість — умовами системи.
ENNENG може надавати підтримку на етапі попереднього продажу щодо застосування постійних магнітів у конфігураціях двигунів, включаючи аналіз профілю навантаження, умов експлуатації, напруги, способу кріплення та вимог до інтеграції. Перш ніж надсилати запит на пропозицію, підготуйте табличку існуючого двигуна, дані про обладнання, яке приводиться в рух, виміряні дані експлуатації, креслення чи фотографії інтерфейсу кріплення та інформацію про ПЧ. Чим повніший пакет вхідних даних, тим простіше виявити ризики на ранніх етапах і оцінити, чи вписується рішення з енергозберігаючим двигуном у межі модернізації.
