Hvordan en leverandør av høyeffektive motorer hjelper utenlandske kunder med å utarbeide komplette tekniske kravdokumenter for motorer

Hvordan en leverandør av høyeffektive motorer hjelper utenlandske kunder med å utarbeide komplette tekniske kravdokumenter for motorer

En motorforespørsel kan virke enkel – inntil kjøperen må godkjenne en tegning, sammenligne tilbud og ta imot en ferdig enhet på tvers av landegrenser. En Høyeffektiv motorsupplier legger til verdi ved å omforme spredte e-poster, tegninger og preferanser for navneskilt til ett kontrollert teknisk kravsdokument. Dette dokumentet gir kjøperen, prosjektingeniøren og fabrikken én gjeldende versjon av spesifikasjonen.

For en utenlandsk kjøper er det praktiske spørsmålet ikke bare «Kan denne Høyeffektiv motorsupplier produsere en effektiv motor?» Det er «Kan leverandøren hjelpe oss med å definere den motoren som fungerer i vårt spenningsnett, belastningsprofil, monteringsrom og etterlevelsesprosess?» Et tydelig svar begynner før et tilbud utstedes.

Hvorfor et komplett kravsdokument er viktig

Det er fristende å sende bare effekt, hastighet og en måleffektivitetsklasse. Det er tilstrekkelig for en grov diskusjon, men ikke for en pålitelig konstruksjonsfreigivelse. En Høyeffektiv motorsupplier bør identifisere de manglende betingelsene som kan endre viklingsdesign, termisk margin, akselarrangement, kabinett og testmetode.

IEC 60034-1 brukes vanligvis som referanse for klassifisering og ytelsesinformasjon for roterende maskiner. IEC 60034-30-1 definerer også de kjente IE-effektivitetsklassene: IE2 kalles vanligvis høyeffektiv, IE3 premiumeffektiv og IE4 super-premiumeffektiv. Likevel er en IE-klasse alene ikke en fullstendig motordefinisjon. Nominell effektutgang, poltall, frekvens, driftsart og belastningsmønster påvirker hva kravet faktisk betyr.

For eksempel er det greit å behandle en motors effektklasse som et fast tall for grov planlegging; når omgivelsestemperatur, høyde over havet, ventilasjon eller en variabelhastighetsdrift tas i betraktning, kan den bruksklare kontinuerlige effekten endres betydelig. En kompetent Høyeffektiv motorsupplier registrerer disse forholdene i stedet for å ta dem for gitt uten å si noe.

Steg 1: Start med applikasjonen og belastningsprofilen

Det første arbeidsarket skal forklare hva motoren driver: en pumpe, et ventilatoraggregat, en kompressor, et transportbånd, en blander eller en annen maskin. En Høyeffektiv motorsupplier vil spørre om startfrekvens, driftstimer, belastnings-kurven i forhold til hastighet, overlasthendelser, rotasjonsretning og om en frekvensomformer (VFD) styrer motoren.

• Beskriv den drevne utstyret og dens nødvendige dreiemomentoppførsel.
• Angi kontinuerlig, periodisk eller syklisk drift, samt antall forventede starte per time.
• Bekreft om driften er med fast hastighet eller variabel hastighet.
• Identifiser konsekvensene av nedetid, fordi pålitelighetskrav ofte endrer den passende konstruksjonsvalget.

Tilpasset PM-motorkonstruksjon er spesielt nyttig å diskutere på dette tidspunktet når et standardramme- eller viklingsutvalg kanskje ikke passer den faktiske driftsbruken. Målet er ikke å lage en unik motorkonstruksjon som standard; det er å avgjøre om applikasjonen rettferdiggjør en tilpasset ordning før en produksjonstegning blir endelig.

Steg 2: Fastsett elektriske krav

AHøyeffektiv motorsupplier bør omforme den elektriske diskusjonen til entydige felt: nominell effekt, spenning, frekvens, fase, nominell hastighet eller poltall, tilkoblingsmetode, mål for virkningsgrad, servicefaktor hvis relevant, og tillatt variasjon i strømforsyningen. Utlandsprosjekter mislykkes ofte på dette stadiet fordi man har antatt i stedet for bekreftet anleggs-spenning, kontrollspenning eller frekvens.

Be leverandøren om å oppgi både de ønskede ytelsesverdiene og de betingelsene under hvilke de vil bli verifisert. Dette gjør det enklere å sammenligne forslag på en rettferdig måte. For prosjekter med høy virkningsgrad bør en Høyeffektiv motorsupplier også klargjøre om den angitte virkningsgraden gjelder en definert nominell driftstilstand og hvilken test eller standardreferanse som vil være grunnlag for godkjenningsdokumentasjonen.

Steg 3: Definer mekaniske grensesnitt før produksjon

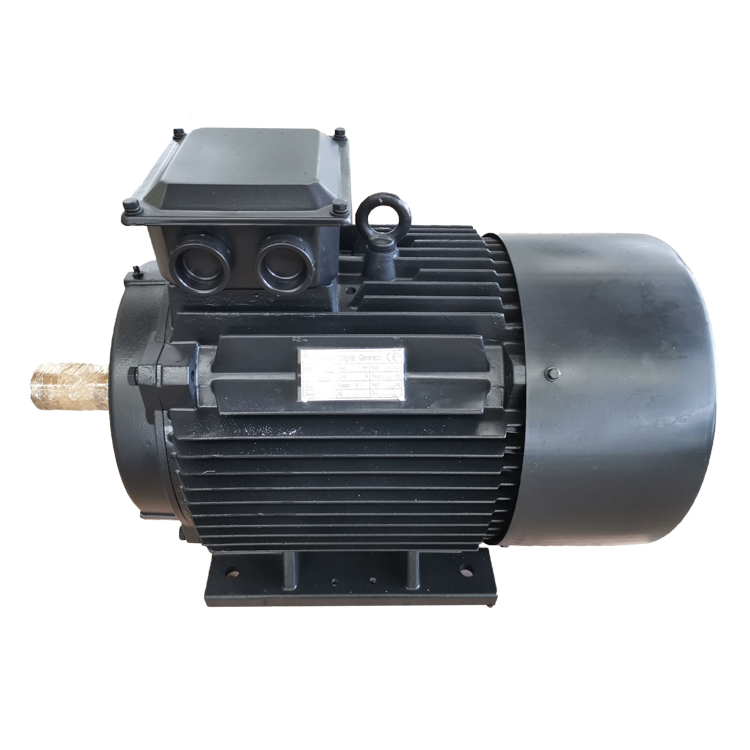

Et tilbud bør ikke behandles som en dimensjonstegning. Kravdokumentet må inneholde rammekonfigurasjon eller monteringsarrangement, akseldiameter og -utstrekning, detaljer om nøkkelrinne, flensdimensjoner, orientering av klemkboks, kabelføring og vektbegrensninger samt eventuelle koblingsbegrensninger. A Høyeffektiv motorsupplier kan utstede en foreløpig generell oppsetttegning slik at kundens mekaniske team kan merke inn endringer tidlig.

Denne gjennomgangen gir praktisk nytte. En liten feiljustering i aksel, flens eller tilgang til klemkboks kan føre til større installasjonsforsinkelser enn det koster å løse på tegningen. Uansett handler det ikke om å samle inn alle mulige mål. Det handler om å identifisere grensesnittene som ikke kan endres etter at motoren har nådd stedet.

Steg 4: Registrer miljø- og beskyttelseskrav

Temperaturområde, høyde over havet, fuktighet, støv, saltutsatt miljø, ventilasjon og installasjonssted hører alle til i dokumentet. A Høyeffektiv motorsupplier bør spørre om motoren er plassert innendørs, utendørs, i et område som rengjøres med vann, i nærheten av korrosive stoffer eller montert på høyde. Disse opplysningene påvirker valg av beskyttelsesnivå for kabinettet, isolasjonssystem, overflatebehandlinger, leier og nedjustering av effekt.

Når man begynner å ta hensyn til nedjustering av effekt på grunn av omgivelsestemperatur og høyde over havet, kan navneskiltverdier se ganske annerledes ut enn den effekten som faktisk bør planlegges for på stedet. Derfor er det viktig at en Høyeffektiv motorsupplier bør merke ufullstendige miljøopplysninger i stedet for å fylle dem ut med generiske antakelser.

Steg 5: Enes om dokumenter, tester og godkjenningspunkter

Kravfilen bør inneholde en tabell over leveranser. En Høyeffektiv motorsupplier kan forberede et dataark, en skisse, et koblingsskjema, navneskiltutforming, en liste over materialer eller komponenter der det er blitt enig, en inspeksjons- og testplan, protokoll for rutinetester og pakkingdetaljer. Det nøyaktige dokumentsettet bør tilpasses prosjektet i stedet for å kopiere en generisk eksportmappe.

For en kjøper fra utlandet er dokumentkontroll også et tillitsverktøy. ENNENGs godkjente virksomhetsprofil beskriver direkte design og produksjon av permanentmagnetmotorer med egen viklingsevne, samt støtte for konfigurasjoner og dokumentasjon på asiatiske, europeiske og nordamerikanske markeder. I praksis kan en Høyeffektiv motorsupplier bruke den tekniske dialogen til å avtale spenningskrav, sertifiseringsforventninger og gjennomgang av tegninger på engelsk uten å hevde godkjenninger som ikke er bekreftet for den spesifikke ordren.

Steg 6: Bruk en revisjonskontrollert godkjennelsessyklus

1. Kjøperen leverer applikasjonsdata og eventuelle eksisterende tegninger eller standarder.
2. Markedet Høyeffektiv motorsupplier leverer en avklaringsliste og et foreløpig dataark.
3. Begge parter løser avvik, alternativer og manglende verdier skriftlig.
4. Leverandøren frigir kontrollerte tegninger og den endelige spesifikasjonen for godkjenning.
5. Produksjonen starter kun etter at den godkjente revisjonen, testomfanget og akseptkriteriene er registrert.

AHøyeffektiv motorsupplier skal merke revisjoner og liste hva som er endret. Dette reduserer det vanlige tverrgrenseproblemet der innkjøp godkjenner én fil, mens ingeniører kommenterer en annen. Det gir også den endelige testrapporten en tydelig spesifikasjonsgrunnlinje.

En praktisk sjekkliste for kjøperens første forespørsel

Bruk denne sjekklisten som utgangspunkt, deretter la Høyeffektiv motorsupplier gjør det om til en prosjektspesifikk mal. Det er riktig at en mer detaljert første forespørsel tar tid. Men den forkorter vanligvis godkjenningsperioden og reduserer sjansen for omforming, ny arbeid eller feil i installasjonen senere.

Kontakt oss

Hvis du vurderer kommersielle permanente-magnetmotorer til salgs og trenger en teknisk utviklet drivløsning som garanterer effektivitet og levetid, er ENNENG din pålitelige partner. Kontakt ENNENG i dag .Snakk med vårt tekniske ingeniørteam for å få et tilpasset drivforslag.

• WhatsApp:+86 18562780228
• E-post:  [email protected]
• Telefon: +86 532 66000559

Velg en leverandør som klarer opp, ikke én som bare gir prisangivelser

Det mest nyttige Høyeffektiv motorsupplier gjør mer enn å gjenta katalogverdier. Den identifiserer beslutningene bak tallene, dokumenterer antagelsene og hjelper det utenlandske teamet med å avklare dem før produksjonen starter. Når de tekniske kravene er fullstendige, blir samtaler om tilpasset PM-motordesign mer strukturerte, effektivitetskrav blir sammenlignbare, og godkjenning blir lettere å håndtere.

Før du ber om en endelig prisangivelse, send tilgjengelig informasjon om applikasjon, elektriske, mekaniske, miljømessige og testkrav i én fil. Be deretter Høyeffektiv motorsupplier om å levere en avklaringsmatrise og en kontrollert dataark. Denne enkle utvekslingen skaper et bedre grunnlag for en effektiv motor og et mer forutsigbart internasjonalt prosjekt.
