インバータ対応モーターを現場で実際に導入する際、なぜケーブルのマッチング選定に注意が必要なのか？

連続式化学プロセスプラントでは、可変速遠心移送ポンプを年間8,400時間運転している場合、プラントの拡張工事後に突然のモーター絶縁破損や原因不明のインバータ保護動作が頻発することがあります。現場の運転技術者がこうした電気的故障を調査すると、遠隔地に設置されたインバータ盤とポンプステーションとの間に長い配線が敷設されていることが判明し、これが破壊的な定在波を生じさせていることが原因であることが多いです。生産の連続稼働を確保するには、VFD対応モーターごとに、厳密にマッチングされたケーブル構成、低インピーダンスのアース方式、および適切な出力フィルタを組み合わせる必要があります。ケーブルは後付けで考えるものではなく、システム全体の信頼性を左右する重要な要素です。

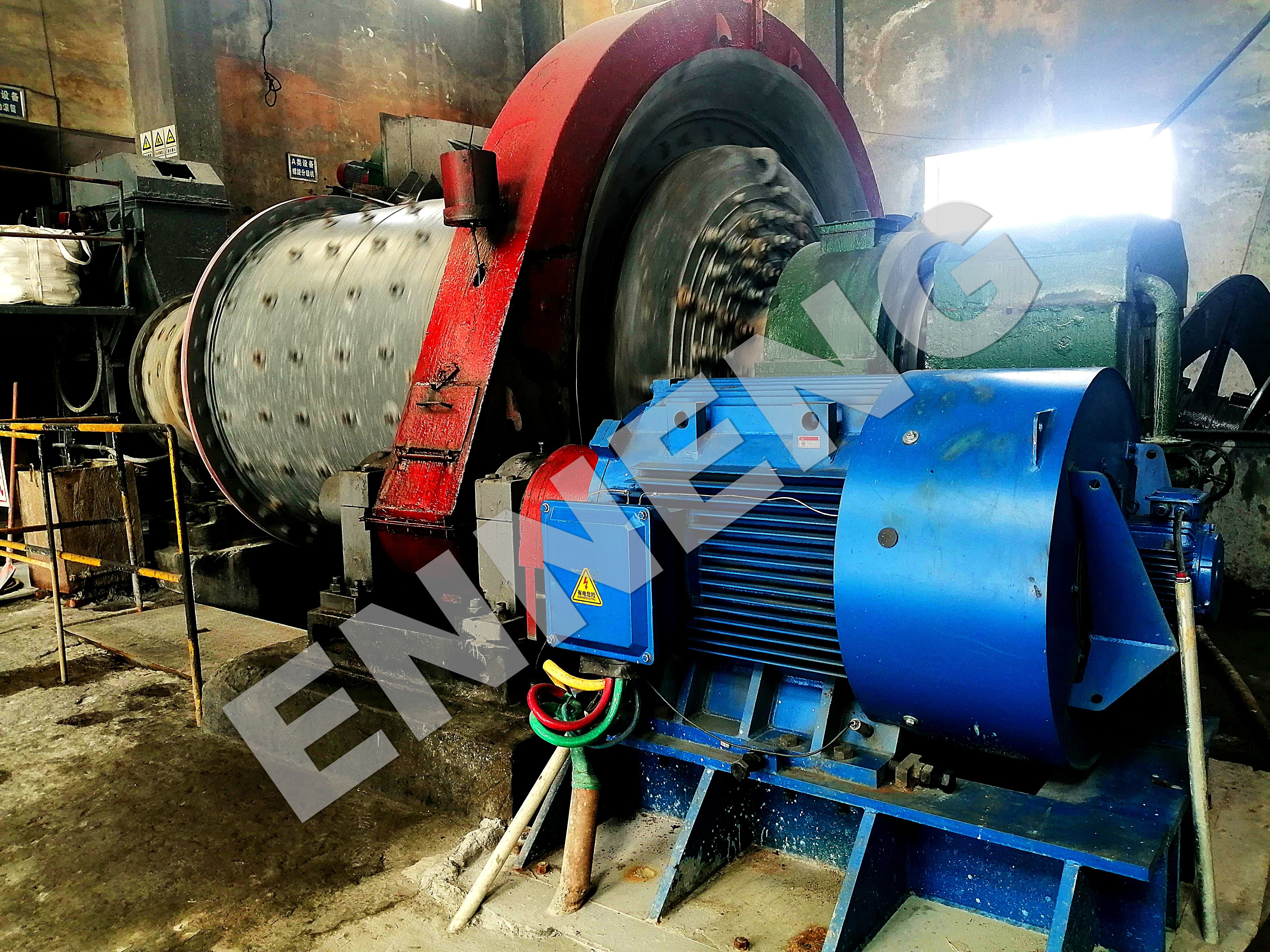

パルス幅変調（PWM）インバータから出力される高周波電圧パルスは、長さが不整合な伝送ケーブルと相互作用し、破壊的な電圧倍増および強い電磁放射を引き起こします。このような電気的ストレスにより、相間絶縁障壁が劣化し、軸受に損傷を与える循環フリューティング電流が誘起され、混雑した産業用ケーブルトレイ内にある感度の高い制御計装機器の信頼性も損なわれます。 ENNENG 高周波伝送に起因するリスクを解消するため、インバータ対応駆動機器およびアプリケーションエンジニアリング支援を提供し、重要な産業製造施設における信頼性の高い運転を実現します。

現場における伝送ダイナミクスおよび電圧反射による危険

最新式のVFD対応モーターを導入すると、従来の商用電源直結機器には見られない高周波電磁機械相互作用が生じます。現代の可変周波数ドライブ（VFD）では、絶縁ゲート・バイポーラトランジスタ（IGBT）が採用されており、1秒間に数千回もの高速スイッチングが行われ、電圧立ち上がり時間が極めて短く（dV/dtが非常に大きい）、しばしば5,000～10,000ボルト／マイクロ秒を超えることがあります。包括的な省エネルギー型モーター解決策では、こうした急峻なパルス波が工場内の配線を伝播する様子を考慮し、絶縁破壊の早期発生を防ぐ必要があります。

反射波現象と絶縁体の誘電破壊

高周波駆動出力パルスが配電ケーブルを伝わってVFD対応モーターへと向かう際、モーター端子の接線ボックスでインピーダンス不整合が生じます。ケーブルの特性サージインピーダンスは30～100オームですが、電動機は数千オームに及ぶ高インピーダンスの誘導性負荷として動作します。この急激な不連続性により、入射した電圧波がインバーター側へ反射し、その後続して到来する電圧波と重畳します。

ケーブル長が30～50メートルを超える設置環境では、この波の重畳により、直流バス電圧の定格値の約2倍に達する過渡電圧スパイクが発生します。標準的な480Vまたは690V産業用電源バスでは、端子電圧のピーク値が頻繁に1,600～2,200ボルトを超えます。こうした激しい過渡スパイクは、ステータ巻線の最初の数ターンに侵入し、ターン間の局所放電による侵食を引き起こし、最終的には相間対地短絡などの重大な障害を招きます。インバータ対応の絶縁電線と空隙のない真空圧力含浸（VPI）処理を採用した強化型カスタムPMモーター設計を導入することで、連続する電圧反射に耐えうる絶縁耐圧性能を確保できます。

共模電流、静電容量による充電、ベアリングのフューティング

差動モードの電圧スパイクに加えて、インバータ駆動システムの高速スイッチング動作により、ステータ巻線の各相とアース（接地）との間に高周波の共通モード電圧が発生します。この共通モード電圧は、ケーブル導体のシールド、モータ内部の空隙、およびベアリングの油膜を介して静電的に結合します。ケーブル配線が不適切な場合、連続的な高周波共通モード電流が、インバータのアース母線およびモータの構造用ベアリングを通じて最も抵抗の小さい経路を求めて流れます。

ベアリングの潤滑膜に印加される共模電圧が絶縁破壊しきい値を超えると、放電加工（EDM）が発生します。微小な電気アークがベアリングの軌道面および転動体表面に小さなくぼみを形成し、早期のベアリング溝状摩耗（フラッティング）、高周波音（ウィーン音）、著しい振動、最終的には機械的固着を引き起こします。先進的なPM同期モータを採用するには、対称構造でシールドされた駆動ケーブルに加え、モータ内部のシャフト接地リングおよび非駆動側ベアリングの絶縁化が不可欠であり、これらにより寄生電流を機械的ベアリングアセンブリから安全に迂回させる必要があります。

インバータ対応モータ向けケーブルの選定

VFD対応モータに適したケーブルを選定するには、ケーブルの物理的構造、シールド形状、誘電体絶縁材、および二次的な保護フィルタリング性能を総合的に検討する必要があります。一般の商業ビル配線用ケーブルやシールドなしトレイケーブルは、パルス幅変調（PWM）駆動回路に必要な物理的シールド性能および誘電耐力に不足があります。

対称型シールドケーブル構造および低インピーダンス接地

適切なケーブル構造は、循環接地電流および電磁干渉を抑制する上で決定的な役割を果たします。標準の非シールド電源ケーブルや、単一の接地導体を備えた4芯ケーブルでは、非対称な磁界が生じ、周囲の計装トレイに高レベルのコモンモード接地電流を誘起します。専用のVFD対応モータ設置には、3本の位相導体と、導体間隙内に均等に配置された3本のセグメント化接地導体を含む、対称型シールドインバータケーブルが必要です。

重厚な編組錫めっき銅線と、重ね合わせたアルミニウム・マイラーテープの2層構造による継続的なシールドにより、高周波帯域での減衰性能が大幅に向上しています。駆動装置エンクロージャおよびモータ端子箱の両方で、360度全周対応の真鍮製EMCケーブルグランドを用いてこれらのシールドを終端することで、共模電流に対する低インピーダンスの帰路が確保されます。この厳密なノイズ封じ込めにより、近接するプログラマブルロジックコントローラ（PLC）ネットワークやプロセスセンサ配線が高周波電磁ノイズによって妨害されるのを防ぎます。

対策構成：出力リアクタ、dV/dtフィルタ、正弦波フィルタ

電気変電所と駆動機器間の配線距離が長くなるレイアウト制約がある場合、VFD対応モータを保護するために補助的な出力フィルタリングが必要になります。AC出力側リアクタを追加することで、誘導性インピーダンスが導入され、電圧立ち上がり時間を減衰させ、中程度の距離における容量性充電電流を抑制します。

ケーブル長が75～100メートルを超える場合、ローパスdV/dtフィルターを設置することで、電圧立ち上がり時間を200ボルト／マイクロ秒未満に減衰させ、端子におけるピーク反射電圧を安全な動作範囲内に抑えることができます。また、深井戸用潜水ポンプや遠隔地の鉱山スラリーラインなど、数百メートルに及ぶ極端な設置環境では、完全正弦波フィルターを用いてパルス幅変調（PWM）による方形波を滑らかな正弦波電圧に変換します。 ENNENGモーター製品 110V～690Vの統一された定格電圧および5kW～5MWの定格出力に対応するよう設計されており、可変周波数運転においても優れた絶縁耐力と機械的堅牢性を発揮します。独立系発電設備や遠隔監視施設向けには、ENNENGが1kW～10kWの垂直軸風力タービンシステムを提供しており、特に3kW、5kW、10kWのプラットフォームに重点を置いて、安定した電力供給を実現しています。

技術基準・電気設備規程・現場保守手順

産業用ドライブの設置には、厳格な国際工学基準および職場の電気設備規程を遵守する必要があります。絶縁協調は、インバータ供給巻線絶縁の適合性評価および型式試験についてIEC 60034-18-41のガイドラインを満たす必要があります。モータ端子の耐電圧限界は、インバータ対応電動機に関するNEMA MG-1第31部の仕様に準拠する必要があります。先進的な永久磁石同期モータ（PMSM）を工場のエネルギー管理プログラムに統合することで、ISO 50001に基づくエネルギー管理フレームワーク下で実証済みのカーボン削減を支援します。

長期的な信頼性を確保するには、体系的な予防点検手順が必要です。電気技術者は、アースクランプの高頻度測定を実施し、接地循環電流を監視するとともに、IEEE 43規格に基づき絶縁抵抗の基準値測定を行わなければなりません。また、端子ラグ全体を対象とした定期的な赤外線サーモグラフィー検査により、機械的振動や熱サイクルによって生じる高抵抗接触部を特定します。さらに、EMCグランド終端部については年1回の点検を実施し、シールド固定面が清掃され、適切な締付け状態で、腐食がないことを確認しなければなりません。

技術サポートおよび産業用ケーブル統合に関するお問い合わせ

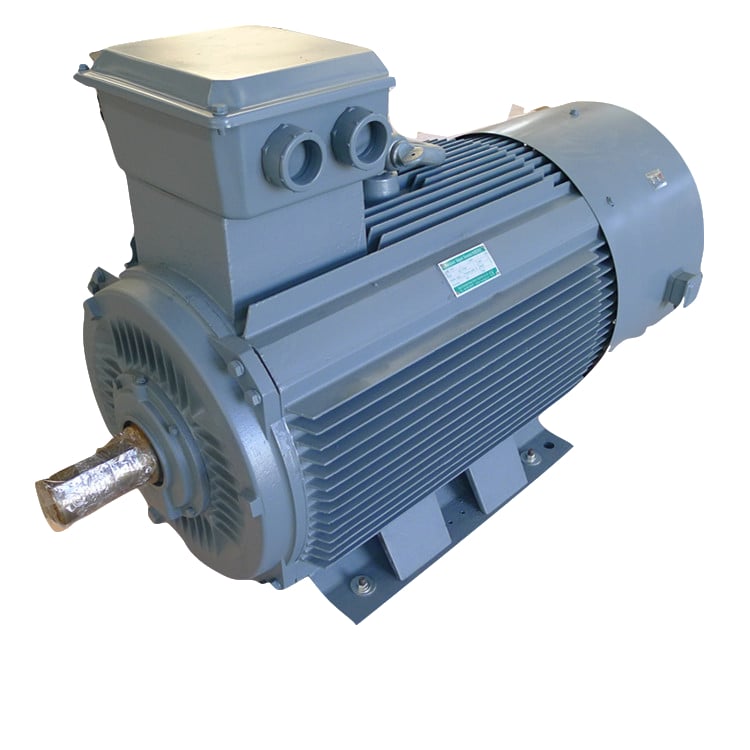

VFD対応モーターによる最適な性能を実現するには、インバーターのパルススイッチング、ケーブルのインピーダンス特性、駆動負荷の特性曲線という、システム全体の相互作用を総合的に分析する必要があります。先進的な Vfd 対応モーター 電気エネルギーの無駄を削減し、絶縁材の早期劣化を防ぎ、連続運転機械全体の機械的信頼性を確保します。アプリケーションエンジニアが、高周波システムの完全なモデリング、ケーブルのインピーダンスマッチング計算、およびドライブのワンストップ選定支援を提供します。現場の配線条件を評価し、カスタマイズされたモーターシステムを仕様設定するため、本日中に技術チームまでお問い合わせください。

• WhatsApp： +86 18562780228
• Eメール：  [email protected]
• 電話番号： +86 532 66000559

F AQ

Q：VFD対応モーターにおいて、なぜケーブル長が電圧反射による応力増大を招くのですか？

A： パルス幅変調（PWM）インバーターからのパルスがケーブル上を伝わる際、モーター端子でインピーダンス不整合が生じます。ケーブル長が長い場合、パルス立ち上がり波面の伝搬時間が、パルスの立ち上がり時間の半分以上になります。この時間遅れにより、反射した電圧波が進行波と重畳し、端子電圧のピーク値が2倍に達して巻線絶縁に著しい応力を及ぼします。

Q：電磁妨害（EMI）およびベアリング電流を最も効果的に低減するケーブル構造はどれですか？

A： 対称構造のシールド付きVFDケーブルで、3本のアクティブ位相導体と、その間に配置されたセグメント状のアース線3本を備え、優れた電磁的バランスを実現しています。この配線構造を、アルミニウム・マイラーテープと高密度スズめっき銅編組線による二重シールドで覆うことで、低インピーダンスのアースリターン経路を確保します。この構成により、コモンモードのアース電圧が打ち消され、周辺の制御計装機器を電磁ノイズから保護します。
