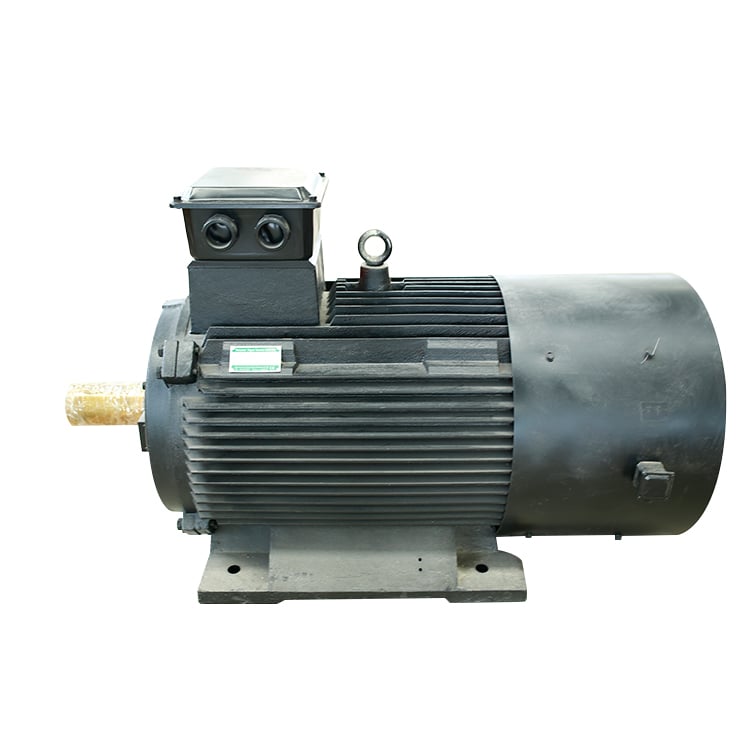

永久磁石発電機（PMG）は、そのシャフト回転数が変化した場合、自ら固定の電圧および周波数を生成しません。風力、小水力、エンジン駆動など、回転速度が変動するシステムでは、回転速度の変化に伴い、発電機の一次的な電気出力も変動します。バッテリーやインバーター、負荷母線、または系統連系点における安定した電力供給は、永久磁石発電機（PMG）を制御された電力変換システムの一部として扱うことによって実現されます。
この区別は、離島や独立系（オフグリッド）のプロジェクトにおいて特に重要です。発電機の銘板には定格運転点が記載されることがありますが、実際の現場では、さまざまな運転点で運用されます。実務上の問いは「この発電機は電力を生成するか？」ではなく、「この全体システムは、変動する機械的入力パワーを確実に回収し、電気的制限値を安全に保ち、負荷に対して利用可能なエネルギーを確実に供給できるか？」です。
なぜPMGの生出力が回転速度とともに変化するのか
永久磁石発電機（PMG）は、別励磁式のロータ界磁巻線の代わりに、ロータに永久磁石を用います。ロータが回転すると、その磁束がステータ巻線を切り、交流電圧を誘起します。一般的に、回転速度が高くなるほど、単位時間あたりに磁束がステータ巻線を通過する回数が増え、出力周波数が上昇します。また、誘起電圧も、設計上の限界や負荷効果が顕著になるまで、速度とともに増加傾向にあります。
このため、可変速タービンでは、通常、発電機端子を固定電圧の交流負荷に直接接続できません。低速では電圧が不足し、高速では下流の機器が許容できる電圧を超えるおそれがあります。さらに、電気的負荷が変動することでも状況は複雑になります。すなわち、電流の流れ込みによって巻線やケーブルに電圧降下が生じ、過大な電流は発熱を引き起こします。
重要な補足として、生出力が可変であることは、利用可能な電力が不安定であることを意味しません。これは、 永久磁石発電機 pmg アプリケーションに必要な電圧および周波数と、シャフト回転速度の変動とを分離する電気インターフェースが必要です。
変動する発電を安定した電力に変換する制御システム
現代の多くの可変速システムでは、この制御システムは5つの機能を担います。すなわち、発電機出力の周波数可変交流を変換すること、制御されたエネルギー蓄積機能を確保すること、出力を調整すること、利用可能な機械的出力に応じて制御すること、および機器を保護することです。バッテリー充電、独立型交流供給、系統連系といった用途によって具体的な構成は異なりますが、基本的な制御ロジックは共通しています。
1. 発電機出力の整流

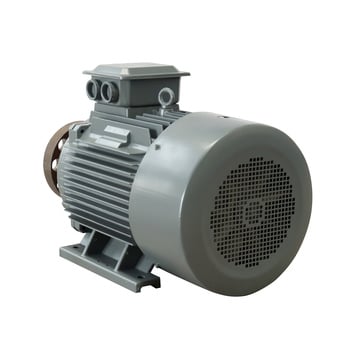

三相永久磁石発電機（PMG）は、通常、ダイオードブリッジまたは能動制御型整流器に接続されます。整流により、周波数が変動する交流が直流に変換されます。受動型ブリッジは構造が単純ですが、能動型整流器を用いることで、コントローラーが発電機の電流およびトルクに対してより高度な制御を実現できます。ただし、いずれの方式を選択しても、実際の運転条件に応じた電線・放熱経路・保護装置の適切な選定は不可欠です。
2. DCリンクの安定化
整流後、コンデンサ（一部のシステムではバッテリーやDC／DC段を含む）がDCリンクを構成します。この段階では、短期的なリップルを吸収し、コントローラーが所定のDC電圧範囲を維持できるようにします。永久磁石発電機（PMG）と整流器の制御に関する研究では、発電機の相周波数が変化してもDCリンク電圧を制御可能であることが実証されています。これは制御アーキテクチャの一例であり、すべてのプロジェクトに共通する標準的な電圧設定値を示すものではありません。
したがって、永久磁石発電機（PMG）は、最終ユーザーが安定したDCバス電圧を得るために一定の回転速度（RPM）で回転する必要はありません。コンバーターは、バス電圧、電流、回転速度または電気的周波数、温度を監視し、許容範囲内でスイッチング動作や負荷特性を適宜調整します。
3. 用途に応じた逆変換または変換
バッテリーシステムでは、チャージコントローラーまたはDC／DCコンバーターが充電電流を制御し、過電圧を防止します。固定AC負荷向けには、インバーターがDCリンクから必要な電圧および周波数を合成します。系統連系型システムでは、パワーエレクトロニクスが供給される波形を系統と同期させ、接続に関する規則を遵守します。安定した50Hzまたは60Hzの出力は、可変速永久磁石発電機（PMG）の素子端子ではなく、インバーター制御インターフェースに属します。
負荷制御が、出力の安定性と発電機の両方をいかに保護するか

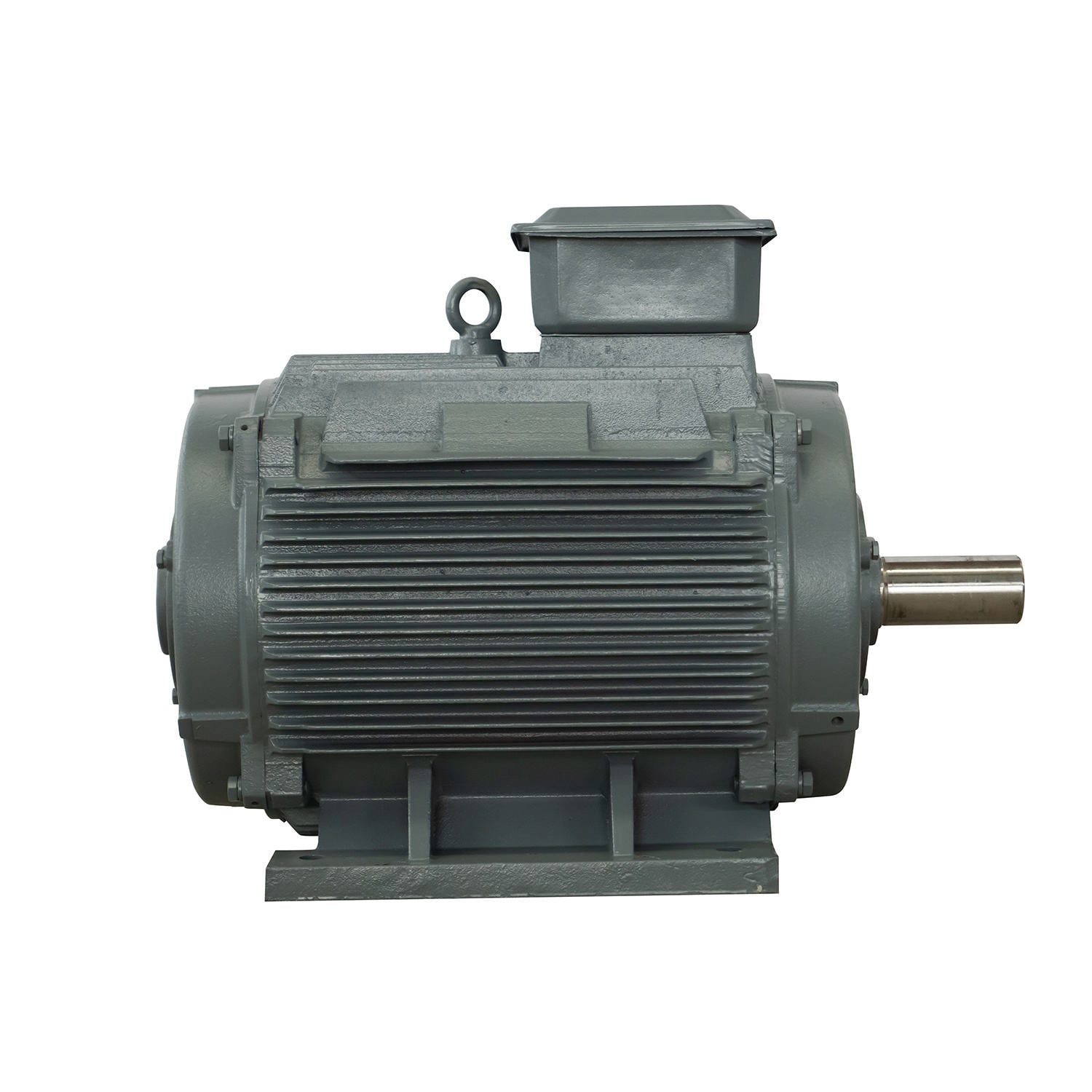

電気的負荷は、同時に機械的負荷でもあります。コントローラーがより多くの電流を引き出すと、シャフトに逆らう電磁トルクが増大します。逆に電流引き出し量が減少すると、原動機は加速します。これにより、 永久磁石発電機 pmg システムには有用な制御手段が得られます。すなわち、タービン、エンジン、あるいは水車の運転点を適切な範囲内に保ちつつ、DCバス電圧を許容範囲内に維持するために、発電機電流を指令するという方法です。
最大電力点追従（MPPT）がその一例です。風速が変動する場合、MPPTコントローラーは適切な動作点を推定または測定し、ローターを非効率な回転速度に強制することなく、発電エネルギーを効果的に回収できるよう電気的負荷を調整します。これは魔法ではありません。風況や機械的入力が不足している状況では、コントローラーが定格出力を「作り出す」ことはできません。ただし、得られるエネルギーをより実用的に活用できるようにし、不適切な固定回転速度への無理な追従を防ぐことができます。
一方、高回転域側では、永久磁石発電機（PMG）を採用したシステムには、過回転および過電圧に対する対策が必要です。原動機の種類やプロジェクト設計に応じて、ブレードピッチ制御やフーリング制御、機械式ブレーキ、分流負荷（ダンプ負荷）、コンバータの電流制限、あるいは制御された緊急停止などが検討されます。これらの対策は全体として整合性を保って設計される必要があります。異常事象のすべてを単一の部品に依存させるのは、不適切な設計手法です。
永久磁石同期モーター（PMSM）の原理が適用される場面
永久磁石同期モータ（PMSM）と永久磁石発電機（PMG）は、同じ永久磁石を用いた電磁的原理に基づいていますが、エネルギーの流れの方向が異なります。PMSMは通常、制御された電力を受け取り、シャフトにトルクを発生させます。一方、発電機はシャフトに与えられたトルクを受けて電力を生成します。ベクトル制御という考え方は両者に共通しており、ステータ電流を制御することで電磁トルクを制御できます。発電機システムでは、この関係性により、コンバータがロータへの負荷を調整することが可能です。
この関係性は、ドライブ・発電機一体型パッケージを仕様策定する際に有用です。制御チームは、センシング方式、ファームウェアの動作モード、故障時の挙動、熱設計上の前提条件などを個別に確認する必要があります。つまり、永久磁石同期モータ（PMSM）向けに設定されたコントローラが、自動的に発電機動作に対応できると想定してはいけません。ハードウェアは類似している場合でも、運用目的や保護ロジックは同一ではありません。
出力が「安定」と判断する前に確認すべき事項
安定した永久磁石発電機（PMG）システムは、単に発電機の仕様書だけではなく、システム全体として点検する必要があります。まず、原動機の回転速度範囲およびトルク特性から始めます。その後、想定される発電機の出力電圧および周波数範囲、整流器またはコンバータの定格、DCリンクの制限、ケーブルの電圧降下、バッテリの充電可能限界またはインバータの要件、アース接続、および故障保護を文書化します。
- 実際の回転速度範囲を計測します：定格回転数（RPM）という単一の値ではなく、通常運転時、突風時、起動時、および故障時の各条件を確認します。
- 変換段階を一括して点検します：整流器、DCリンク、コントローラ、インバータがそれぞれ互換性のある電圧および電流限界を有しているかを検証します。
- 負荷ステップ試験を実施します：負荷が急激に変化した際のDCバス電圧の回復状態、出力波形、電流制限動作、および温度上昇を観察します。
- 余剰エネルギーへの対応を計画します：機械的入力が負荷またはバッテリの充電可能限界を超えた場合に、システムがどのように動作するかを明記します。
- 設置工事の発注：配線の抵抗値、コネクタの品質、アース状態、制御設定を確認します。システム損失は、発電機の不具合と誤認されることがあります。
適切な安定化戦略の選択
永久磁石発電機（PMG）には、あらゆる用途に万能な制御パッケージはありません。小型のバッテリー充電システムでは、整流、専用充電コントローラー、および分流負荷が用いられる場合があります。遠隔地のACマイクログリッドでは、堅牢なDCリンク、インバーター制御、蓄電池との連携制御が必要になることがあります。一方、商用電力系統に接続する風力発電システムでは、系統同期機能、系統規格（グリッドコード）への対応、および保護機能を備えたコンバーターが必要です。
離島、山間部、分散型エネルギーなどの遠隔地プロジェクトにおいて、最も信頼性の高い仕様検討は、現場データから始まります。すなわち、風速範囲、機械的入力特性、周辺環境条件、ケーブル延長距離、蓄電設備、負荷特性、保守点検の可否といった要素です。アプリケーションに特化した設計および巻線対応能力を備えたサプライヤーであれば、発電機の出力電圧・相数・熱設計・制御装置との互換性を、こうした現場条件に最適に調整することが可能です。このプロセスによって、永久磁石発電機（PMG）は単体であらゆる変動に対応しようとする孤立した部品ではなく、安定した電源システムを構成する一要素として機能するようになります。
