Mukautettu korkean hyötysuhteen IE5 3-vaiheinen pysyväismagneettinen synkronimoottori (PMSM) teollisiin ilmakompressoreihin

Tuotteen yleiskatsaus ja toimintaperiaate

Teollisten ilmapuristimien käyttöön suunniteltu räätälöity korkean hyötysuhteen IE5 PMSM-moottori on kehitetty ratkaisemaan perinteisten puristettujen ilmajärjestelmien korkea energiankulutus. Toisin kuin perinteiset induktiomootorit, joiden hyötysuhde laskee huomattavasti osakuormituksessa, PMSM-moottorit säilyttävät erinomaisen hyötysuhteen myös silloin, kun puristin toimii alhaisella kierrosnopeudella tai vähemmällä ilmankulutuksella. Tämä moottori on suunniteltu käytettäväksi erityisen muuttuvataajuusohjain (VFD) kanssa, mikä mahdollistaa puristimen tehon tarkkaa säätöä paikan ilmankulutuksen mukaan.

Rotaattori on rakennettu korkean suorituskyvyn pysyväismagneeteista, mikä varmistaa, että pyörimisnopeus on täysin synkronoinnissa syöttötaajuuden kanssa. Tämä synkronointi poistaa epäsynkronisten moottoreiden "liukumahäviöt", mikä johtaa jäähdytystehokkaampaan ja tehokkaampaan käyttöjärjestelmään. Tilanhallijoille ja OEM-rakentajille tämä sarja tarjoaa vahvan tien hiilineutraalisuustavoitteiden saavuttamiseen samalla kun ilmanvaihtolaitteiden kokonaishintaa (TCO) vähennetään.

Tärkeimmät ominaisuudet

• IE5-erityisen korkea hyötysuhde: Ylittää kansainväliset IE4/IE5-standardit huomattavasti ja vähentää merkittävästi kompressoripakettien ominaisvoimaa (kW/m³/min).

• Korkea tehokerroin: Toimii luonnollisesti arvolla 0,98–0,99, mikä vähentää loistehon kysyntää ja lämmön muodostumista sähköinfrastruktuurissa.

• Laaja nopeussäätöalue: Säilyttää korkean vääntömomentin ja hyötysuhteen 10–120 %:ssa nimellisnopeudesta, mikä tekee siitä ihanteellisen muuttuvan ilmamäärän säätöön.

• Kompakti ja kevyt: Noin 30 % pienempi tilavuudeltaan ja 35 % kevyempi kuin vastaavanlainen induktiomoottori, mikä yksinkertaistaa integroidun kompressorin suunnittelua.

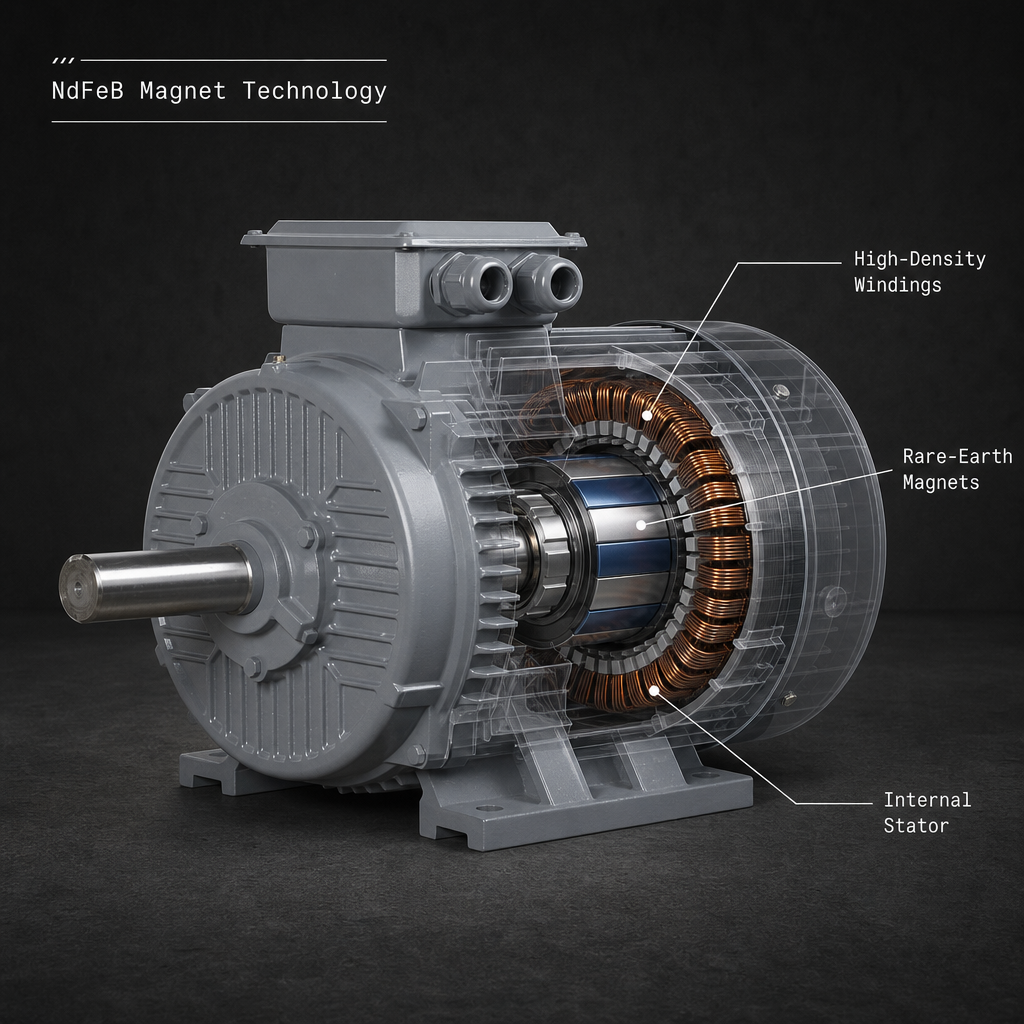

• Korkea kyllästyskoerisiviteetti: Käyttää edistyneillä pinnoitteilla varustettuja NdFeB-magneetteja, jotta saavutetaan pitkäaikainen vakaus ja kestävyys lämpödemagnetisaatiota vastaan lämpötiloissa jopa 150 °C.

• Alhainen melu ja värinä: Tarkka roottorin tasapainotus ja sähkömagneettinen optimointi edistävät hiljaisempaa kompressorihuoneen ympäristöä.

Tekniset tiedot

Tekninen näkökulma

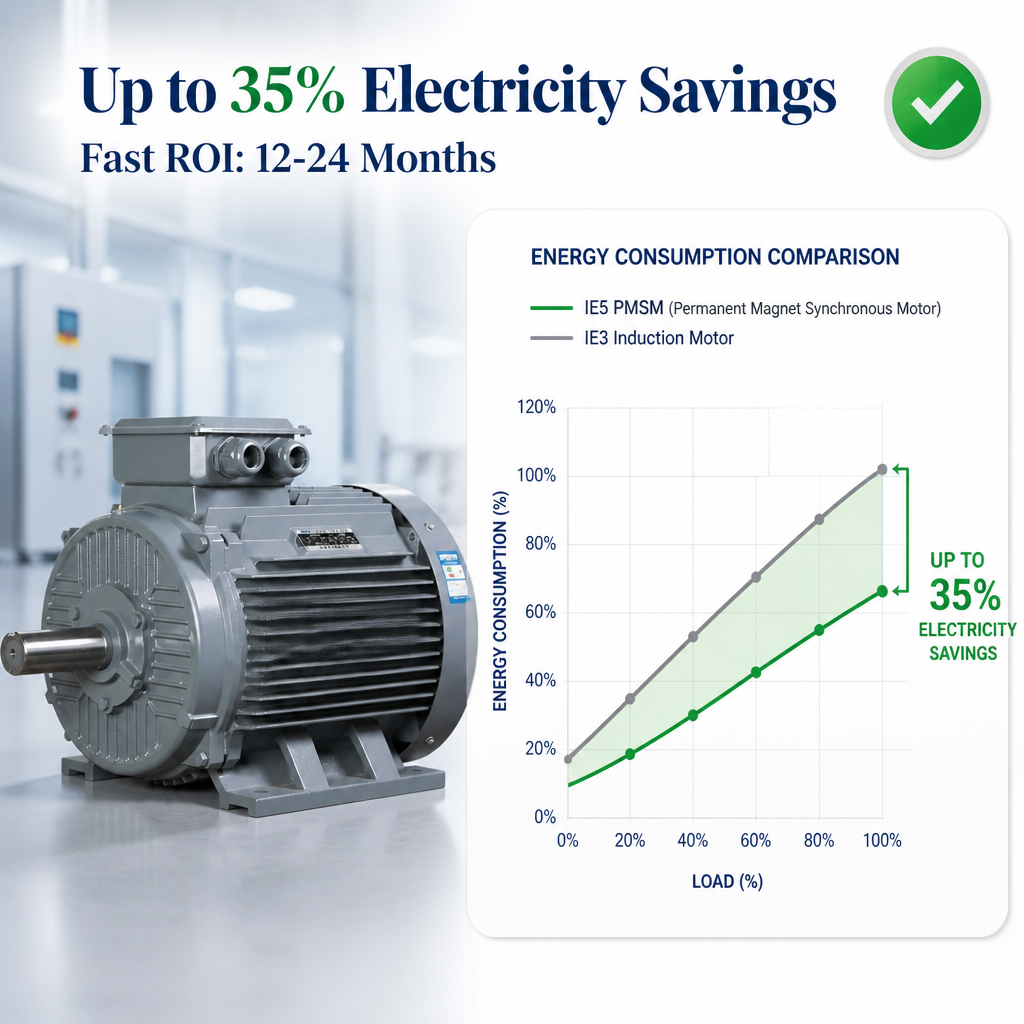

Teollisissa ilmanpuristinsovelluksissa "erityinen teho" (tuotetun ilmamäärän yksikköä kohden kulutettu energia) on suorituskyvyn tärkein mittari. Perinteiset moottorit menettävät huomattavaa hyötysuhdetta, kun taajuusmuuttaja hidastaa moottoria tyhjäkäynnin tai alhaisen kuorman aikana. Sen sijaan ENNENG IE5 PMSM:n hyötysuhde säilyy lähes tasaisena jopa 25 %:n kuormituksella. Tämä ominaisuus johtaa suoraan "sähkön säästöihin", jotka ovat usein 15–35 % suuremmat kuin induktiomoottoreihin perustuvissa järjestelmissä vuosittaisen käyttösyklin aikana.

Lisäksi PMSM:n korkeampi tehokerroin vähentää virran tarvetta samalla teholla kilowatteina. Tämä alentaa lämpökuormitusta kaapeleissa, kontaktoreissa ja yläpuolisessa muuntajassa, mikä voi mahdollisesti vähentää tehdasrakennuksen sähköjärjestelmän vaadittavaa kapasiteettia. Kun moottori yhdistetään korkean suorituskyvyn vektoriohjattuun taajuusmuuttajaan, se tarjoaa nopean vastauksen, joka tarvitaan vakion linjapaineen ylläpitämiseen ±0,1 barin tarkkuudella.

Sovellukset

Ruuvikompressorit: Yleisin sovellus, jossa PMSM-moottorin muuttuvan nopeuden tehokkuus tuottaa nopeimman takaisinmaksuajan. Soveltuu sekä öljyä ruiskutettaviin että öljytömiin ruuvipaketteihin.

Sentrifugaalipakkaajat: Erityisesti suunniteltujen PMSM-moottorien korkean nopeuden versioita voidaan integroida suurten keskipakoisilman käsittelylaitteiden vaatimiin korkeisiin kierrosnopeuksiin ja tehotiukkuuteen.

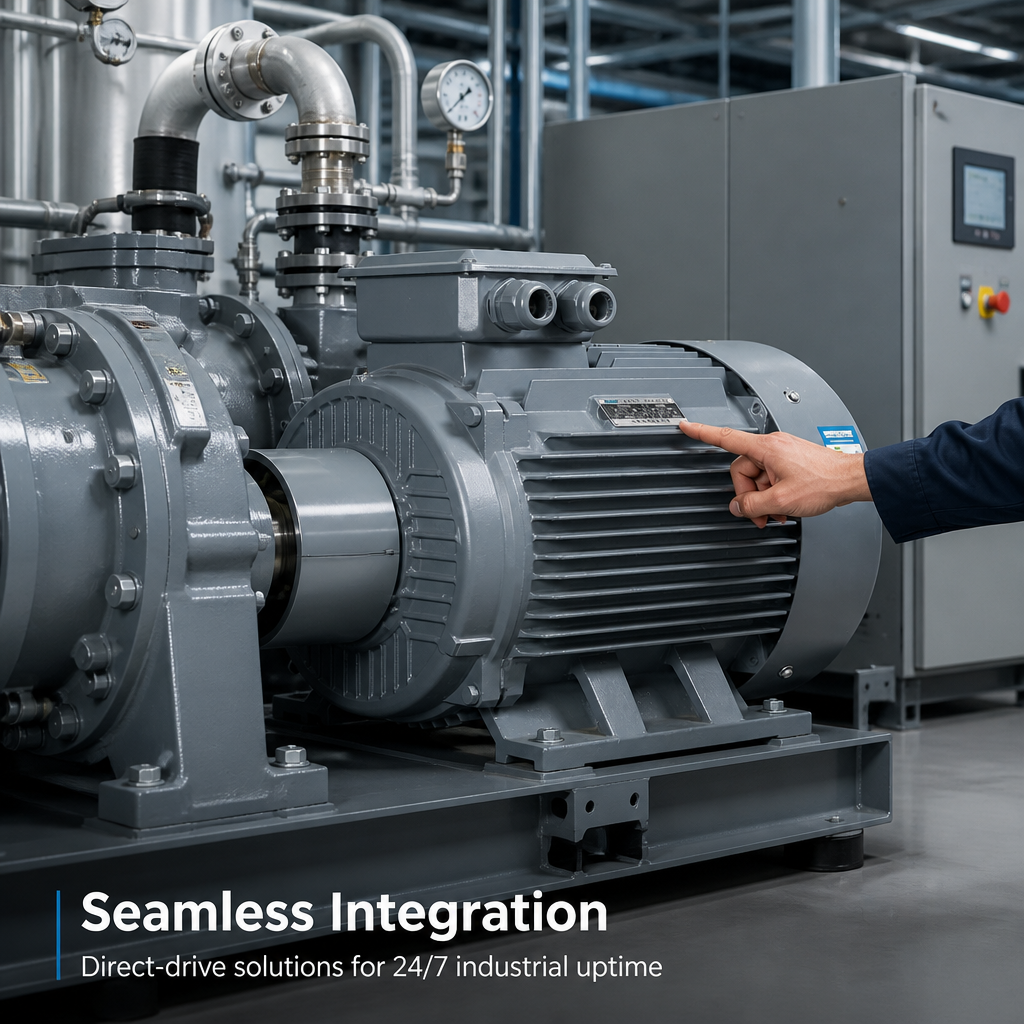

Uudelleenvarustukset: Suunniteltu suoraan vaihtoehtona vanhoille IE2/IE3-induktiomoottoreille olemassa oleviin puristimen asennuksiin energiankulutuksen välittömän vähentämiseksi.

Teollisuuspuhaltimet: Suuritehoisia ilmanjakojärjestelmiä jätevesien käsittelyyn tai pneumaattiseen kuljetukseen, jotka hyötyvät tarkasta virtauksen säädöstä ja IE5-tehokkuudesta.

Kaupallinen arvo ja valinta

Ilmanpuristimien IE5:n PMSM-päivityksen kaupallinen arvo johtuu pääasiassa "takaisinmaksuajasta". Koska ilmanpuristimet toimivat usein 6 000–8 000 tuntia vuodessa, sähkönkulutuksen 20–30 %:n vähentäminen kattaa yleensä alkuperäisen hinnanlisän 12–18 kuukaudessa. ENNENG tarjoaa kattavan ROI-laskimen, jolla ostajat voivat määrittää näitä säästöjä paikallisten sähkötariffien ja käyttöprofiilien perusteella.

Valinta vaatii moottorin kierrosnopeus/vääntömomenttikäyrän sovittamista tietyn ruuvi-ilmanpääsyn vaatimuksiin. Suosittelemme antamaan ilmanpääsyn huipputehon, nimelliskierrosnopeuden ja kiinnitysmitat (B3, B5 tai erikoisliitoslevy) räätälöityä ratkaisua varten. Tekniikkatiimimme voi myös auttaa varmistamaan yhteensopivuuden olemassa olevan VFD:n kanssa tai tarjoamaan integroidun "moottori + ohjain"-pakettiratkaisun.

UKK

K: Toimiiko tämä moottori millä tahansa VFD:llä?

A: Ei. Siihen tarvitaan taajuusmuuttaja, jossa on pysyväismagneettiohjausohjelmisto (vektoriohjaus). Vaikka useimmat nykyaikaiset korkealuokkaiset taajuusmuuttajat tukevat tätä, suosittelemme parametrien tarkistamista tai ENNENG-sertifioidun taajuusmuuttajan käyttöä.

K: Kuinka estetään magneettien kytkentä pois päältä?

A: Käytämme korkeaa koervoimaa omaavia NdFeB-magneetteja ja varmistamme, että moottorin lämmönkehityksen suunnittelu (luokan F/H eristys) pitää käyttölämpötilat hyvin alapuolella kytkentäpoistumisen kynnystä.

K: Onko kiinnityskoko sama kuin tavallisella induktiomootorilla?

A: Tarjoamme standardit IEC-kehysmitat helpottaaksemme vaihtoa, mutta koska PMSM on pienempi, tarjoamme usein räätälöityjä sovittimia tai liitoslevyjä, jotta moottori sopii täydellisesti kompressorisi kansiorakenteeseen.

K: Mitä tietoja minun on annettava räätälöidyn tarjouksen saamiseksi?

A: Anna pyydetty nimellisteho, nimellisnopeus, syöttöjännite ja tarkka käyttösovellus (esim. ruuvikompressorin ilmanpäästöosan malli).
