هنگامی که شرکت‌های بزرگ تولیدی، شرکت‌های بزرگ شیمیایی و گروه‌های فلزکاری طرح‌هایی را در سطح کل کارخانه اجرا می‌کنند راه‌حل موتور صرفه‌جویی در انرژی برای تحقق الزامات خنثی‌سازی کربن و کاهش هزینه‌های عملیاتی، هیئت‌مدیره انتظار دارد کاهش قابل تضمین مصرف کیلووات‌ساعت و ادامه بی‌وقفه تولید را تجربه کند. با این حال، برنامه‌های بازآفرینی انرژی در مقیاس سازمانی اغلب به دلیل استفاده از استراتژی جایگزینی یکسان موتورها برای صدها دستگاه متفاوت، متوقف یا با عملکرد پایین‌تر از انتظار مواجه می‌شوند. عدم ارزیابی پیشینه واقعی بار کاری (دیوتی‌سایکل)، اعوجاج هارمونیک شبکه برق، استانداردسازی قطعات یدکی و محدودیت‌های حرارتی محیطی پیش از اجرای طرح، می‌تواند منجر به تخمین اغراق‌آمیز صرفه‌جویی انرژی، قطع‌شدن‌های غیرضروری درایوهای تنظیم سرعت متغیر (VFD) و افزایش هزینه‌های موجودی انبار شود.
به‌روزرسانی موتورهای سراسر کارخانه با موفقیت، صرفاً خرید اجزا نیست؛ بلکه پروژه‌ای مهندسی سیستم‌های الکترومکانیکی یکپارچه است. جایگزینی موتورهایی که بار کمی دارند یا به‌صورت دوره‌ای کار می‌کنند، بازده مالی ضعیفی ایجاد می‌کند؛ در عین حال، به‌کارگیری درایوهای دائمی مغناطیسی با سرعت متغیر بدون بررسی هارمونیک‌های ترانسفورماتورهای بالادستی می‌تواند شبکه‌های خودکارسازی حساس کارخانه را مختل کند. همکاری با شرکت ENNENG برای اجرای راه‌حل سفارشی و ارزیابی‌شده از نظر ریسک برای صرفه‌جویی در انرژی، اطمینان می‌دهد که هر دارایی به‌روزشده در سیستم درایو، صرفه‌جویی تأییدشده در کیلووات بر اساس استاندارد ISO 50001 و قابلیت اطمینان عملیاتی بسیار بالا را فراهم کند.
نکات فنی کلیدی: عوامل اصلی ریسک در به‌روزرسانی موتورهای سازمانی
محاسبهٔ نادرست چرخه کار و خطاهای اندازه‌گیری صرفاً بر اساس برچسب مشخصات
رایج‌ترین خطر مالی در پروژه‌های ترویج راه‌حل موتور صرفه‌جویی در انرژی در سازمان‌ها، برآورد صرفه‌جویی در کیلووات‌ساعت بر اساس مشخصات نام‌پلاک موتور به جای پروفایل بار واقعی اندازه‌گیری‌شده در محل است. در بسیاری از کارخانه‌های صنعتی، موتورهای ناهمزمان قدیمی توسط سازندگان تجهیزات اصلی (OEM) به‌طور سنتی ۲۰ تا ۴۰ درصد بزرگ‌تر از نیاز طراحی شده‌اند. اگر ممیزی انرژی فرض کند که یک موتور ۲۰۰ کیلوواتی به مدت ۸۰۰۰ ساعت با بار ۱۰۰ درصد کار می‌کند، در حالی که در واقعیت تنها ۴۵ درصد بار را به مدت ۴۰۰۰ ساعت تحمل می‌کند، زمان‌بندی بازپرداخت پیش‌بینی‌شده به‌شدت منحرف خواهد شد — مگر اینکه فناوری موتور انتخاب‌شده به‌طور خاص برای کاهش تلفات راکتیو در حالت بار جزئی طراحی شده باشد.
هارمونیک‌های کیفیت برق، انحراف ولتاژ شبکه و کاهش ظرفیت حرارتی
اجراي یک رویکرد جامع راه‌حل موتور صرفه‌جویی در انرژی در سطح یک بنگاه صنعتی، نیازمند ارزیابی مهندسی پیشین در سه حوزه خطر سیستمی است:
-
سطح‌بندی‌های کارایی در حالت بار جزئی: حذف جریان مغناطیس‌کننده روتور با استفاده از فناوری همزمان مغناطیس دائمی اِنِنگ، بازدهی تخت و بسیار بالا را در محدوده بار ۲۵ تا ۱۰۰ درصد تضمین می‌کند و سودآوری پروژه را حتی در ماشین‌آلاتی با اندازه بزرگ‌تر از نیاز یا بار متغیر حفظ می‌نماید.
-
کل اعوجاج هارمونیکی (تی‌اچ‌دی) روی شین‌های کارخانه: نصب همزمان ده‌ها درایو تغییرات فرکانسی می‌تواند هارمونیک‌های جریان پنجم و هفتم را به ترانسفورماتورهای کارخانه تزریق کند، مگر اینکه در طراحی راه‌حل موتور صرفه‌جویی انرژی اِنِنگ از سیم‌پیچ‌های مسدودکننده خط مستقیم (دی‌سی لینک چوک) یا فیلترهای جلویی فعال استفاده شده باشد.
-
کاهش ظرفیت عملیاتی بر اساس دمای محیط و ارتفاع از سطح دریا: موتورهای نصب‌شده در مجاورت کوره‌های فلزکاری، کوره‌های صنعتی یا معدن‌های قرارگرفته در ارتفاعات بالا باید از نظر چگالی هوای خنک‌کننده و حاشیه حرارتی ارزیابی شوند تا از پیری زودرس عایق یا ازدست‌رفتن مغناطیس آهنرباهای داخلی جلوگیری شود.
مزایای اصلی بسته‌های راه‌حل موتور صرفه‌جویی انرژی اِنِنگ برای بنگاه‌ها
استانداردسازی یکپارچه در محدوده ولتاژ ۱۱۰ تا ۶۹۰ ولت و بازیابی ظرفیت ترانسفورماتور

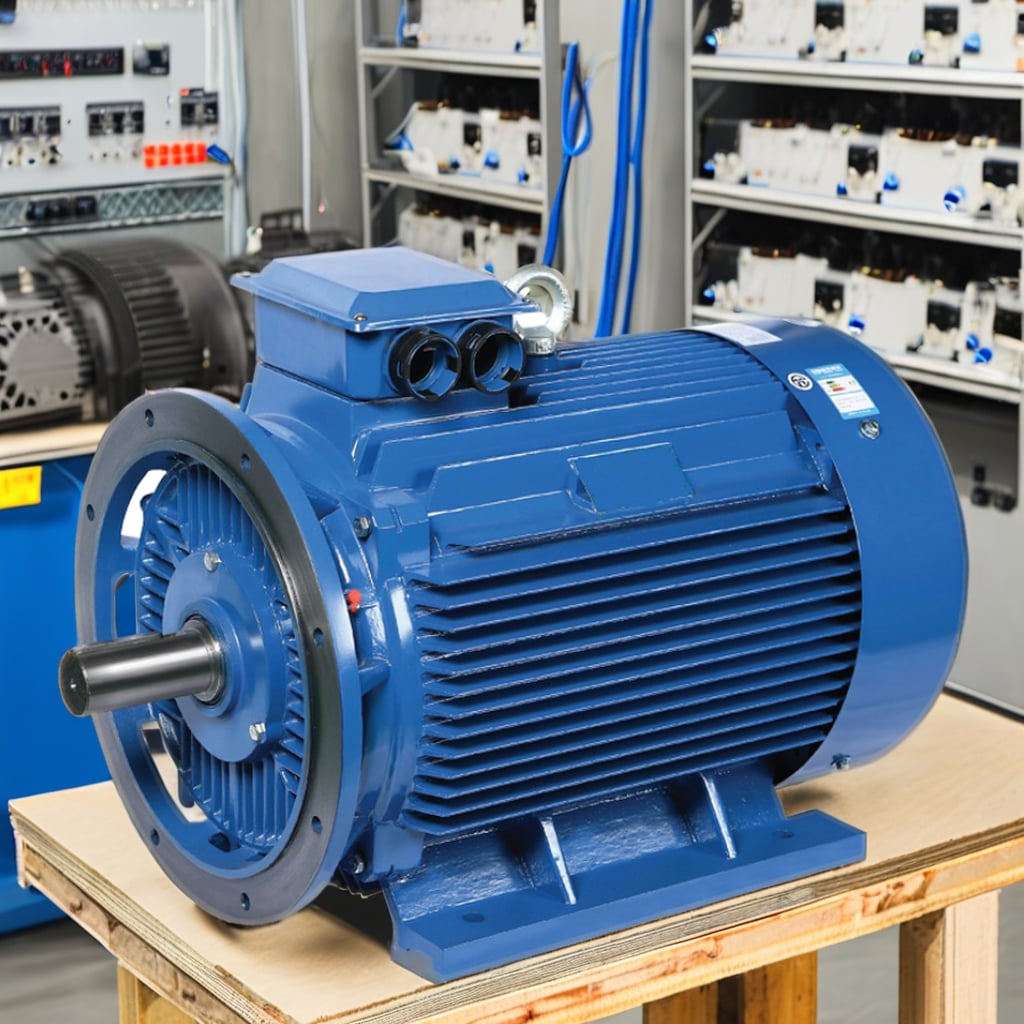

یکی از مهم‌ترین ریسک‌های عملیاتی برای شرکت‌های بزرگ، پراکندگی قطعات یدکی در شعب مختلف کارخانه است. شرکت ENNENG این ریسک را با طراحی مجموعه‌ی راه‌حل موتور صرفه‌جویی در انرژی خود در سراسر یک محدوده‌ی ولتاژ یکپارچه از ۱۱۰ تا ۶۹۰ ولت و با رابط‌های نصب ماژولار IEC و NEMA کاهش می‌دهد. از آنجا که موتورهای مغناطیس دائمی ENNENG با ضریب توان تقریباً واحد (۰٫۹۵ تا ۱٫۰۰) کار می‌کنند—در حالی که ضریب توان موتورهای القایی در حالت بار جزئی معمولاً بین ۰٫۷۰ تا ۰٫۸۵ است—اجراي راه‌حل موتور صرفه‌جویی در انرژی ENNENG در سراسر یک واحد صنعتی، جریان کل فیدر را بیش از ۱۰ درصد کاهش می‌دهد و ظرفیت kVA قابل توجهی را در ترانسفورماتورهای قدیمی نیروگاهی بازیابی می‌کند. علاوه بر ارتقای موتورهای صنعتی، ENNENG راه‌حل‌های انرژی سازمانی را به تولید انرژی از گرمای هدررفته و منابع تجدیدپذیر نیز گسترش می‌دهد و ژنراتورهای مغناطیس دائمی را در یک محدوده‌ی توان یکپارچه از ۵ کیلووات تا ۵ مگاوات (۱۱۰ تا ۶۹۰ ولت) و توربین‌های بادی محور عمودی را در محدوده‌ی ۱ تا ۱۰ کیلووات (با تمرکز بر مدل‌های ۳، ۵ و ۱۰ کیلووات) عرضه می‌کند.
رِعایت استانداردهای ایزو ۵۰۰۰۱، آی‌پی‌ام‌وی‌پی و کیفیت توان آی‌اِی‌اِی‌ئی ۵۱۹
پروژه‌های صرفه‌جویی در انرژی سازمانی که از طریق اوراق قرضه سبز شرکتی یا قراردادهای عملکردی انرژی (اِی‌پی‌سی) تأمین مالی می‌شوند، نیازمند پروتکل‌های قابل حسابرسی اندازه‌گیری و تأیید (ام‌اَند‌وی) هستند. شرکت اِن‌نِنگ با ارائه گزارش‌های آزمون رسمی بازدهی بر اساس استاندارد آی‌اِکِس ۶۰۰۳۴-۲-۱ و ماتریس‌های تلفات بر اساس آی‌اِکِس تی‌اس ۶۰۰۳۴-۳۰-۲ (آی‌اِی۵) به سازمان‌ها در رعایت سیستم‌های مدیریت انرژی ایزو ۵۰۰۰۱ و پروتکل بین‌المللی اندازه‌گیری و تأیید عملکرد (آی‌پی‌ام‌وی‌پی) کمک می‌کند. علاوه بر این، ادغام درایوها در سطح سیستم مطابق با استانداردهای کنترل هارمونیک آی‌اِی‌اِی‌ئی ۵۱۹ انجام می‌شود تا اعوجاج کلی ولتاژ و جریان در نقطه اتصال مشترک (پی‌سی‌سی) در محدوده‌های دقیق تعیین‌شده توسط شرکت‌های توزیع برق باقی بماند.
سناریوهای کاربردی صنعتی و راهنمای نگهداری و تعمیرات مهندسی
۱. اجرای گسترده در واحدهای چندکارخانه‌ای صنایع پتروشیمی، سیمان و آب
وقتی یک گروه صنعتی چندسایته راه‌اندازی راه‌حل موتور صرفه‌جو در انرژی را به‌صورت مرحله‌ای در صدها پمپ آب گردشی، فن‌های کششی و کمپرسورهای هوا اجرا می‌کند، اولویت‌دهی به دارایی‌هایی با ساعات کارکرد بالا (بیش از ۵۰۰۰ ساعت در سال) ابتدا جریان نقدی مثبت فوری ایجاد می‌کند که خودش بخشی از هزینه‌های اجرای مراحل بعدی را تأمین می‌کند.
۲. رویه‌های عملی انتخاب، بازرسی و نگهداری
برای کاهش ریسک پروژه ترویج راه‌حل موتور صرفه‌جو در انرژی در سطح سازمان پیش از خرید تمام‌عیار، این ارزیابی مهندسی چهارمرحله‌ای را انجام دهید:
-
تقسیم‌بندی دارایی‌ها بر اساس ساعات کارکرد سالانه و ضریب بار: ثبت توان پایه در طول ۷ تا ۱۴ روز روی ماشین‌های نماینده انجام شود و موتورها در سه سطح طبقه‌بندی شوند: سطح ۱ (بار متغیر پیوسته)، سطح ۲ (بار ثابت پیوسته) و سطح ۳ (بکارگیری متناوب و حالت آماده‌به‌کار).
-
مدلسازی هارمونیک‌ها و ضریب توان در ترانسفورماتور نیروگاه: قبل از افزودن چندین واحد راه‌حل موتور صرفه‌جو در انرژی مجهز به اینورتر به یک باسبار واحد، بار کیلوولت‌آمپر موجود ترانسفورماتور و امپدانس هارمونیکی آن را بر اساس استاندارد IEEE 519 ارزیابی کنید.
-
استانداردسازی گروه‌های قاب پیش‌بینی‌شده در سراسر امکانات: ادغام رتبه‌بندی توان موتور و فلنج‌های نصب در قاب‌های جهانی استاندارد ENNENG در محدوده ولتاژ ۱۱۰ تا ۶۹۰ ولت برای حداقل‌سازی سرمایه‌گذاری انبار قطعات یدکی.
-
تعیین خط پایه و اندازه‌گیری پس از بازآفرینی طبق استاندارد IPMVP: نصب مترهای هوشمند دائمی کیلووات‌ساعت در مراکز کنترل موتور ارتقا‌یافته به منظور پایش مستمر صرفه‌جویی انرژی برای گزارش‌دهی شرکتی در حوزه ESG.
مزیت سفارشی‌سازی ENNENG
تبدیل انرژی سطح سازمانی نیازمند بیش از تجهیزات موجود در فهرست است؛ بلکه مستلزم سازگان‌دهی مهندسی سفارشی برای فرآیندهای صنعتی متنوع می‌باشد. تیم مهندسی انرژی سازمانی ENNENG به‌صورت مستقیم با تیم‌های مهندسی شرکتی همکاری می‌کند تا هر راه‌حل موتور صرفه‌جویی‌کننده انرژی را به‌صورت سفارشی طراحی نماید — این شامل طرح‌های خاص کاربردی موتورهای PMSM با رانش مستقیم یا سرعت استاندارد، پوشش‌های مقاوم در برابر محیط‌های سخت با درجه حفاظت IP65/IP66 و بسته‌های کنترلی یکپارچه VFD در محدوده ولتاژ ۱۱۰ تا ۶۹۰ ولت می‌شود که بازده سرمایه‌گذاری (ROI) قابل پیش‌بینی را تضمین می‌کنند.
امروز با ENNENG تماس بگیرید.
مشاوره با تیم مهندسی انرژی سازمانی ENNENG انجام ارزیابی پیش‌ازپروژه‌ای از ریسک‌ها و دریافت نقشه‌راه سفارشی راه‌حل موتور صرفه‌جویی‌کننده انرژی.
پرسش‌های متداول
پرسش: بزرگ‌ترین ریسک فنی که باعث می‌شود پروژه راه‌حل موتور صرفه‌جویی‌کننده انرژی یک بنگاه، هدف بازگشت سرمایه (ROI) را از دست بدهد، چیست؟
الف: شایع‌ترین خطا، محاسبه صرفه‌جویی‌های پیش‌بینی‌شده بر اساس توان اسمی کیلووات درج‌شده روی پلاک موتور، به جای عوامل بار عملیاتی واقعی است. بسیاری از موتورهای صنعتی در بار جزئی ۴۰ تا ۶۰ درصد کار می‌کنند که در این حالت بازده موتورهای القایی استاندارد به‌طور چشمگیری کاهش می‌یابد. راه‌حل موتور صرفه‌جویی‌کننده انرژی ENNENG از فناوری همزمان مغناطیس دائمی بهره می‌برد که بازده بسیار بالا و تقریباً ثابتی را در سراسر محدوده بارهای جزئی حفظ می‌کند و صرفه‌جویی قابل‌اطمینان در کیلووات‌ساعت را تضمین می‌نماید.
پرسش: چرا ارزیابی استانداردهای هارمونیک IEEE 519 هنگام ترویج راه‌حل موتور صرفه‌جویی‌کننده انرژی در سطح کل نیروگاه ضروری است؟
الف: تبدیل چندین موتور با سرعت ثابت به سیستم‌های مغناطیس دائمی با درایو فرکانس متغیر، الکترونیک قدرت با سوئیچینگ را به شبکه توزیع کارخانه اضافه می‌کند. ارزیابی امپدانس ترانسفورماتور و استفاده از راکتورهای لینک مستقیم یا فیلترهای هارمونیک مطابق با استاندارد آی‌ای‌ای‌ای ۵۱۹، از اعوجاج ولتاژ، پدیده رزونانس بانک خازنی و اختلال در سیستم‌های کنترل منطقی برنامه‌پذیر در سراسر سازمان جلوگیری می‌کند.
سوال: تجهیزات تولید انرژی تجدیدپذیر و ولتاژی که شرکت اِن‌نِنگ برای پروژه‌های کربن‌زدایی سازمانی ارائه می‌دهد، چیست؟
الف: شرکت اِن‌نِنگ سری راه‌حل‌های موتور صرفه‌جویی در انرژی و ماشین‌آلات الکتریکی دوار خود را در یک محدوده ولتاژ یکپارچه از ۱۱۰ ولت تا ۶۹۰ ولت طراحی و تولید می‌کند. برای حمایت از پروژه‌های جامع کربنzدایی کارخانه‌ای و ریزشبکه‌ها، این شرکت ژنراتورهای مغناطیس دائمی را نیز در محدوده توان یکپارچه‌ای از ۵ کیلووات تا ۵ مگاوات و توربین‌های بادی محور عمودی را در محدوده توان ۱ کیلووات تا ۱۰ کیلووات (با تمرکز بر مدل‌های ۳ کیلووات، ۵ کیلووات و ۱۰ کیلووات) تولید می‌کند.
