In automatisierten Lithium-Ionen-Batterie-Elektrodenbeschichtungslinien, mehrachsigen CNC-Kunststofffolien-Extrudern und hochgeschwindigkeitsrobotischen Abfüllförderanlagen führt bereits eine Drehzahlabweichung von 0,3 % an den Antriebsrollen zu ungleichmäßiger Beschichtungsstärke, zum Reißen der Bahnspannung und zu kostspieligem Ausschuss ganzer Chargen. Automatisierungsingenieure, die intelligente Manufacturing-Execution-Systeme (MES) und geschlossene SPS-Architekturen integrieren, stoßen häufig auf erhebliche Regelinstabilität, wenn sie Standard-Asynchronmotoren mit Frequenzumrichtern (VFDs) kombinieren – sie kämpfen gegen lastbedingte Rotordrehzahldrift, Niederfrequenz-Überhitzung und vorzeitigen Stator-Isolationsausfall infolge hochfrequenter Spannungsspitzen des Umrichters.
Konventionelle Kurzschlussläufer-Asynchronmotoren sind grundsätzlich auf einen Drehzahl-Differenzschlupf zwischen dem Stator-Magnetfeld und den Rotorstäben angewiesen, um Strom zu induzieren und Drehmoment zu erzeugen; sobald sich die Materialviskosität oder die Förderband-Reibung ändert, weicht die tatsächliche Wellendrehzahl vom vorgegebenen Sollwert ab. Zudem führt der Betrieb eines nicht speziell ausgelegten Motors bei niedrigen Frequenzen des Frequenzumrichters zu unzureichender Kühl-Luftströmung und belastet gleichzeitig die Wicklungen mit steilen Spannungsübergängen der Pulsweitenmodulation (PWM). Der Einsatz eines speziell entwickelten VFD-kompatibler Motor von ENNENG beseitigt den Rotor-Schlupf durch synchrone Permanentmagnet-Verriegelung und schützt die Wicklungen mittels umrichterfestem Dielektrikum-Isoliermaterial – so wird eine mikropräzise Drehzahlanpassung über intelligente Fertigungslinien hinweg ermöglicht.
Technische Highlights: Bewältigung von Steuerungsinstabilitäten durch Umrichterbetrieb
Asynchroner Rotor-Schlupf und PWM-Spannungsbelastung (dV/dt)
Bei einem asynchronen Drehstrom-Induktionsmotor wird die synchrone Drehzahl des rotierenden Magnetfelds durch die Ausgangsfrequenz des VFD bestimmt; der mechanische Rotor muss jedoch stets 1 % bis 5 % langsamer drehen, um magnetische Flusslinien zu schneiden und so Strom im Rotor zu induzieren. Wenn eine intelligente Extrusionsschnecke oder eine automatisierte Zugwickelmaschine plötzlich eine Änderung der Rohstoffdichte erkennt, ändert sich der Rotorschlupf proportional – was unmittelbar zu einem Abfall oder Anstieg der Wellendrehzahl führt. Gleichzeitig schalten moderne PWM-Wechselrichter isolierte Gate-Bipolartransistoren (IGBTs) mit einer Frequenz von 4 kHz bis 16 kHz, wodurch steile reflektierte Spannungsspitzen (dV/dt) entstehen, die die übliche Lackschicht von Wickeldrähten angreifen und kapazitive elektrische Entladungs-Maschinierung (EDM) in Form von Rillenbildung in nicht geschützten Motorlagern verursachen.

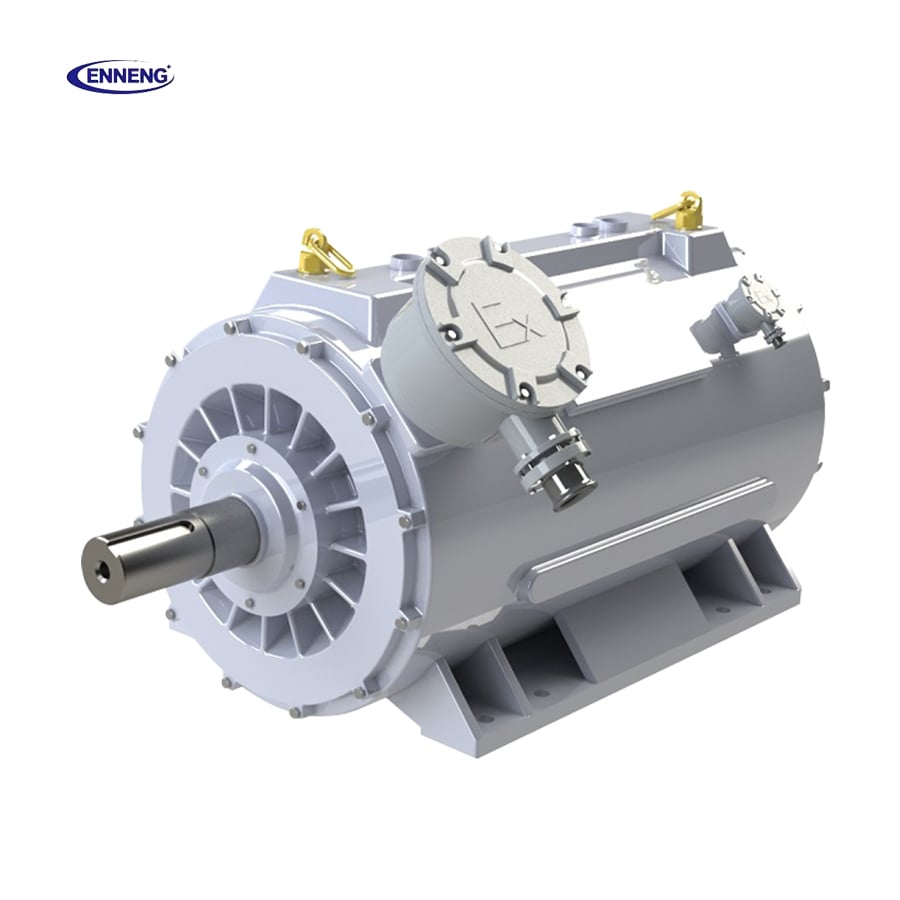

Null-Schlupf-synchrone Verriegelung des mit dem ENNENG-VFD kompatiblen Motors
Ein ENNENG VFD-kompatibler Motor erreicht absolute Drehzahlgennauigkeit und Wechselrichter-Langlebigkeit durch ein spezialisiertes synchrones elektromagnetisches und dielektrisches Design:
-
Kein Rotorschlupf: Hochkoerzitive Dauermagnete am Rotor halten exakt die synchrone Phase mit dem rotierenden magnetischen Statorvektor, der vom VFD erzeugt wird, wodurch sichergestellt ist, dass die Wellendrehzahl streng proportional zur Antriebsfrequenz bleibt – unabhängig von Lastspitzen.
-
Sofortige dynamische Drehmomentreaktion: Da das Rotor-Magnetfeld dauerhaft ohne Induktionsverzoegerung erzeugt wird, setzen Feldorientierungs-Vectorsteuerungsalgorithmen (FOC) millisekundenschnelle Geschwindigkeits- und Zugkorrekturen ohne jegliche Ueberschwingung um.
-
Kuehler konstanter Drehmomentbetrieb bei niedrigen Hz: Durch die Eliminierung induzierter Rotorstroeme entfaellt die Kupferwaermeverluste im Rotor, sodass der VFD-kompatible Motor volles Nenndrehmoment kontinuierlich bei niedrigen Frequenzen liefern kann, ohne thermisch abzuschalten.
Kernvorteile der ENNENG-VFD-kompatiblen Motorensysteme
Wechselrichterfeste Dielektrikaisolierung fuer Netzspannungen von 110 V bis 690 V
Um eine langfristige dielektrische Immunität gegenüber hochfrequenten IGBT-Schalttransienten zu gewährleisten, fertigt ENNENG sämtliche VFD-kompatiblen Motoren über einen einheitlichen Spannungsbereich von 110 V bis 690 V mit vakuumdruckimprägniertem (VPI), koronaresistentem Wickeldraht, verstärkten Nutenisolierungen für die Phasen-zu-Phasen-Isolierung sowie Optionen zur Minderung von Lagerströmen. Darüber hinaus senkt ein nahezu einswertiger Leistungsfaktor den Strombedarf am Wechselrichterausgang, sodass Automatisierungsingenieure VFD-Schränke kompakter dimensionieren können. Neben Antrieben für intelligente Fabrikautomatisierung nutzt ENNENG die wechselrichtergekoppelte elektromagnetische Konstruktion auch bei Industriegeneratoren im einheitlichen Leistungsbereich von 5 kW bis 5 MW (110 V bis 690 V) sowie bei vertikalen Windkraftanlagen mit einer Leistung von 1 kW bis 10 kW, wobei der Fokus auf dezentralen Energieversorgungssystemen mit 3 kW, 5 kW und 10 kW liegt.
Erfüllt die Normen IEC 60034-18-41, IEC 60034-25 und NEMA MG 1 Teil 31
Motoren, die in Wechselrichter-gesteuerten intelligenten Fertigungslinien eingesetzt werden, müssen strenge internationale Isolations- und Oberschwingungsstandards erfüllen. Die Isolationssysteme der ENNENG VFD-kompatiblen Motoren wurden streng gemäß den Richtlinien IEC 60034-18-41 (Zulassungs- und Typprüfungen für elektrische Isolationssysteme der Klasse I ohne Teilentladungen für rotierende elektrische Maschinen mit Spannungswandlern) und IEC TS 60034-25 für von Wechselrichtern gespeiste Wechselstrommaschinen entwickelt. Zusätzlich erfüllen die Wicklungen die Anforderungen an die Stoßspannungsfestigkeit gemäß NEMA MG 1 Teil 31 für speziell konzipierte, von Wechselrichtern gespeiste Motoren und widerstehen Spannungsspitzen von bis zu 1600 V–3100 V mit Anstiegszeiten (dV/dt) unter 0,1 Mikrosekunden, ohne dass es zu einer Verschlechterung der Isolation kommt.
Industrielle Anwendungsszenarien und technische Wartungsanleitung
1. Präzisions-Webbeschichtung, Folienextrusion und automatisierte Dosierlinien

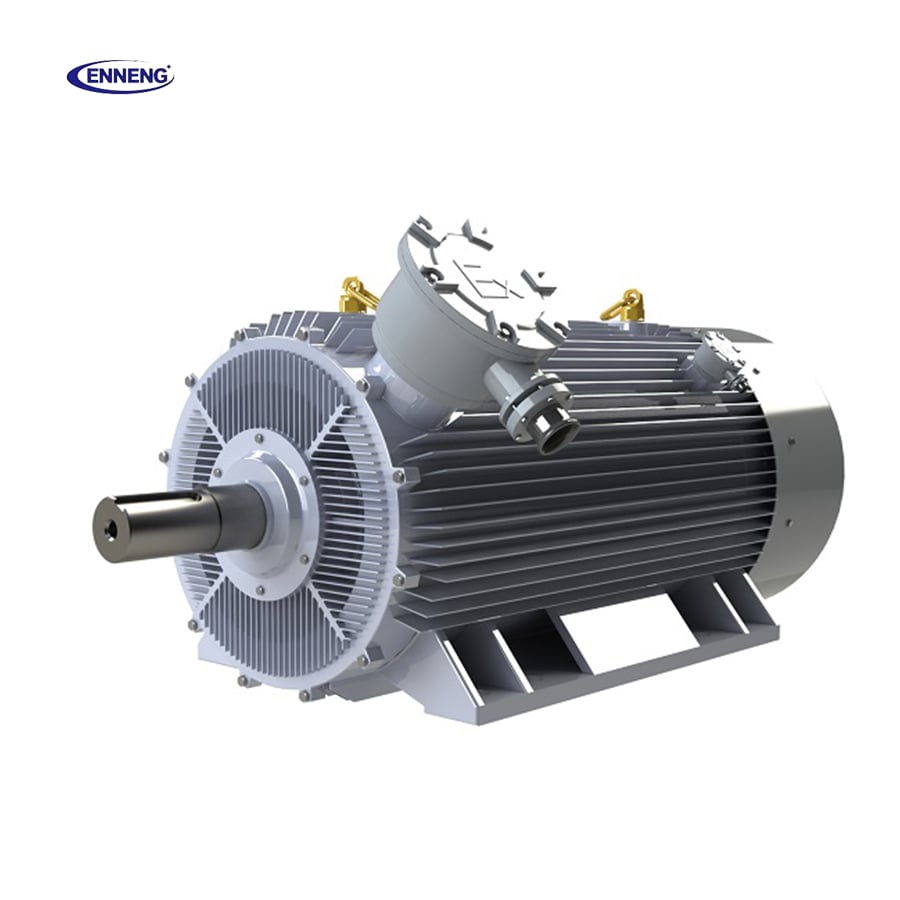

Bei der Beschichtung von Lithium-Batterie-Folien und der mehrzonalen Extrusion von Polymerfolien ist die exakte Geschwindigkeitssynchronisation zwischen mehreren angetriebenen Walzen entscheidend, um Folienrissbildung und Dicke-Schwankungen zu vermeiden. Durch die Integration eines ENNENG-VFD-kompatiblen Motors an jeder Antriebsachse wird die Oberflächengeschwindigkeit der Walzen streng an die Frequenzvorgabe der übergeordneten SPS gebunden.
2. Praktische Auswahl-, Prüf- und Wartungsverfahren
Um Mikrometer-genauige Geschwindigkeitspräzision und elektrisch bedingte Ausfallzeiten von null in automatisierten Fertigungszellen zu erreichen, sind folgende technische Verfahren einzuhalten:
-
Durchführung der stationären VFD-Parameter-Automatikabstimmung: Vor dem Start von Produktionschargen ist die Rotations- oder Stationär-Automatikabstimmung des VFD auszuführen, damit der Umrichter den Ständerwiderstand (Rs), die direkte/quadratische Induktivität (Ld/Lq) sowie die Gegenspannungskonstante des VFD-kompatiblen Motors genau ermitteln kann.
-
Einbau abgeschirmter VFD-Kabel mit 360-Grad-Anschluss: Verbinden Sie den VFD-kompatiblen Motor mit symmetrischen, geflochtenen Abschirmkabeln, die an beiden Enden – am Motorklemmenkasten und im Frequenzumrichterschrank – über 360-Grad-EMC-Kabelverschraubungen geerdet sind, um hochfrequente elektromagnetische Störungen (EMI) zu verhindern, die die PLC-Profinet- oder EtherCAT-Signale beeinträchtigen könnten.
-
Überprüfen Sie die Kabellänge und die dV/dt-Filter-Schwellenwerte: Falls die physikalische Kabellänge zwischen dem VFD-Schrank und dem VFD-kompatiblen Motor 30 bis 50 Meter überschreitet, installieren Sie Lastdrosseln oder dV/dt-Ausgangsfilter an den Wechselrichteranschlüssen, um stehende Spannungsreflexionen zu unterdrücken.
-
Überprüfen Sie jährlich die Wellenerdungsringe: Bei Hochpräzisionsanlagen mit PWM-Trägerfrequenzen über 8 kHz überprüfen Sie während der jährlichen Wartung Kohlefaserschleifkontakte für die Wellenerdung oder keramikbeschichtete Lager, um sicherzustellen, dass sich keine gemeinsame Modus-Wellenspannung aufbaut.
Der ENNENG-Anpassungsvorteil
Automatisierte Produktionsmaschinen erfordern kompakte Abmessungen, spezialisierte Halterungen für Feedback-Encoder sowie Kompatibilität mit einer Vielzahl globaler Wechselrichtermarken. ENNENG entwickelt seine VFD-kompatible Motorenserie im einheitlichen Spannungsbereich von 110 V bis 690 V maßgeschneidert – mit kundenspezifischen Flanschkonfigurationen (B5/B14/B35), integrierten Drehgebern oder Resolvern sowie angepassten Wicklungsinduktivitäten, um nahtlos mit jedem industriellen VFD-Regler zu arbeiten.
Kontaktieren Sie ENNENG noch heute.
Konsultieren Sie den ENNENG-Automatisierungstechnikteam eine VFD-kompatible Motor- und Antriebslösung für Ihre intelligente Fertigungslinie anzupassen.
FAQ
F: Warum beseitigt ein ENNENG-VFD-kompatibler Motor Geschwindigkeitsschwankungen bei wechselnder Produktionslast?
A:Standard-Induktionsmotoren nutzen die asynchrone Schlupf-Differenz zwischen dem Statorfeld und den Rotorstäben, um Drehmoment zu erzeugen; dadurch sinkt die Wellendrehzahl stets bei steigender mechanischer Last. Ein ENNENG-VFD-kompatibler Motor verwendet einen permanentmagnetischen Synchronrotor, der sich direkt an den rotierenden magnetischen Feldvektor des VFD koppelt. Diese schlupffreie Physik garantiert, dass die Wellendrehzahl streng proportional zur Antriebsfrequenz bleibt – unabhängig von Lastschwankungen.
F: Wie ist ein ENNENG-VFD-kompatibler Motor gegen Wechselrichterspannungsspitzen und Lagerströme geschützt?
A:Die Hochgeschwindigkeits-IGBT-Schaltung in Frequenzumrichtern erzeugt steile Spannungsspitzen (dV/dt) und kapazitive Wellenspannungen, die Standardmotorwicklungen und -lager zerstören. ENNENG fertigt seinen VFD-kompatiblen Motor mit koronaresistenter Magnetdrahtwicklung nach IEC 60034-18-41, Vakuum-Druck-Impregnierung (VPI), verstärkter Phasenisolation sowie Optionen zur Minderung von Lagerströmen – um zuverlässigen Betrieb unter kontinuierlicher PWM-Wechselrichtersteuerung sicherzustellen.
F: Welche Spannungs- und Leistungskapazitäten unterstützt ENNENG für industrielle Antriebe und erneuerbare Generatoren?
A:ENNENG fertigt VFD-kompatible Motorsysteme und industrielle Generatoren innerhalb eines einheitlichen Spannungsbereichs von 110 V bis 690 V für eine nahtlose Integration in globale Wechselrichterschränke. Für die industrielle Stromerzeugung und Energierückgewinnung bietet ENNENG Generatoren innerhalb eines einheitlichen Leistungsbereichs von 5 kW bis 5 MW sowie vertikale Windkraftanlagen im Leistungsbereich von 1 kW bis 10 kW (mit Schwerpunkt auf den Modellen mit 3 kW, 5 kW und 10 kW) an.
