Защо центробежният помпен двигател IE5 намалява честотата на поддръжката на оборудването за промишлена обработка на вода

Прекосете зоната за подаване към обратноосмотична инсталация, завода за пречистване на отпадъчни води на рафинерия или подземна дренажна станция в мината „Шандунг Голд“ — най-шумната помпена инсталация обикновено е тази, при която изходният клапан е стеснен. Когато операторите регулират потока чрез глобоиден или перкист клапан, нараства противоналягането, радиалното натоварване удря вала на работното колело, механичните уплътнения започват да изтичат, а асинхронният двигател се прегрява поради непрекъснат ток на реактивна мощност. Повечето аварийни повиквания в помпените помещения започват точно там — на пресечната точка между загубена топлина и хидравличен удар.

Замяната на стандартния асинхронен двигател с Центробежен помпен двигател IE5 в комбинация с честотен преобразувател (VFD) решава и двете проблема в корена. ENNENG проектира и произвежда въртящи се машини с постоянни магнити в обединен мощностен диапазон от 5 kW до 5 MW и напрежение от 110 V до 690 V, както и генератори за вертикално-оси вятърни турбини с мощност от 1 kW до 10 kW (с фокус върху модели 3 kW, 5 kW и 10 kW). Вместо да индуцира големи токове през въздушния процеп към роторните пръти, ротор с постоянни магнити от неодим-желязо-бор (NdFeB) се синхронизира без плъзгане с честотата на статора, намалявайки вътрешното топлинно натоварване на двигателя и позволявайки на помпата да следва реалното електрическо натоварване гладко.

Как термичното поведение на клас IE5 предпазва лагерите и изолацията на статора

Задаването на Центробежен помпен двигател IE5 според IEC 60034-30-1 и IEC TS 60034-30-2 намалява вътрешното топлинно натоварване, което иначе изгаря смазката за лагери.

Нулеви загуби в медния ротор означава работа при температура с 20 K по-ниска

В обикновен асинхронен двигател непрекъснатият индуциран роторен ток предизвиква значителни "загуби в медния ротор", които се предават директно по вала към предните и задните лагери. Високите температури на лагерите разреждат смазката, окисляват смазочните филми и предизвикват преждевременно люспене на бяговете. Тъй като ENNENG Постоянно магнитен синхронен двигател има предварително намагнетизирани NdFeB полюси на ротора, токът за възбуждане и загубите в медния ротор спадат до нула. При непрекъснато 24/7 обслужване на водни системи ENNENG Центробежен помпен двигател IE5 работи с повишена температура с 20 K по-ниска от еквивалентен асинхронен двигател — оставайки удобно под 60 K. Това намаляване на температурата с 20 K приблизително удвоява интервалите за повторно смазване с грес и забавя стареенето на изолационния лак на статора в топли и влажни помпени помещения.

Задържане на ефективността и коефициента на мощност при намаляване на дебита

Промишлените системи за третиране на вода рядко работят с 100% капацитет непрекъснато; циклите за обратно измиване на филтри, дозирането в утаявателите и контурите за попълване на охладителната течност водят до колебания в дебита между 40 % и 90 %. Стандартните асинхронни двигатели бързо губят ефективност и коефициент на мощност при товар под 50 %, като потребяват висок намагнитващ ток, който загрява статорните намотки дори при нисък дебит на водата. ENNENG Двигател с ефективност IE4/IE5 поддържа почти постоянна ефективност в диапазона от 25 % до 120 % от номиналния товар (с 2 %–5 % по-висока ефективност) и коефициент на мощност от 0,95 до 1,0 (в сравнение с 0,86 при асинхронни двигатели). Намаляването на линейния ток с повече от 10 % намалява термичното напрежение върху изходните транзистори на честотните преобразуватели, контакторите и захранващите кабели.

Намаляване на хидравличното и механичното износване по цялата помпена инсталация

AЦентробежен помпен двигател IE5 не може да поправи сама сухо работеща всмукваща линия или запушен филтър, но комбинирането на синхронно регулиране на скоростта с компактна рамкова геометрия премахва основните механични напрежения от скита.

Отказ от дроселиращи клапани за спестяване на механични уплътнения и съединителни муфти

Когато честотен преобразувател намали скоростта на Центробежен помпен двигател IE5 с 20 %, за да съответства на нуждите на утайката, законите за подобие намаляват мощността на вала почти наполовина и понижават вътрешното налягане в корпуса. Отварянето на клапана за изпускане и регулирането на дебита чрез оборотите поддържа работната точка на работното колело близо до неговата най-добра ефективност (BEP), което спира вътрешната рециркулация и радиалното огъване на вала, причиняващи разрушаване на механичните уплътнения и уплътнителните кутии. Меките S-образни стартови рампи също елиминират ударните налягания в PVC или неръждаеми стоманени главни тръби и предотвратяват прекъсването на елементите на гъвкавите съединителни муфти под пусковия момент при директно включване. При модернизации в Linglong Tire, Sinopec и Shandong Gold Mine ENNENG двигателите намаляват машинната мощност с 7 % до 40 % и системите за течности и въздух с променлива консумация — до 50%.

По-малки рамки, по-твърди вала и защита с химически басейн

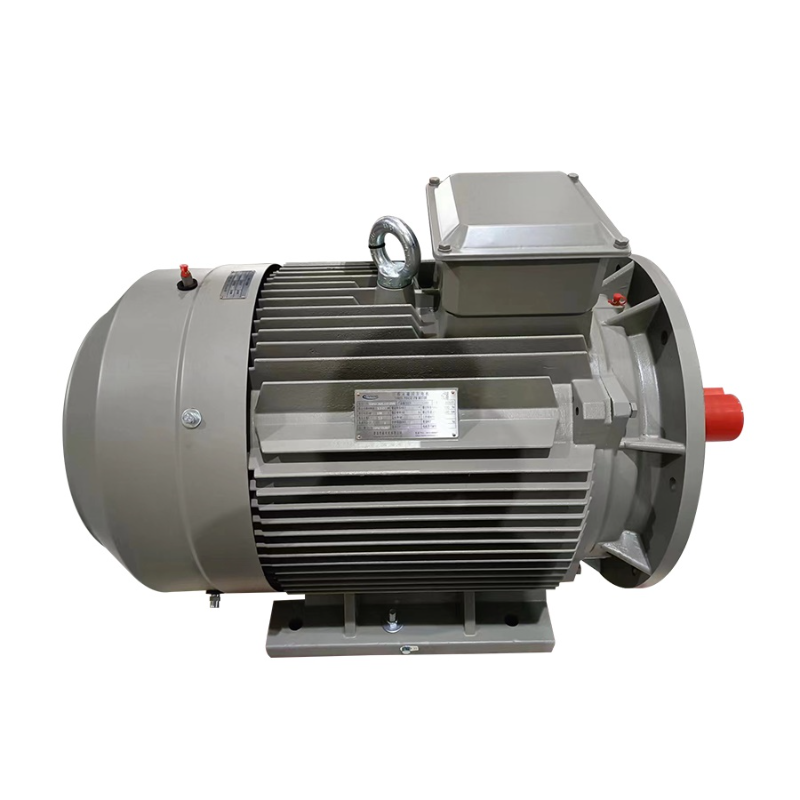

Тъй като загубите в ротора са нулеви, мощностната плътност се повишава, затова ENNENG произвежда всеки Мотор за помпа за пречистване на вода с една или две рамки по-малък от стандартния асинхронен мотор с идентична изходна мощност в киловат. По-къс и по-лек Двигател с ефективност IE4/IE5 заема по-малко място върху претъпканите основни платформи за монтиране, повишава естествените честоти на торзионен резонанс според вибрационните стандарти ISO 10816 и ISO 20816 и поддържа работещия шум под 55 dB. Статорните намотки са изпълнени според диелектричните изисквания за инверторно използване ANSI/NEMA MG 1 Част 31, за да устояват на върховете на импулсно-модулирано (PWM) напрежение, докато предпазните капаци за съединения и заземяването отговарят на изискванията на OSHA 1910.219 и NFPA 70.

Чеклист за пускане в експлоатация и профилактично обслужване в помпената станция

Подкрепен от инженери от Национален център по инженерство на постоянни магнити от редки земни метали и десетки патента, ENNENG персонализира всеки Центробежен помпен двигател IE5 и Двигател с ефективност IE4/IE5 в диапазона от 110 V до 690 V (380 V / 660 V / 1140 V) и високо напрежение 6 kV / 10 kV за водни съоръжения и химически скридове. За да се осигури по-дълги интервали между поддръжките, екипите трябва да проверят три практики на място:

• Задаване на минимални безопасни граници за потока чрез инвертори за регулиране на скоростта (VFD): Програмиране на минималната скорост на инвертора (VFD) над минималния непрекъснат стабилен поток на помпата, така че Центробежен помпен двигател IE5 да не работи в затворен режим („dead-heads“) и да не ограничава подаването на измивателна вода към механичните уплътнения.

• Проверка на лазерното подравняване и напрежението в тръбопроводите: Подравняване на вала на двигателя и вала на помпата след монтиране на фланците за всмукване и изтласкване; използване на изолирани лагери при скридове, захранвани чрез инвертори (VFD), за блокиране на токовете от електрическо разрушаване (EDM) по вала.

• Поддържане на чистота в мокрите помещения: Изискване на уплътнения за миене със степен на защита IP55 или IP65; изтриване на химичната мъгла от охладителните ребра, за да се запази температурното повишение под 60 K; регистриране на базовите вибрации при пускане в експлоатация.

Поговорете с инженерите от ENNENG

Свържете се с Техническа поддръжка от ENNENG екип с криви на напор-подача на помпата и дневници на експлоатационните режими, за да се получи персонализиран Центробежен помпен двигател IE5 спецификация:

• Уотсап: +86 18562780228
• Имейл:  [email protected]
• Телефон:  +86 532 66000559

Често задавани въпроси

В: Как двигателът на центробежна помпа с енергийна ефективност IE5 удължава живота на лагерите и уплътненията в скридовете за пречистване на вода?

А: Центробежен помпен двигател с ефективност IE5 използва постоянен магнитен ротор от неодим-желязо-бор (NdFeB), който елиминира индуцираните загуби в медния ротор, позволявайки на двигателя да работи с 20 K по-студен (по-малко от 60 K) в сравнение със стандартните асинхронни двигатели. По-студената работа на вала предотвратява разрушаването на смазката за лагерите, докато синхронизирането на скоростта чрез VFD елиминира клапани за регулиране на подаването, радиално тласково усилие върху импелера и повреди на уплътненията от хидравличен удар.

В: Защо двигател с ефективност IE4/IE5 е по-подходящ за водоподготовка с променлив разход в сравнение с двигател IE3?

А: Помпите за водоподготовка често работят при разход между 40 % и 80 %, където стандартните асинхронни двигатели IE3 изпитват рязко спадане на ефективността и коефициента на мощност. Двигателът ENNENG с ефективност IE4/IE5 поддържа почти постоянна ефективност в диапазона от 25 % до 120 % натоварване и коефициент на мощност между 0,95 и 1,0, намалявайки тока в мрежата с повече от 10 %.

В: Какви опции за мощност, напрежение и корпус може да персонализира ENNENG за помпени двигатели за водоподготовка?

А: ENNENG персонализира всеки центробежен помпен двигател IE5 и промишлени генератори в обединен диапазон на мощност от 5 kW до 5 MW и напрежение от 110 V до 690 V (освен опции за 380 V/660 V/1140 V и 6 kV/10 kV), както и вертикални вятърни турбини с генератори от 1 kW до 10 kW, насочени към единици от 3 kW, 5 kW и 10 kW. Двигателите включват уплътнения IP55/IP65 и изолация според ANSI/NEMA MG 1 Част 31.
